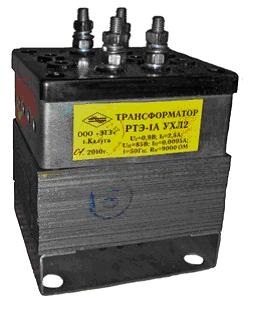

Ас Трансформаторы автоблокировочные типа РТЭ-1 А применяются на железных дорогах для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока частотой 25 и 50 Гц.
Структура условного обозначения
РТЭ-1А: РТЭ - релейный трансформатор для электрофицированных участков;1- порядковый номер; А - автоблокировочный.
Общепромышленное исполнение (А);
Противопожарное исполнение (П);
Герметизированное исполнение (Г).
Условия эксплуатации:
высота над уровнем моря не более 1000 м;
Температура окружающего воздуха от минус 40 до +40 °С;
Относительная влажность воздуха до 80% при температуре 20 °С;
окружающая среда невзрывоопасная, не содержащая едкие пары в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью;
Установка в металлических шкафах или помещениях закрытого типа;
Охлаждение естественное воздушное.
Релейные трансформаторы
Обозначение, тип трансформатора |
Основные технические данные изделия
|
Габаритные размера,
мм
Длина, Ширина, Высота
|
|
Мощность, кВА
|
Номинальное напряжение обмоток, В
|
Частота, Гц
|
Масса, кг
|
|
Первичная
|
Вторичная
|
|
РТЭ-1 А
|
-
|
0,9
|
85,0
|
50
|
2,6
|
95х82х126
|
|
РТЭ-1 АП
|
-
|
0,9
|
85,0
|
50
|
2,6
|
95х82х126
|
|
РТЭ-1 АГ
|
-
|
0,9
|
85,0
|
50
|
2,9
|
95х82х126
|
