Трансформатор НАМИТ-35 полный аналог НАМИ-35 Рамено. Цены ниже. Звоните!

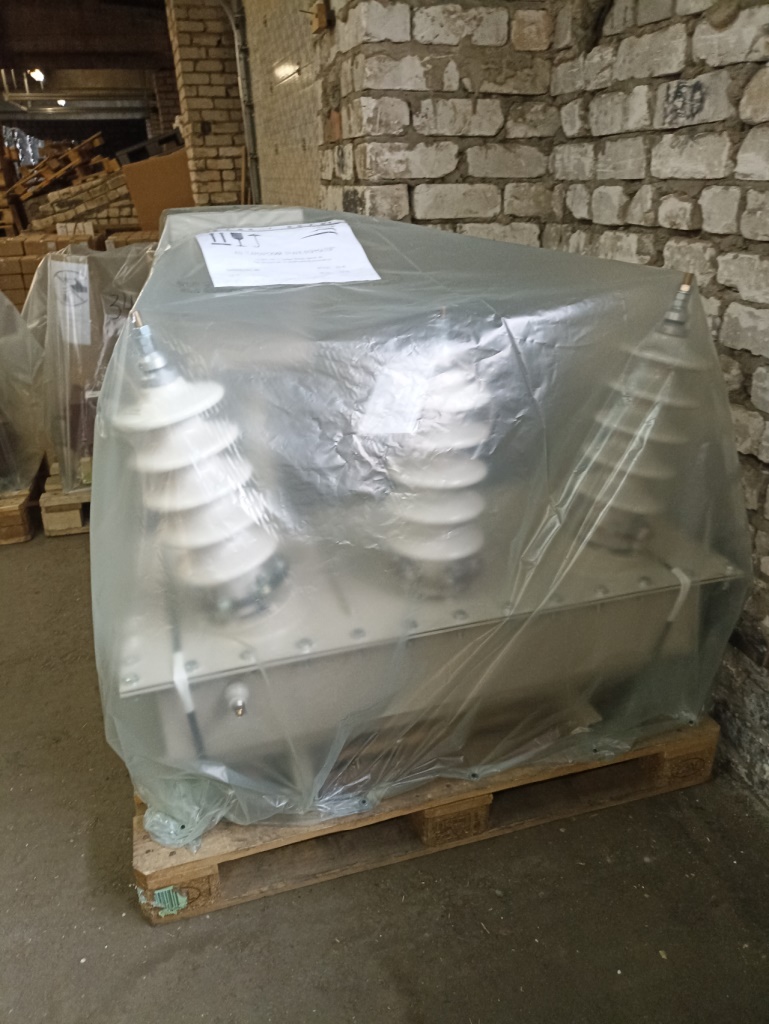

Трансформатор напряжения антирезонансный типоисполнения
НАМИТ-35 УХЛ1 является масштабным преобразователем и предназначен для выработки сигнала измерительной информации для измерительных приборов в цепях учёта, защиты и сигнализации в сетях 35 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор. Трансформатор устанавливается в открытых распределительных устройствах (ОРУ).
Устройство и работа трансформатора
Трансформатор представляет собой соединённые конструктивно в единое целое два трансформатора напряжения (см. рис.2):
ТНКИ – трансформатор напряжения контроля изоляции, трёхобмоточный: первичные и основные вторичные обмотки соединены по схеме звезда, компенсационная обмотка – замкнутый треугольник. Трансформатор предназначен для питания цепей измерительных приборов учёта электрической энергии, для цепей защиты и контроля изоляции.
ТНП – трансформатор нулевой последовательности, двухобмоточный, первичная обмотка которого включена в нейтраль ТНКИ и заземлена, вторичная обмотка выведена на корпус трансформатора. Предназначен для защиты трансформатора ТНКИ от повреждения при однофазных замыканиях и феррорезонансе.
