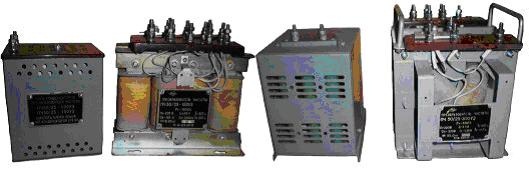

Преобразователь частоты ПЧ изготовлен в исполнении У категории размещении 3.
Преобразователь частоты применяется в устройствах сигнализации, нейтрализации и блокировки железнодорожного транспорта для питания цепей автоблокировки, работающих на частоте 25 Гц.
Охлаждение преобразователя частоты естественное воздушное.
Степень защиты IP 20
|
Наименование,
обозначение
|
Основные технические данные изделия
|
Габаритные размеры
|
|
Мощность кВА
|
Номинальное напряжение обмоток, В
|
Входная частота, Гц
|
Номинальная частота выходного напряжения, Гц
|
Ток нагрузки, А
|
Масса, кг
|
|
ВН
|
НН
|
|
ПЧ 50/25-100 УЗ
|
0,1
|
220
|
165
|
50/60
|
25/30
|
0,606
|
16,85
|
|
|
блок ферромагнитный
|
|
|
|
|
|
|
14,60
|
216x117x203
|
|
блок конденсаторов
|
|
|
|
|
|
|
2,25
|
142x120x183
|
|
ПЧ 50/25- 150 УЗ
|
0,15
|
220
|
220
|
50/60
|
25/30
|
0,682
|
19,05
|
|
|
блок ферромагнитный
|
|
|
|
|
|
|
16,8
|
216x147x210
|
|
блок конденсаторов
|
|
|
|
|
|
|
2,25
|
142x120x183
|
|
ПЧ 50/25-300 УЗ
|
0,3
|
220
|
220
|
50/60
|
25/30
|
1,36
|
33,0
|
|
|
блок ферромагнитный
|
|
|
|
|
|
|
29,0
|
280х199х260
|
|
блок конденсаторов
|
|
|
|
|
|
|
4,0
|
180х152х225
|
