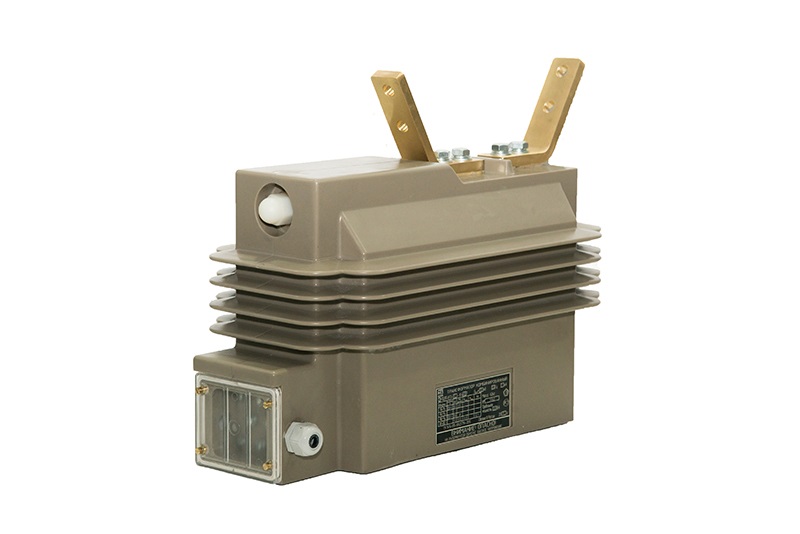

Незаземляемый комбинированный трансформатор НТОЛП-НТЗ-6(10)-IV УХЛ1 наружной установки. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Технические характеристики трансформатора НТОЛП-НТЗ-6(10)-IV УХЛ1
|
Класс напряжения, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
6 |
10 |
|
Номинальное напряжение вторичной обмотки, В |
100 |
|
Класс точности вторичной обмотки |
0.2; 0.5; 1.0; 3.0 |
|
Номинальная мощность вторичной обмотки, В·А в классах точности 1) |
|
|
- 0,2 |
10 – 40 |
|
- 0,5 |
20 – 100 |
|
- 1,0 |
50 – 200 |
|
- 3,0 |
150 – 300 |
|
Предельная мощность вне класса точности, В·А |
400 |
|
Номинальная частота, Гц |
50 или 602) |
|
Группа соединения обмоток |
|
|
- с одной вторичной обмоткой |
1/1–0 |
|
- с двумя вторичными обмотками |
1/1/1–0–0 |
1) Трансформаторы изготавливаются с вторичными обмотками, имеющими одно значение класса точности и одно соответствующее ему значение номинальной мощности, в соответствии с заказом.
2) Для экспортных поставок.
Технические характеристики трансформатора тока в составе комбинированного трансформатора приведены в
общих сведениях о комбинированных трансформаторах
Уровень частичных разрядов изоляции первичной обмотки
|
Класс напряжения, кВ |
Напряжения измерения ЧР, кВ |
Допускаемый уровень ЧР, пКл |
|
6 |
7,92 |
20 |
|
10 |
13,2 |
Особенности конструкции
Вывод «Х» первичной обмотки ТН в трансформаторах НТОЛП-НТЗ-6(10)-IV расположен в верхней части трансформатора
