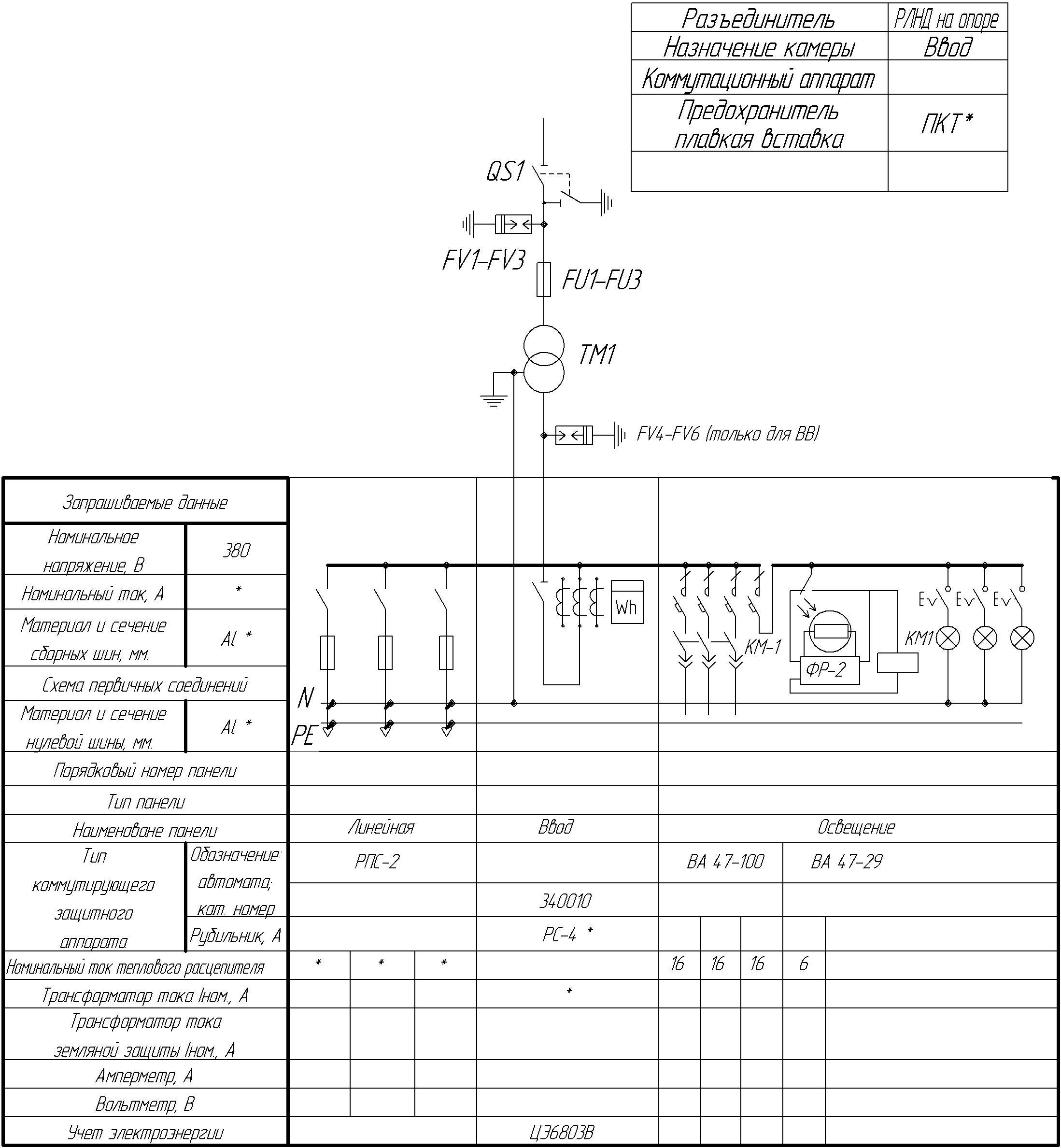

Схема главных цепей КТПНУ Т-В/К(В) мощностью 25-160 кВА с прямым вводом
Наименование параметра
|
КТПНУт-25
|
КТПНУт-40
|
КТПНУт-63
|
КТПНУт-100
|
КТПНУт-160
|
|
Мощность силового трансформатора, кВа
|
25
|
40
|
63
|
100
|
160
|
|
Ток плавкой вставки ПКТ на стороне ВН, а (6/10 кВ)
|
8/5
|
10/8
|
16/10
|
20/16
|
31,5/20
|
|
Номинальный ток, А
|
36
|
58
|
91
|
145
|
231
|
|
Номинальный ток вводного рубильника РС-4 на стороне НН, А*
|
400
|
|
Ток трансформатора тока, А
|
50/5
|
100/5
|
150/5
|
300/5
|
|
Сечение сборной-нулевой шин, Al, мм.
|
15х3-15х3
|
25х3-20х3
|
|
Коли-чество отходя-щих линий, шт.*
|
Рубильник с предохра-нителями
|
31,5А
|
3
|
2
|
-
|
-
|
-
|
|
63А
|
-
|
1
|
2
|
2
|
-
|
|
80А
|
-
|
-
|
1
|
1
|
1
|
|
100А
|
-
|
-
|
-
|
1
|
1
|
|
160А
|
-
|
-
|
-
|
-
|
2
|
*По требованию Заказчика возможна установка в качестве вводного и отходящих коммутационных аппаратов по стороне НН: ВА, RBK, АРС.

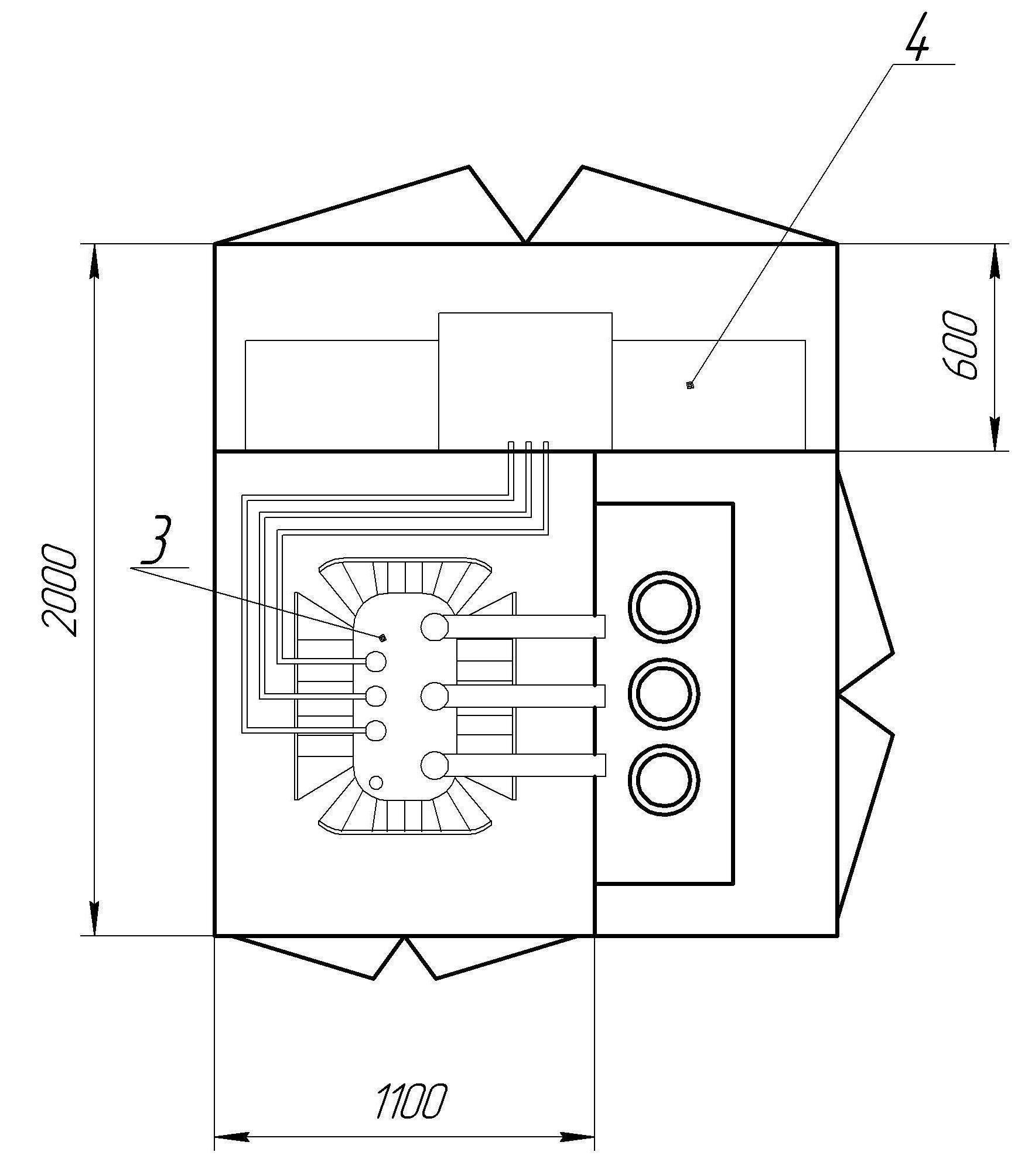

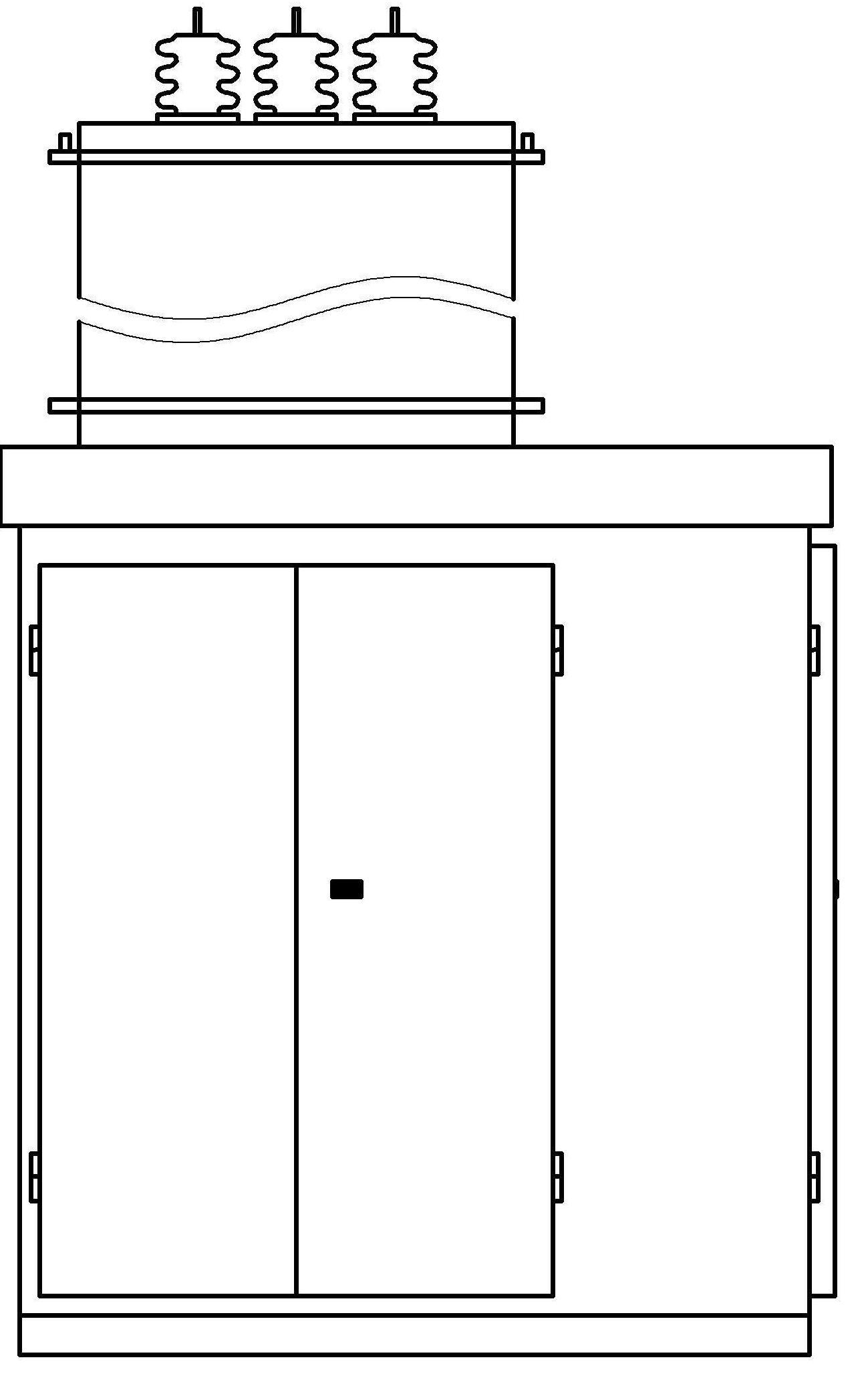

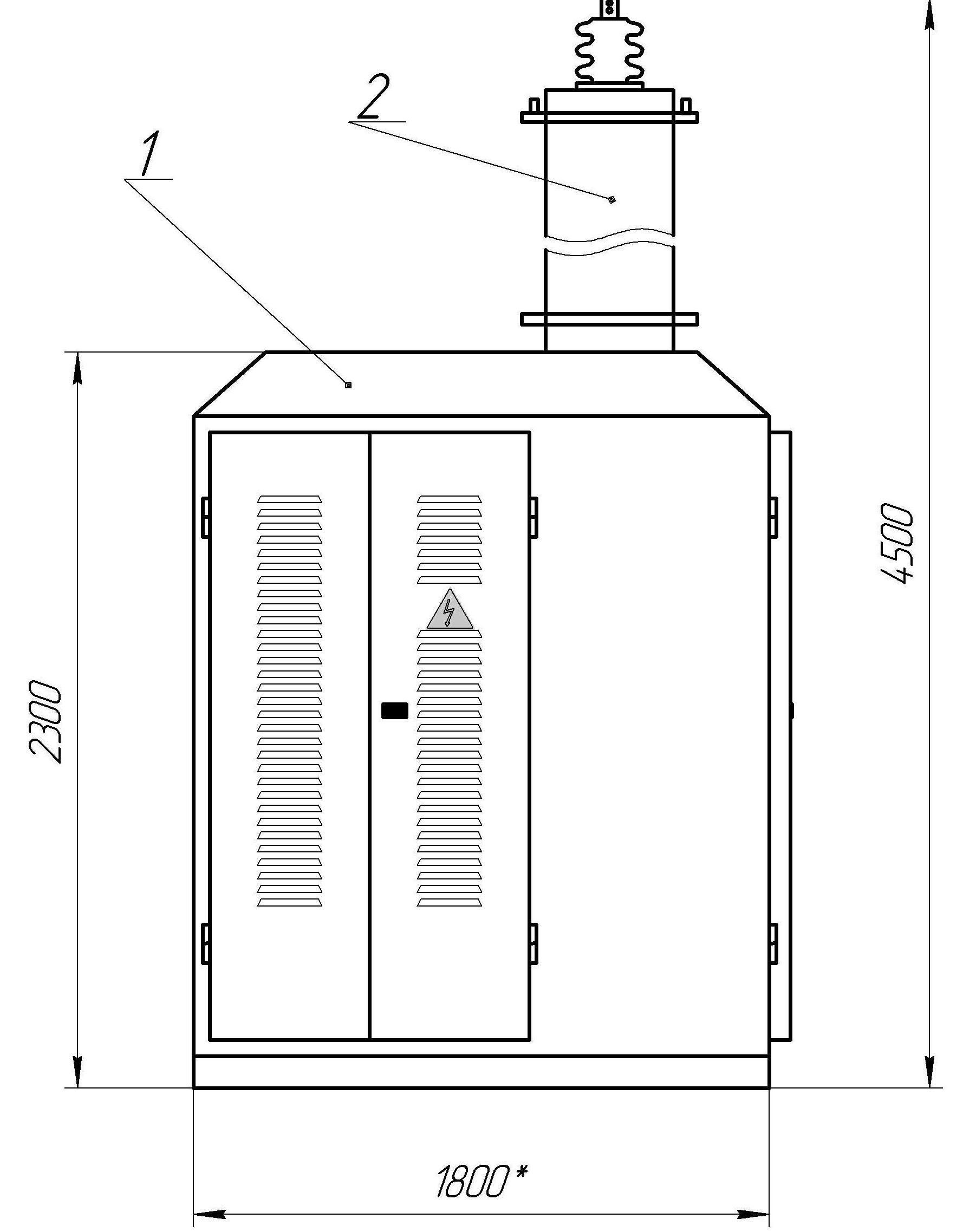

Общий вид, основание КТПНУ Т-В/К мощностью 25-160 кВА с прямым вводом
*Ширина КТПНУ зависит от количества отходящих фидеров
1. КТПНУ 10 кВ (основное оборудование)
2. Башня воздушного ввода
3. Силовой трансформатор ТМГ-10(6)/0,4
4. РУНН 0,4 кВ
Отгрузочные размеры (ширина*длина*высота) 1870*2140*2500

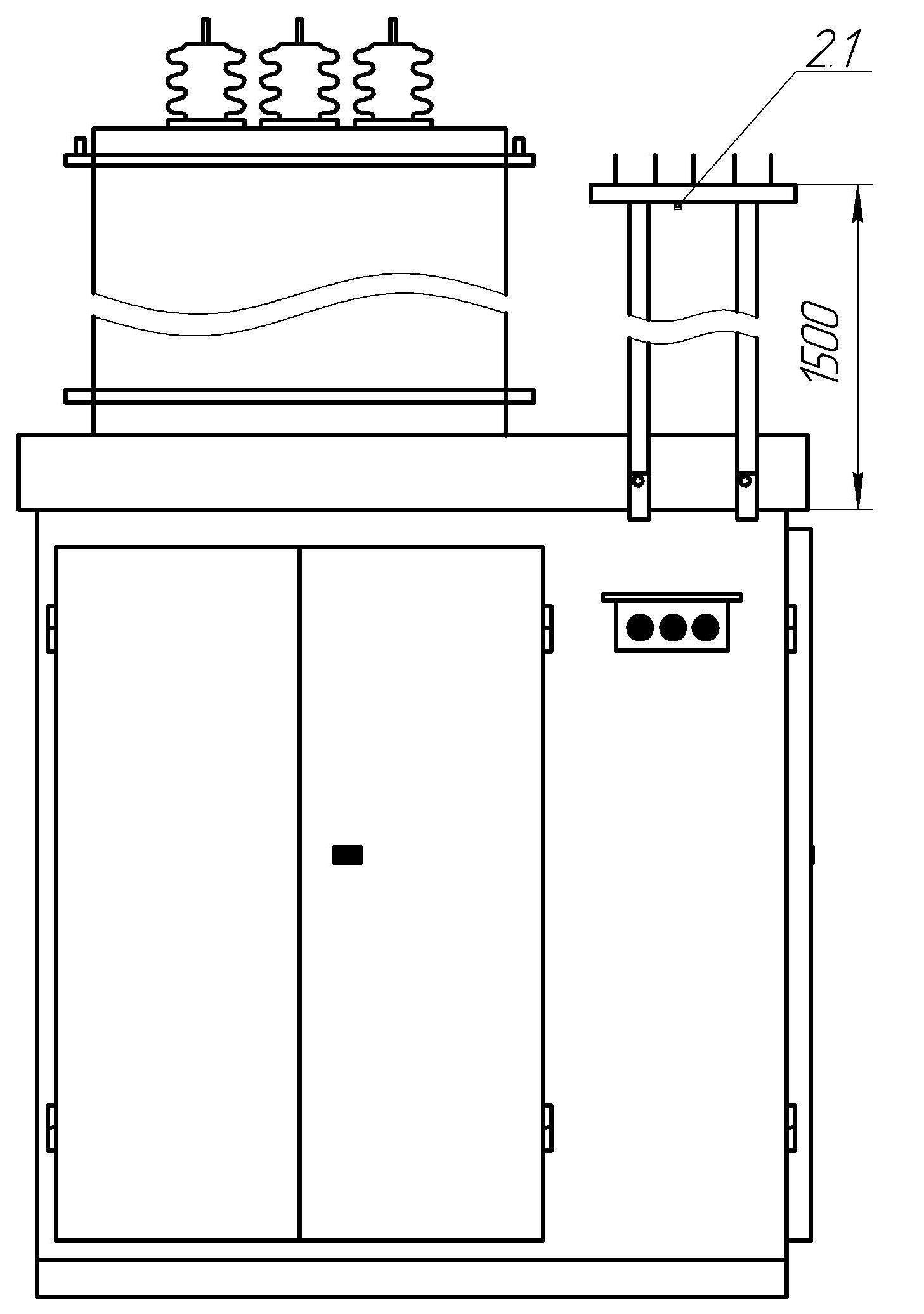

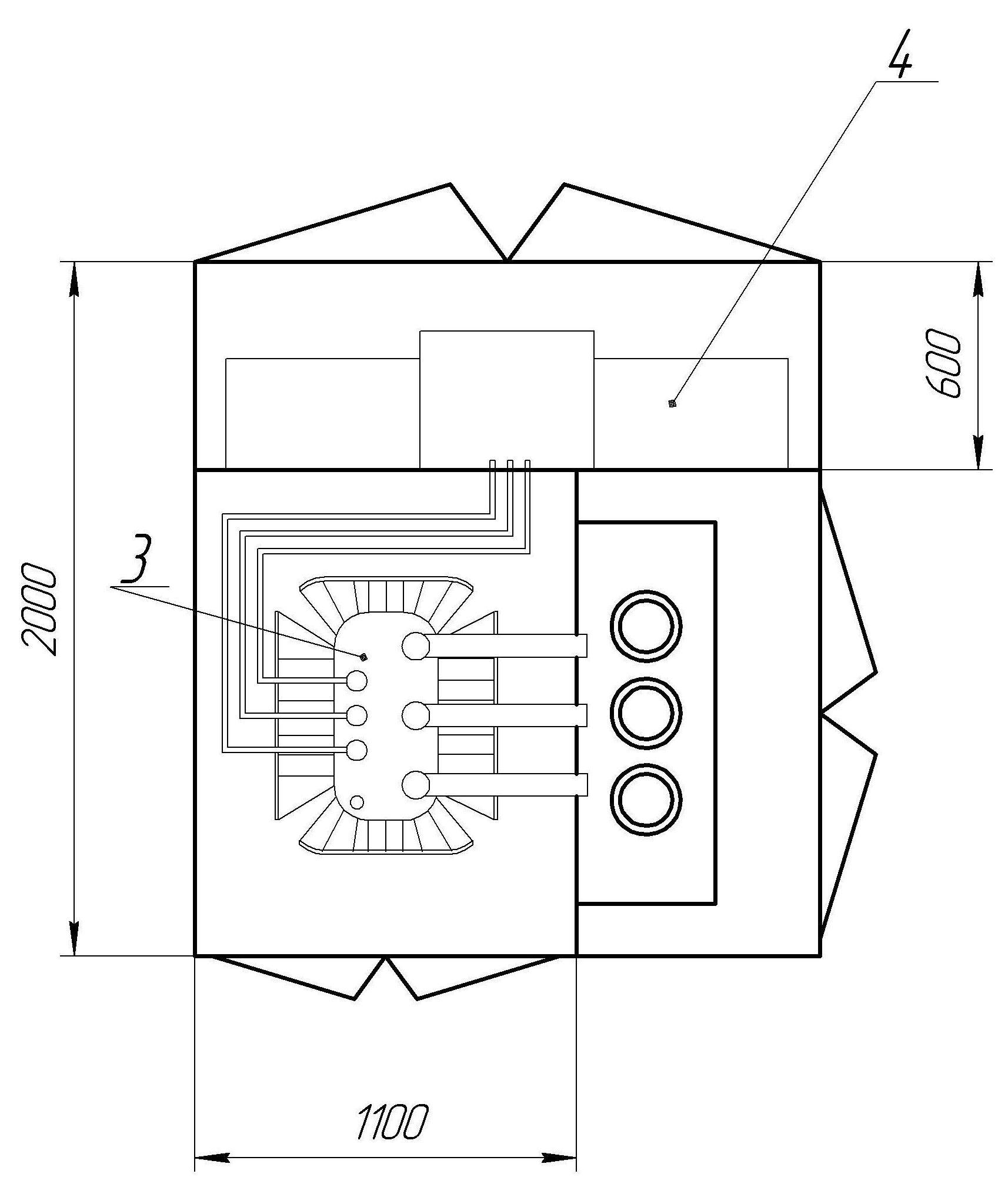

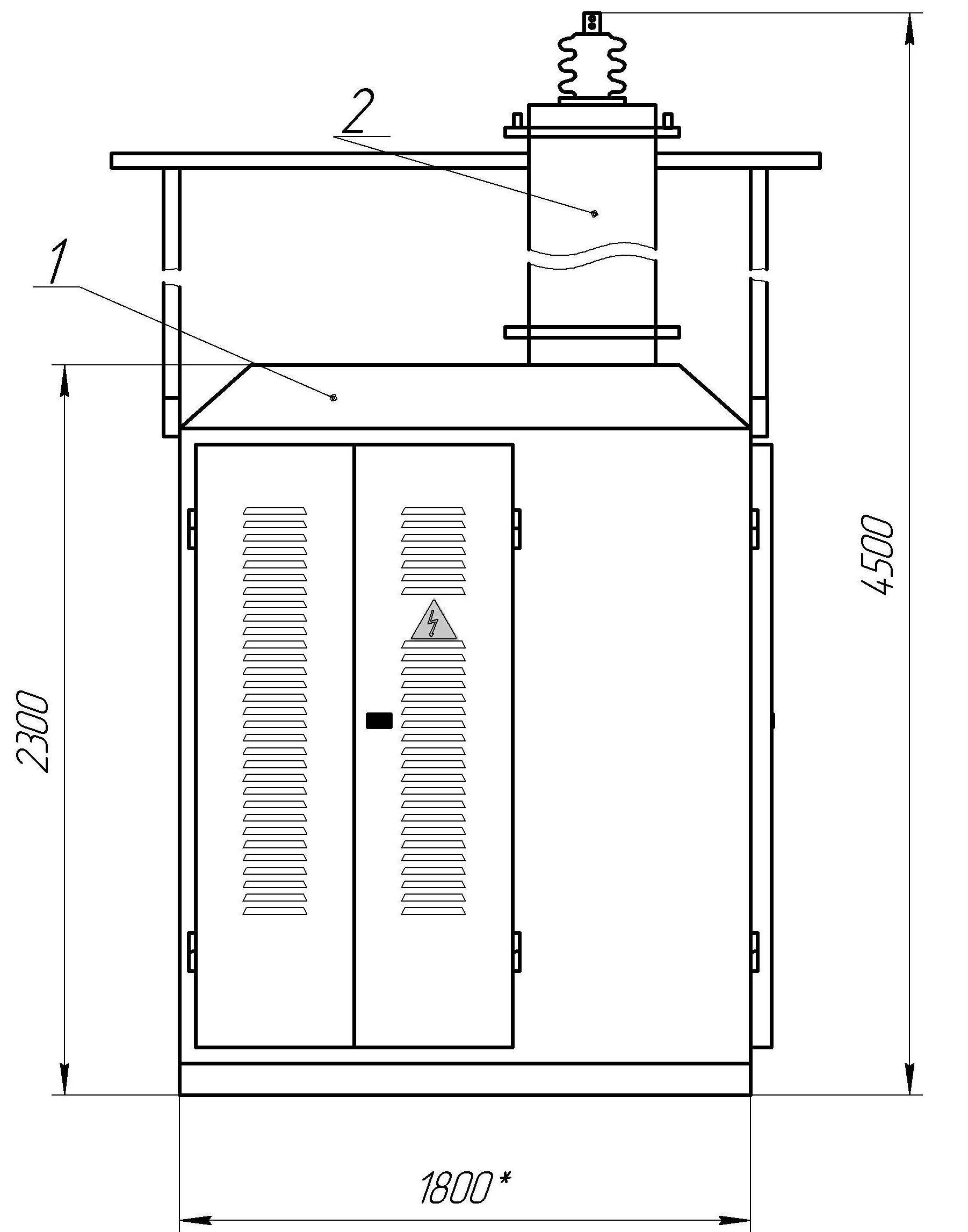

Общий вид, основание КТПНУ Т-В/В мощностью 25-160 кВА с прямым вводом
*Ширина КТПНУ зависит от количества отходящих фидеров
1. КТПНУ 10 кВ (основное оборудование)
2. Башня воздушного ввода
2.1. Рама воздушного ввода
3. Силовой трансформатор ТМГ-10(6)/0,4
4. РУНН 0,4 кВ
Отгрузочные размеры (ширина*длина*высота) 1870*2140*2500
