3 ВАЖНЫХ ПРЕИМУЩЕСТВА УСТАНОВКИ ПКУ-10(6) КВ
1. Коммерческий учет и контроль расхода электрической энергии непосредственно на границе балансовой принадлежности исключает в учете различного рода неточности
2. Контроль над правомерностью потребления электроэнергии на данном участке позволяет исключить факты хищения
3. Точность определения объема электроэнергии, подлежащей к оплате, при расчете между потребителями и поставщиками; данная возможность ПКУ предоставляется при использовании тарифных установок различного типа.
5 основных проблем, с которыми сталкивается заказчик
1. Некачественная продукция. Заказчик оплачивает товар, а ему привозят пункт ПКУ-10, укомплектованный некачественными китайскими трансформаторами, либо трансформаторами Б\У, либо трансформаторами длительного хранения.
2. Несоответствие продукции, заявленной в проектной документации заказчика. Привозят ПКУ-10 недоукомплектованный, либо не соответствующий техническому заданию
3. Срыв сроков. Продукция доставляется намного позже оговоренных сроков. Заказчик теряет деньги и время - объект простаивает.
4. Неадекватная цена. Цена на продукцию слишком завышена или слишком низкая. Это вызывает недоверие и увеличивает шансы на то, что заказчика "кинут"
5. Нет гарантий. Продукция не сертифицирована. Отсутствуют паспорта на укомплектованные трансформаторы тока и напряжения.
Почему клиенты довольны нашей работой и рекомендуют нас своим партнерам
1. Новый товар. Наш товар всегда поставляется прямиком от производителя клиенту. Укомплектован исключительно новыми комплектующими. Продукция Сертифицирована
2. Выполняем поставку в срок. Доставка продукции удобным для Вас способом
3. Адекватная цена. Все цены оговариваются с каждым клиентом. Большие скидки при больших заказах
4. Техническая поддержка. Полный пакет документации. Сертификаты. Паспорта. Техническая помощь
5. Индивидуальный подход. Мы контролируем весь цикл сделки до доставки продукции на объект
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПКУ-10 (6 кВ)
Пункт коммерческого учета электроэнергии типа ПКУ-6(10)-К(М) «Контакт» предназначен для измерения и учёта активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6кВ или 10кВ, частотой 50 Гц, а так же для использования в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ) для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учёту и распределению электрической энергии.
Производятся два основных сертифицированных типа ПКУ:
ПКУ-6(10) "Контакт",
исполнение в одном железном
корпусе-моноблоке
 |
ПКУ-6(10)-К ‛Контакт‛,
исполнение в трех композитных
корпусах отдельно на каждую фазу
|

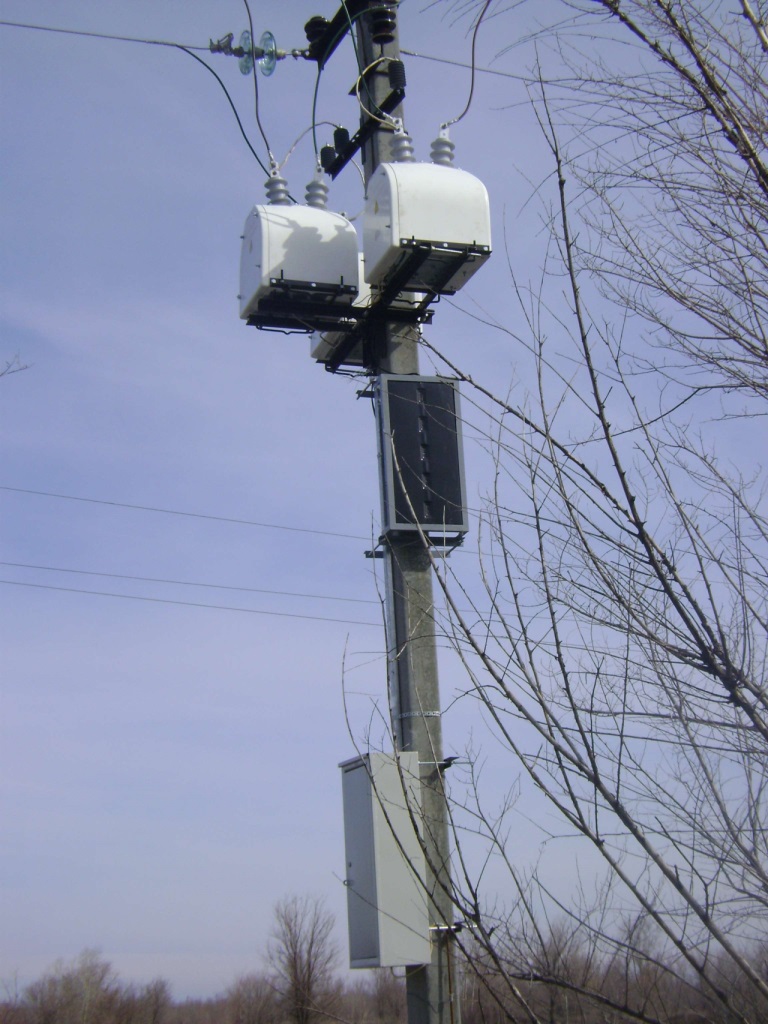

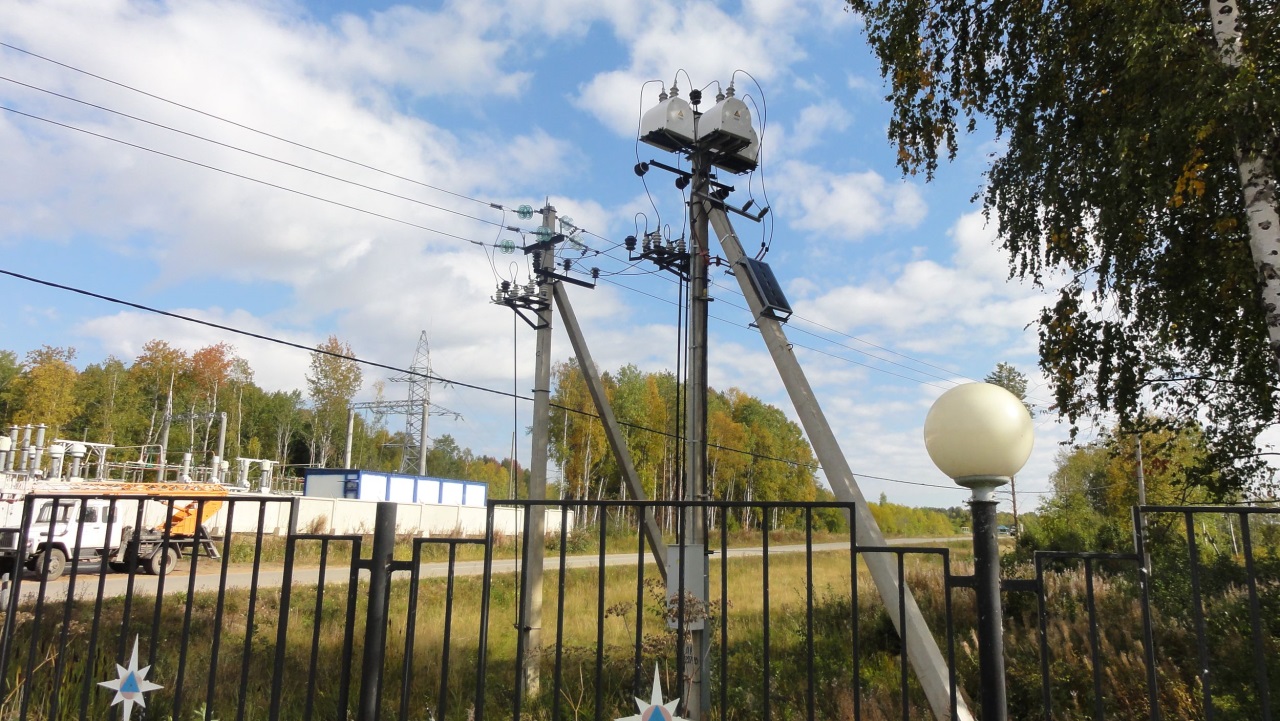

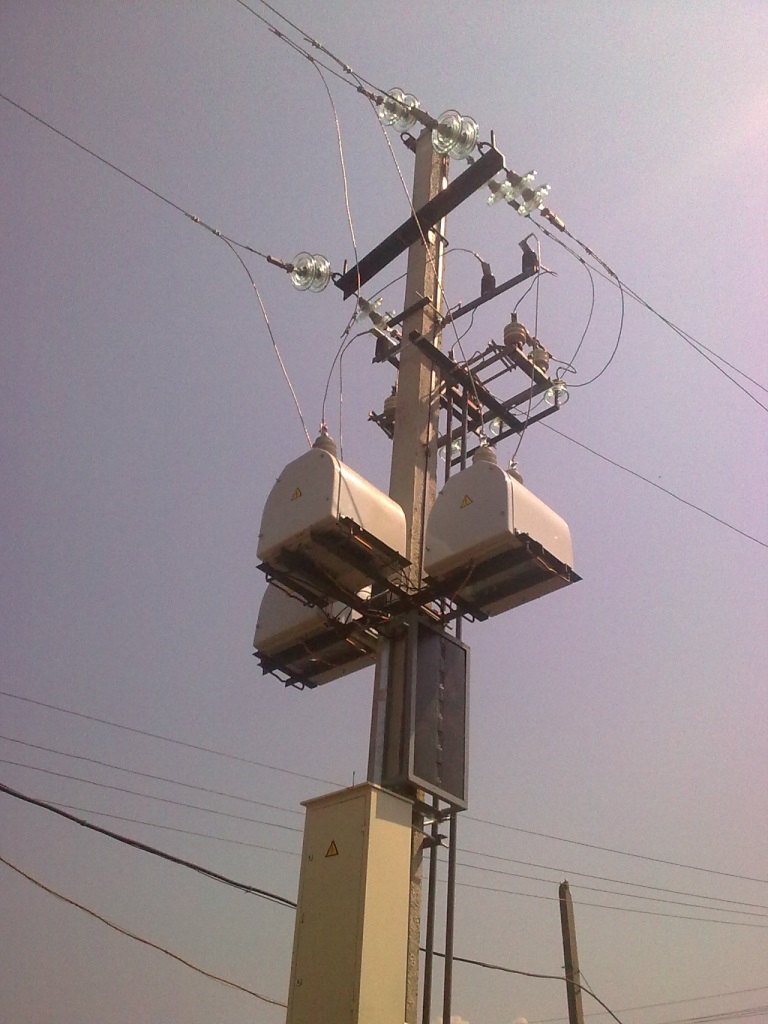

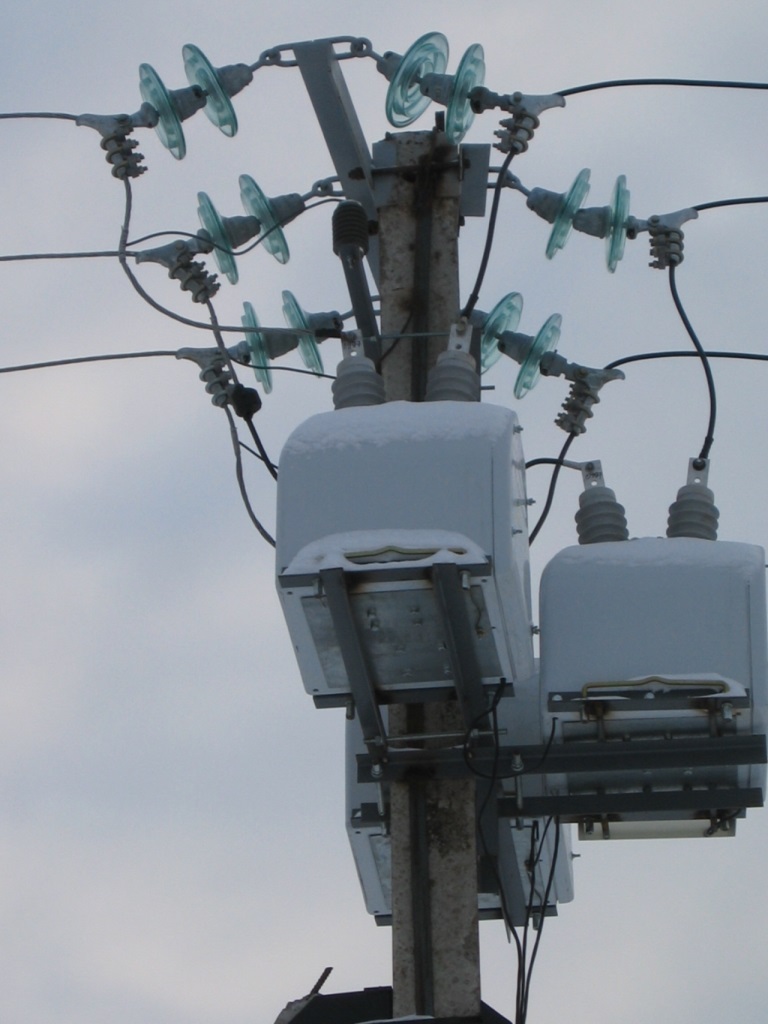

ПКУ-6(10)-К ‛Контакт‛ состоит из трех композитных блоков, с трансформаторами тока и напряжения, разделенных пофазно.
ГЛАВНЫЕ ПРЕИМУЩЕСТВА ПКУ-10 (6 кВ)
● Системы учета и передачи данных располагаются в пластиковом влагозащищенном корпусе установленном, в свою очередь, в металлический антивандальный корпус
● При транспортировке и монтаже не требуется крановое оборудование

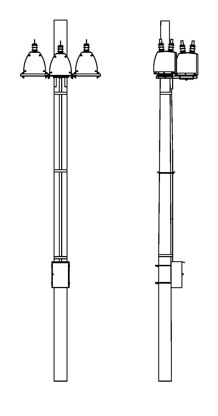

● Расположение трех блоков вокруг опоры позволяет равномерно распределить нагрузку и использовать для установки только одну опору
● Большое расстояние между блоками уменьшает вероятность межфазных замыканий
● Корпуса блоков не подвержены влиянию коррозии. За все время эксплуатации не требуется окрашивание блоков, диапазон рабочих температур от -50ºС до +98ºС.
● Гарантия на композитный корпус составляет 25 лет, на комплектующие - согласно гарантиям заводов изготовителей.
Каждый тип ПКУ-10 (6 кВ) может быть изготовлен в двух вариантах:
1. С трансформаторами тока типа ТОЛ и трансформаторами напряжения типа ЗНОЛПМ-6(10) со встроенными предохранителями. Согласно рекомендациям «СЗТТ» для повышения устойчивости к феррорезонансу в дополнительные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции, должен быть включен резистор, сопротивлением 25 Ом, рассчитанный на длительное протекание тока 4 А (четыре параллельно соединенных резистора сопротивлением 100 Ом и мощностью 100 Вт каждый). Эксплуатация ПКУ с данным техническим решением выявило ряд недостатков, таких как перегрев и разрушение резисторов при длительных однофазных замыканиях на землю (ОЗЗ) в сетях 6(10) кВ с изолированной или эффективно заземленной нейтралью. Специалистами был разработан и внедрен в эксплуатацию кардинально
новый резистор АР 25-0,5 "Контакт" УХЛ1, выдерживающий неограниченное время воздействия тока небаланса, протекающего через резистор и вторичные дополнительные обмотки трансформаторов напряжения 3хЗНОЛПМ-6(10), включенных по схеме «разомкнутый треугольник» в случае возникновения однофазных замыканий на землю (ОЗЗ) в сетях 6-10 кВ с изолированной или эффективно заземленной нейтралью.
2. С трансформаторами тока типа ТОЛ и трансформаторами напряжения типа НАЛИ-СЭЩ-6(10). В качестве защиты от развития феррорезонансных процессов и выхода из строя защитных предохранительных устройств (ЗИП), в данном трансформаторе применяется трансформатор нулевой последовательности (ТНП), подключенный в разрыв между общей точкой соединения первичных обмоток трансформаторов напряжения в «звезду» и землей. Данный пункт коммерческого учета реализован в трех композитных корпусах несколько большего размера, нежели с трансформаторами ЗНОЛПМ, со схемой подключения 2ТТ+3ТН (НАЛИ-СЭЩ). Блок РЗиА размещается в отдельном пластиковом корпусе, совместно со шкафом учета, для возможности визуального контроля работы релейной защиты от феррорезонансных процессов. Данный проект находится на окончательной стадии разработки и сертификации.

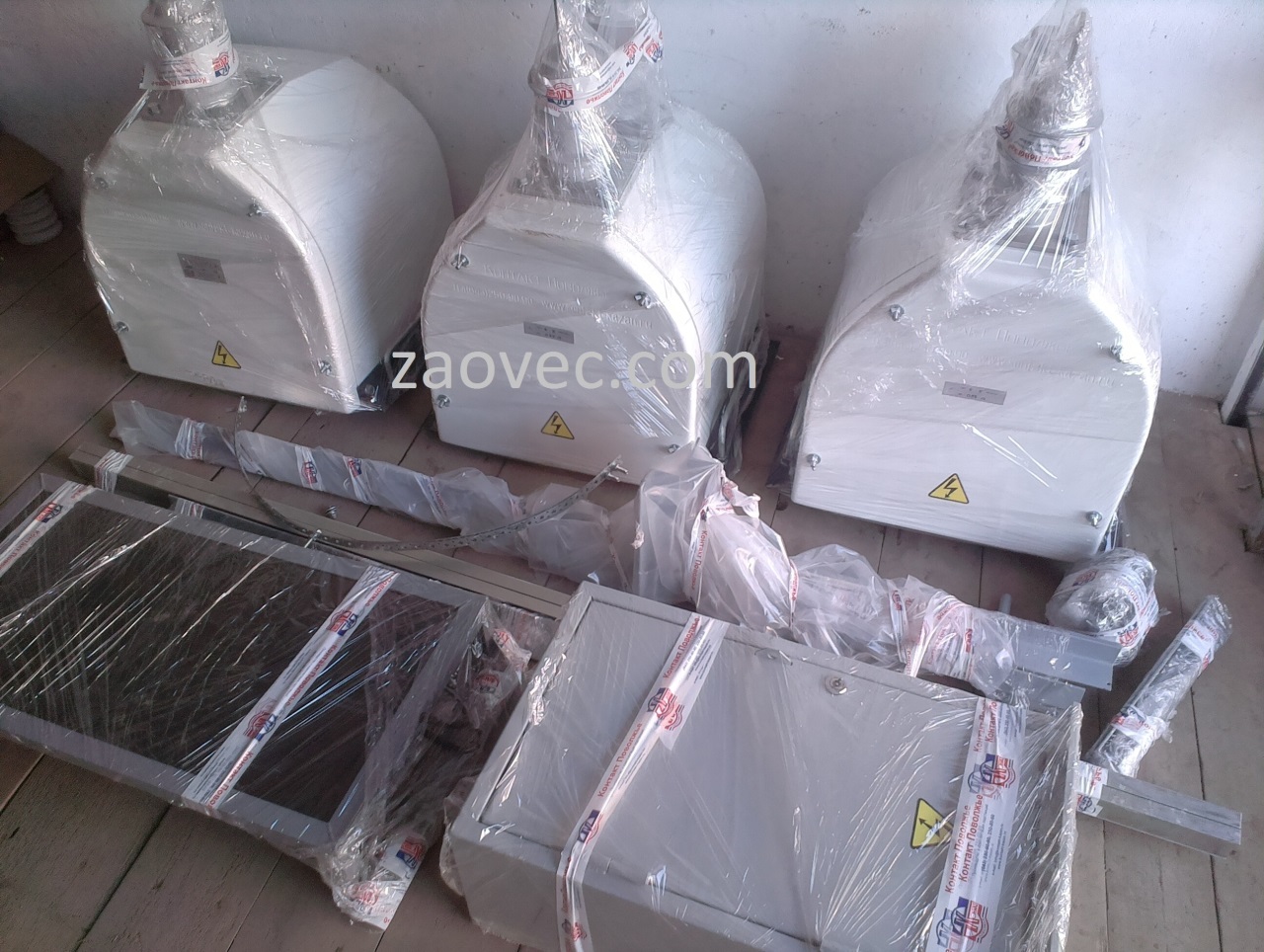

Комплект поставки:
|
|
|
-
высоковольтный измерительный модуль (ВВМ)
-
антирезонансный резистор
-
рама для крепления ВВМ на опоре
-
низковольтный модуль учета, сбора и передачи данных (НВМ)
-
рама для крепления НВМ на опоре
-
соединительный кабель и кабельный короб
-
ограничители перенапряжений (ОПН)
-
рама для крепления ОПН на опоре
-
разъединитель РЛНД
-
рама для крепления РЛНД на опоре
-
протокол высоковольтных испытаний
-
комплект технической документации
|
