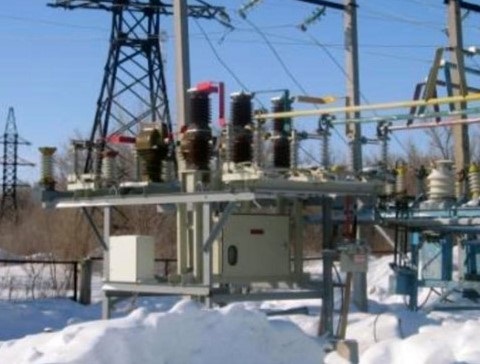

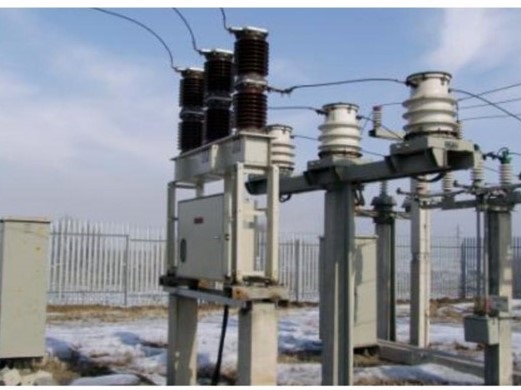

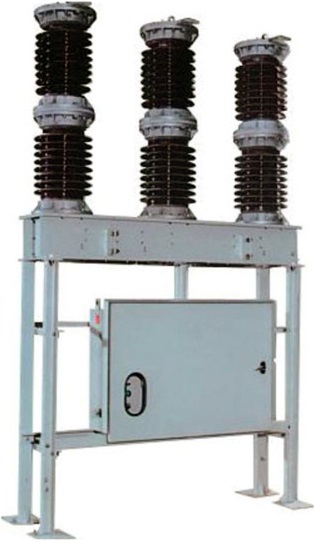

Вакуумные выключатели наружной установки типа ВВСТ 35 собираются по технологии выключателей марки 3AF01фирмы Siemens. Эти легко устанавливаемые аппараты простой конструкции предназначены для использования в сетях и системах напряжением 35 кВ. ВВСТ 35 (3AF01) - трехполюсный вакуумный выключатель.
При его производстве используются надежные, неоднократно проеренные в эксплуатации вакуумные камеры фирмы Siemens в фарфоровой изоляции. Оптимально рассчитанные и испытанные воздушные зазоры и высоты обеспечивают максимальную безопасность персонала, согласно всем действующим нормам и правилам техники безопасности и позволяют напрямую подключить выключатель к воздушной цепи.
Конструкция вакуумного выключателя ВВСТ 35 (3AF01) проста и надежна, отсутствие большого числа деталей и подвижных элементов обеспечивает высокий механический и коммутационный ресурс. Выключатели серии ВВСТ 35 (3AF01) обладает всеми преимуществами вакуумных выключателей, такими как малая мощность привода и энергии дуги, небольшой вес, эффективные амортизаторы и т.д.
|
Тип |
ВВСТ 35-1 |
ВВСТ 35-2 |
ВВСТ 35-3 |
ВВСТ 35-4 |
|
Номинальное напряжение, частота |
35 кВ, 50 или 60 Гц |
35 кВ, 50 или 60 Гц |
35 кВ, 50 или 60 Гц |
35 кВ, 50 или 60 Гц |
|
Номинальный ток |
1600 А |
2000 А |
1600 А |
2000 А |
|
Испытательное напряжение |
95 кВ |
95 кВ |
95 кВ |
95 кВ |
|
Испытательное напряжение грозового импульса |
170 кВ |
170 кВ |
170 кВ |
170 кВ |
|
Номинальный ток отключения (динамической стойкости) |
25 кА |
25 кА |
31,5 кА |
31,5 кА |
|
Пиковое значение ном. тока КЗ |
62,5 кА |
62,5 кА |
80 кА |
80 кА |
|
Номинальное время протекания тока КЗ |
25 кА, 3 с |
25 кА, 3 с |
31,5 кА, 3 с |
31,5 кА, 3 с |
|
Последовательность оперативного цикла |
О-0,3с-СО-3мин-СО
О-0,3с-СО-15с-СО |
О-0,3с-СО-3мин-СО
О-0,3с-СО-15с-СО |
О-0,3с-СО-3мин-СО
О-0,3с-СО-15с-СО |
О-0,3с-СО-3мин-СО
О-0,3с-СО-15с-СО |
|
Температурный диапазон |
-40°С до +55°С |
-40°С до +55°С |
-40°С до +55°С |
-40°С до +55°С |
|
Степень защиты |
IP 55 |
IP 55 |
IP 55 |
IP 55 |
|
Примерная масса |
880 кг |
880 кг |
880 кг |
880 кг |
PS Для заказа ВВСТ-35 - скачайте и заполните соответствующий опросный лист.
