Панели серии ЩО-70, ЩО-99

Версия для печати

Панели серии ЩО-70, ЩО-99

+7 (846) 231-43-97

Опросный лист ЩО-70

Панели распределительных щитов серии ЩО-99 предназначены для комплектования распределительных устройств напряжением 380/220 В трёхфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

На панелях предусмотрены как кабельные, так и шинные вводы. Щиты, скомплектованные из панелей ЩО-99, являются щитами одностороннего обслуживания и устанавливаются в помещениях с температурой окружающей среды от минус 40°С до плюс 35°С. Климатическое исполнение панелей ЩО-99 УЗ.

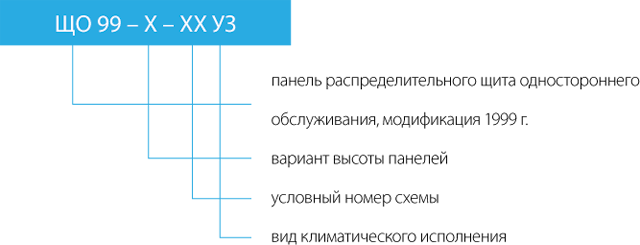

Структура условного обозначения

Пример записи обозначения панелей ЩО-99-1 при их заказе и в документации другой продукции, в которой они могут быть примерны:

Панель ЩО-99-1, номер схемы главных цепей 42: ЩО-99 – 1 – 42 – УЗ

Панели ЩО-99-1 изготавливаются по техническому заданию.

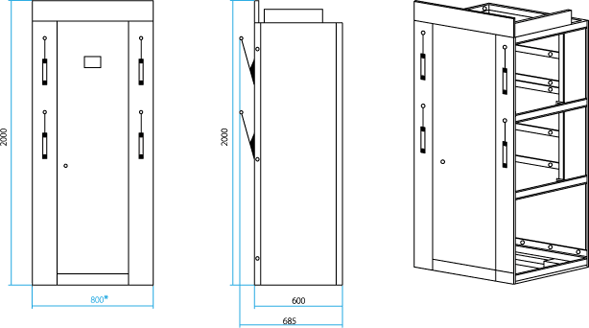

Габаритные и установочные размеры

Панели распределительных щитов серии ЩО-99 предназначены для комплектования распределительных устройств напряжением 380 / 220 В трёхфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания. На панелях предусмотрены как кабельные, так и шинные вводы. Щиты, скомплектованные из панелей ЩО-70, являются щитами одностороннего обслуживания и устанавливаются в помещениях с температурой окружающей среды от -40° С до +35° С. Климатическое исполнение панелей ЩО-99 УЗ. Степень защиты с лицевой стороны — IP20, остальные — IP20.

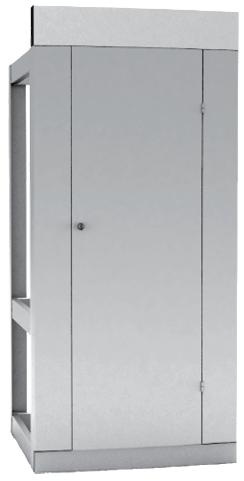

  • общий вид панели ЩО-99-1 УЗ;
  • высота панелей:
  • вариант 1 — 2000 мм
  • вариант 2 — 2200 мм
  • – ширина панелей по фасаду: 60, 300, 600, 800 или 1000 указана в следующей таблице:

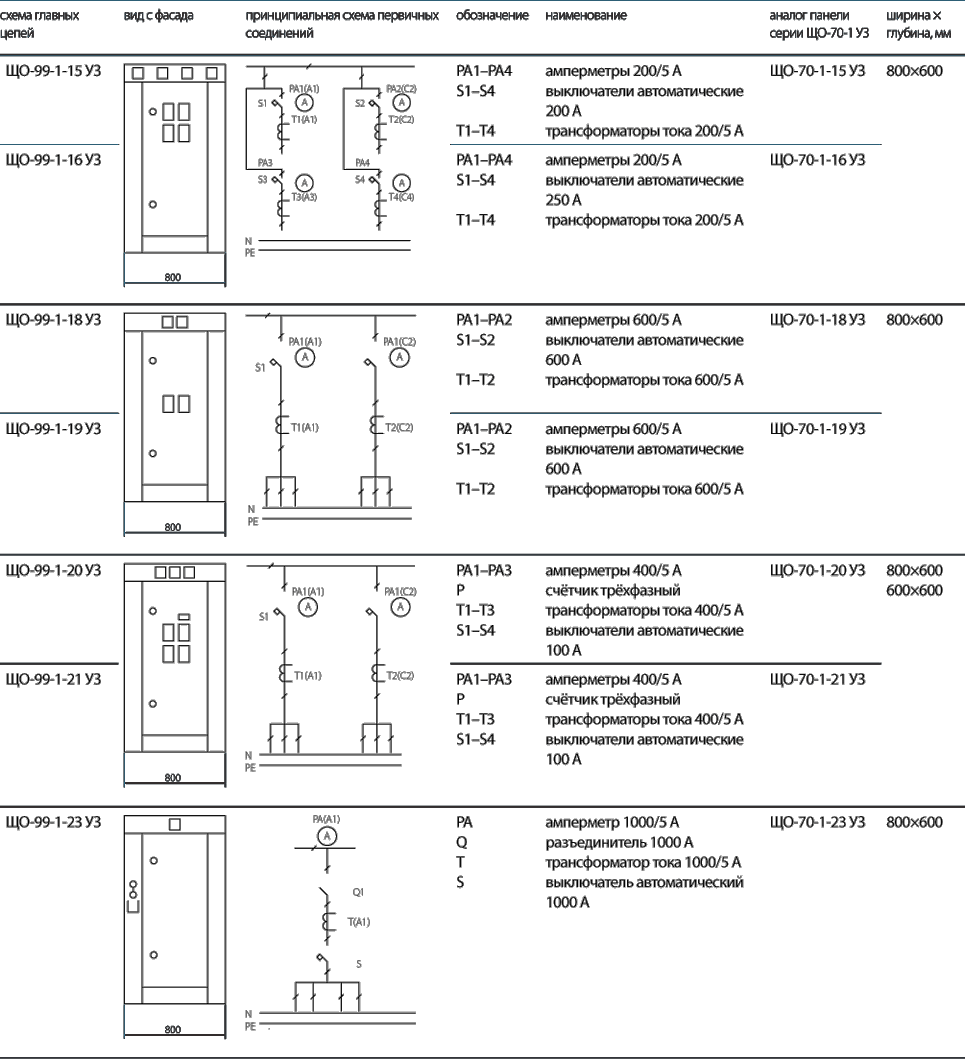

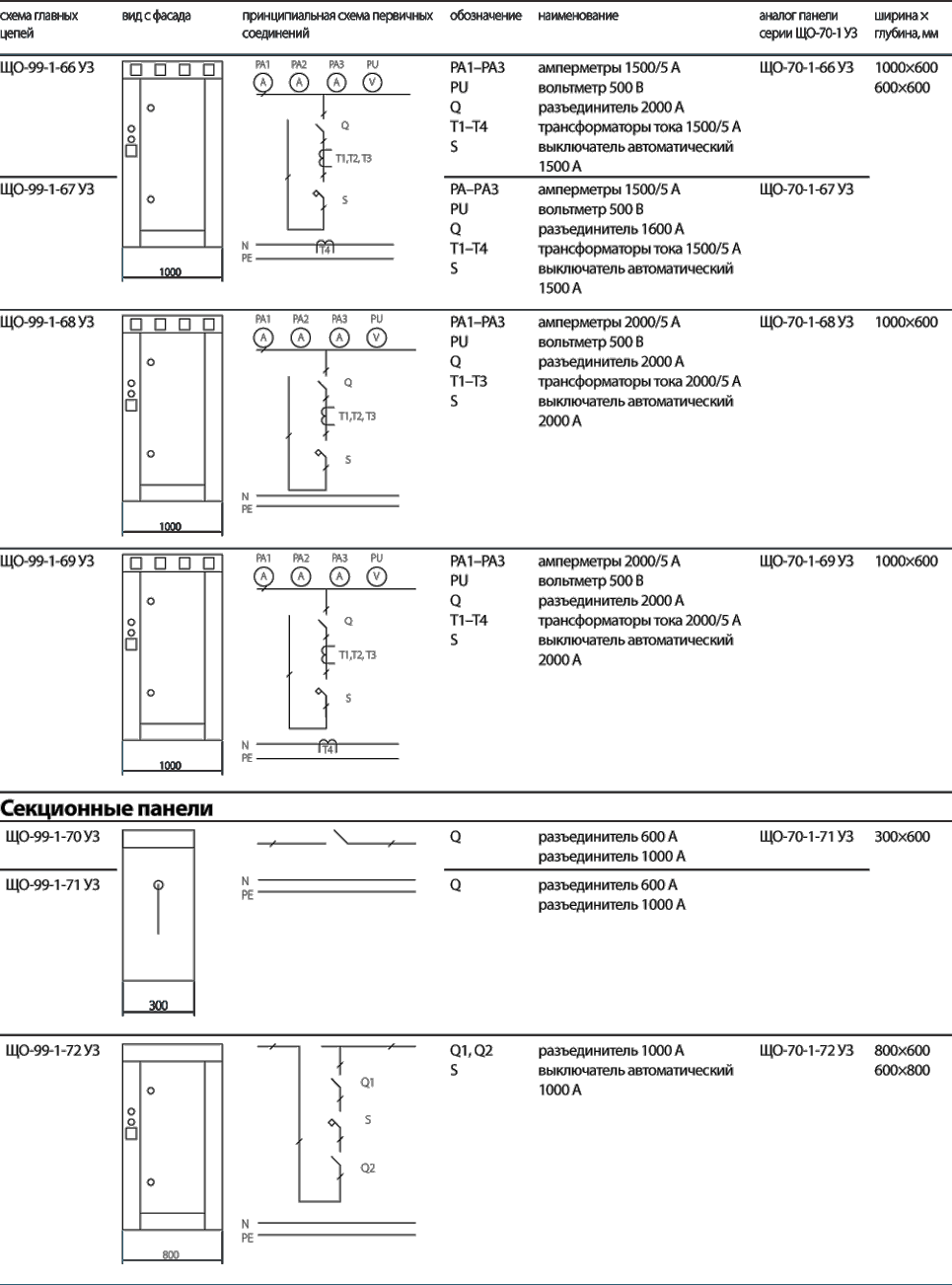

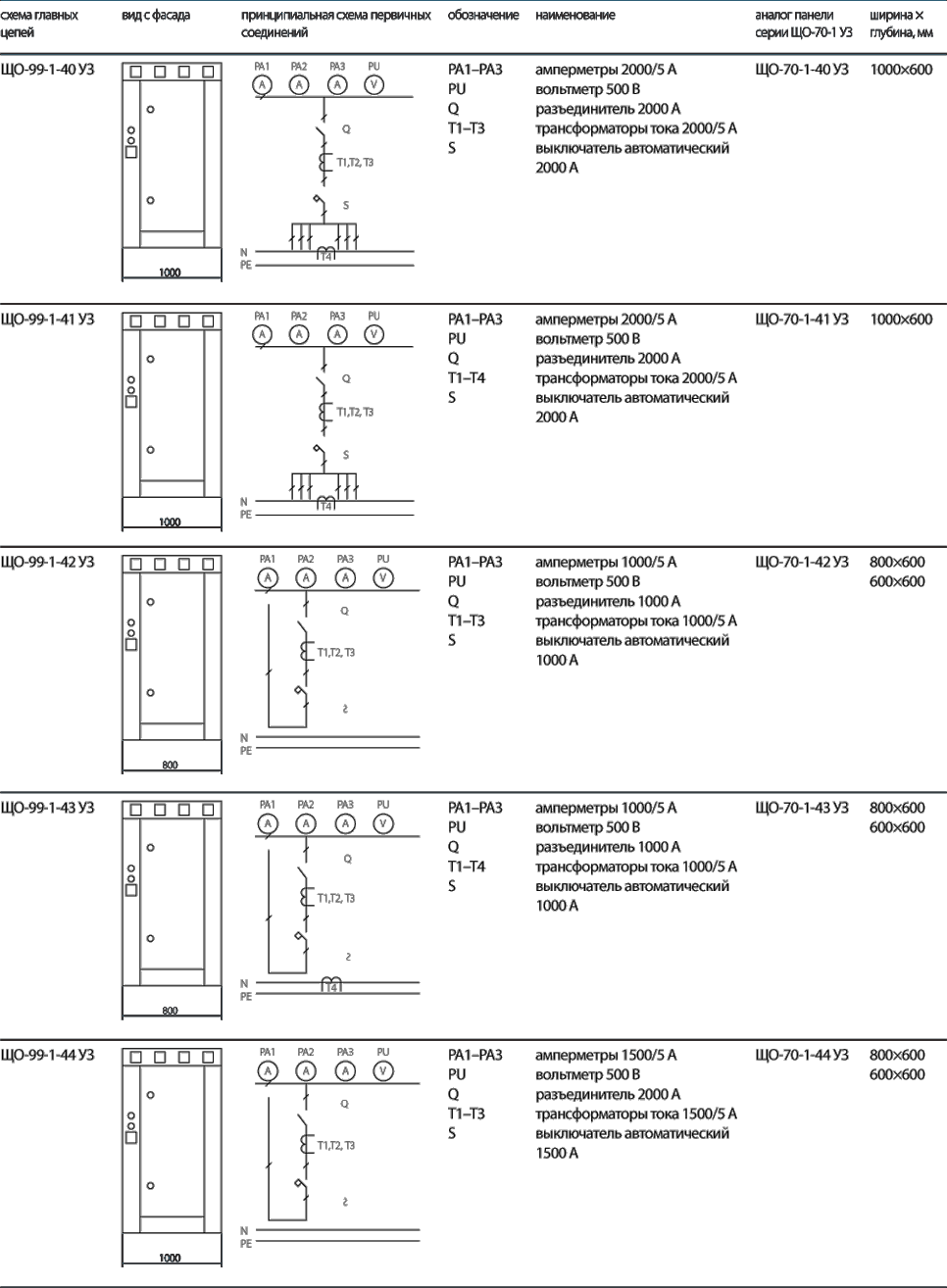

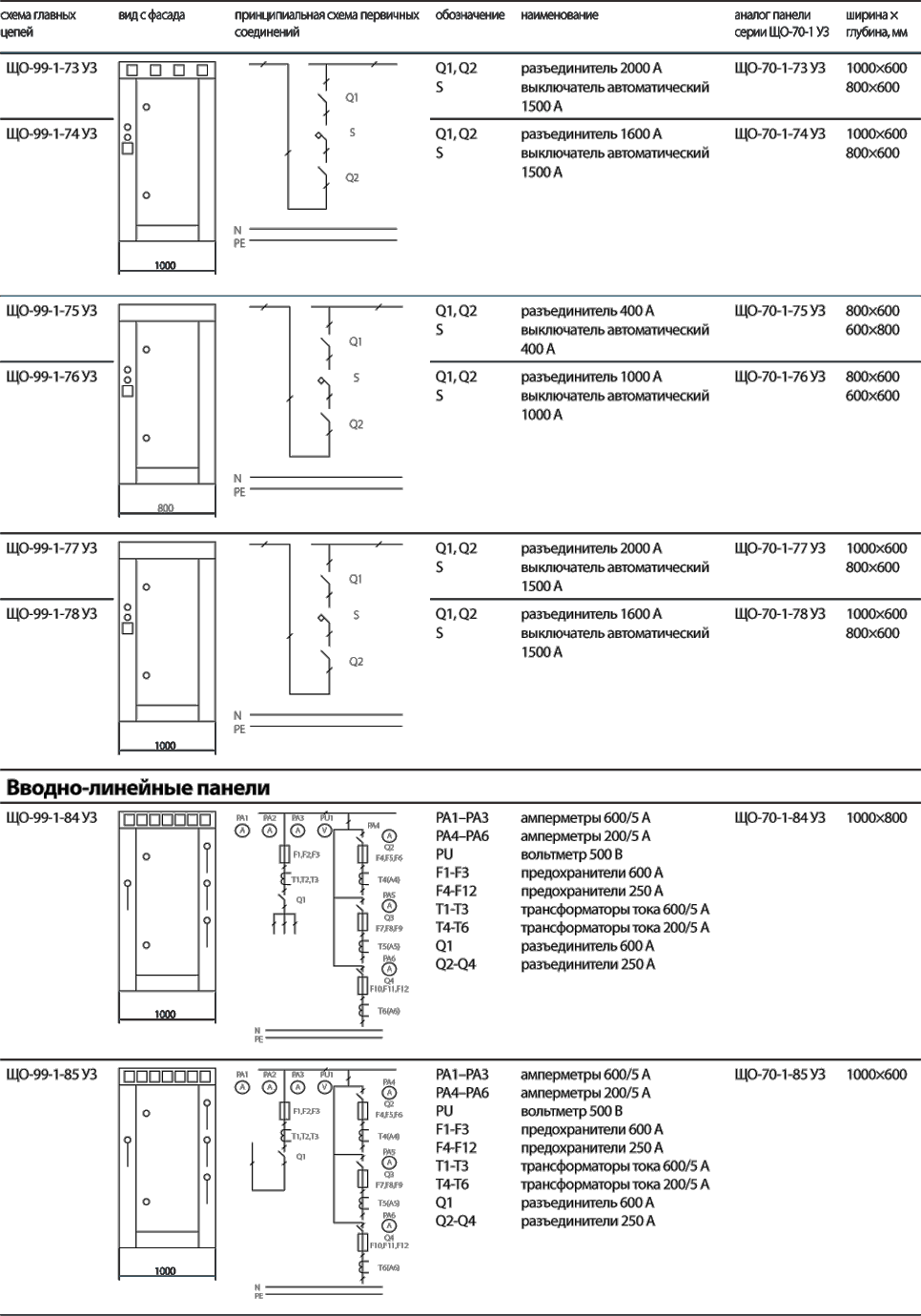

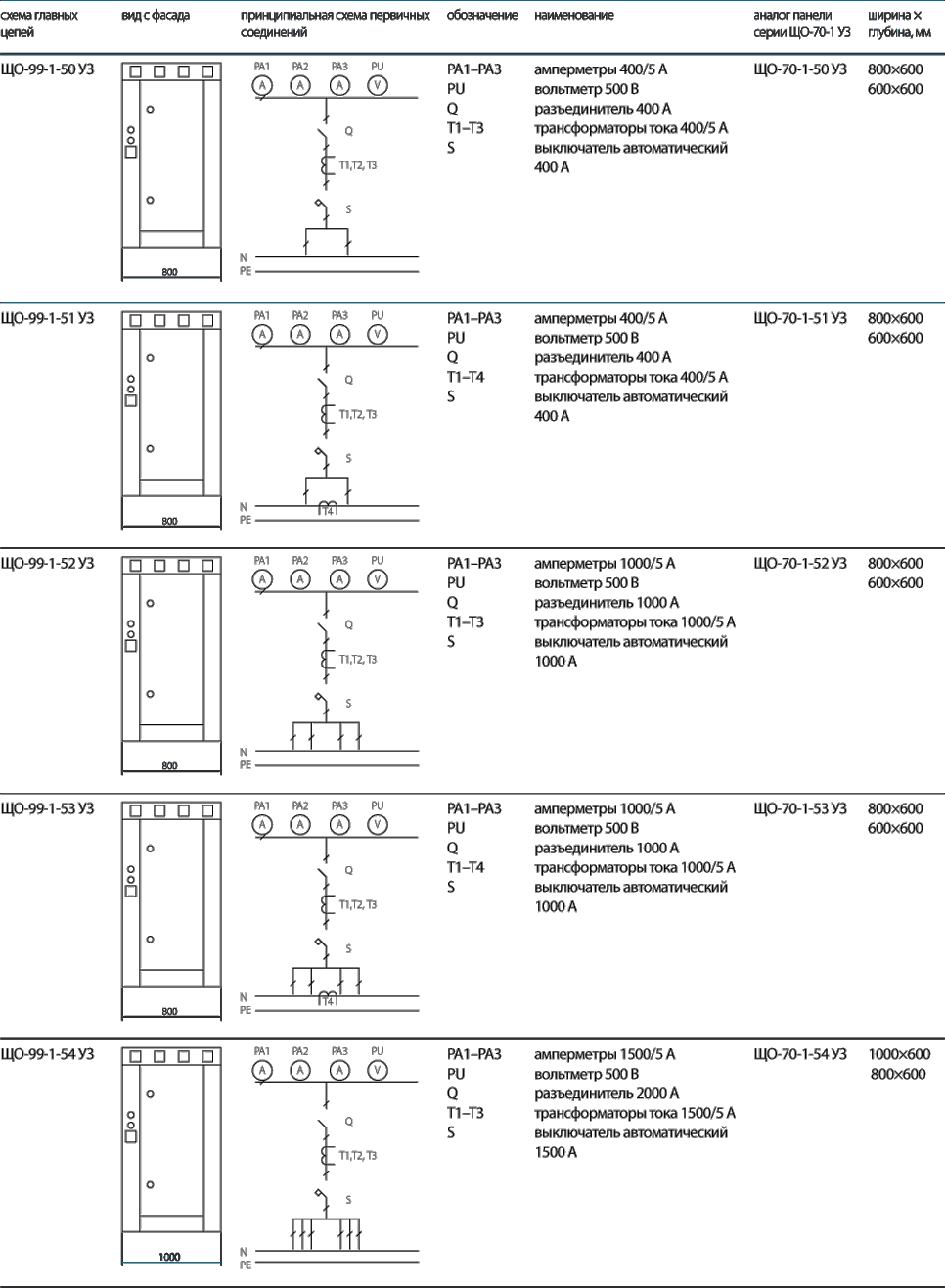

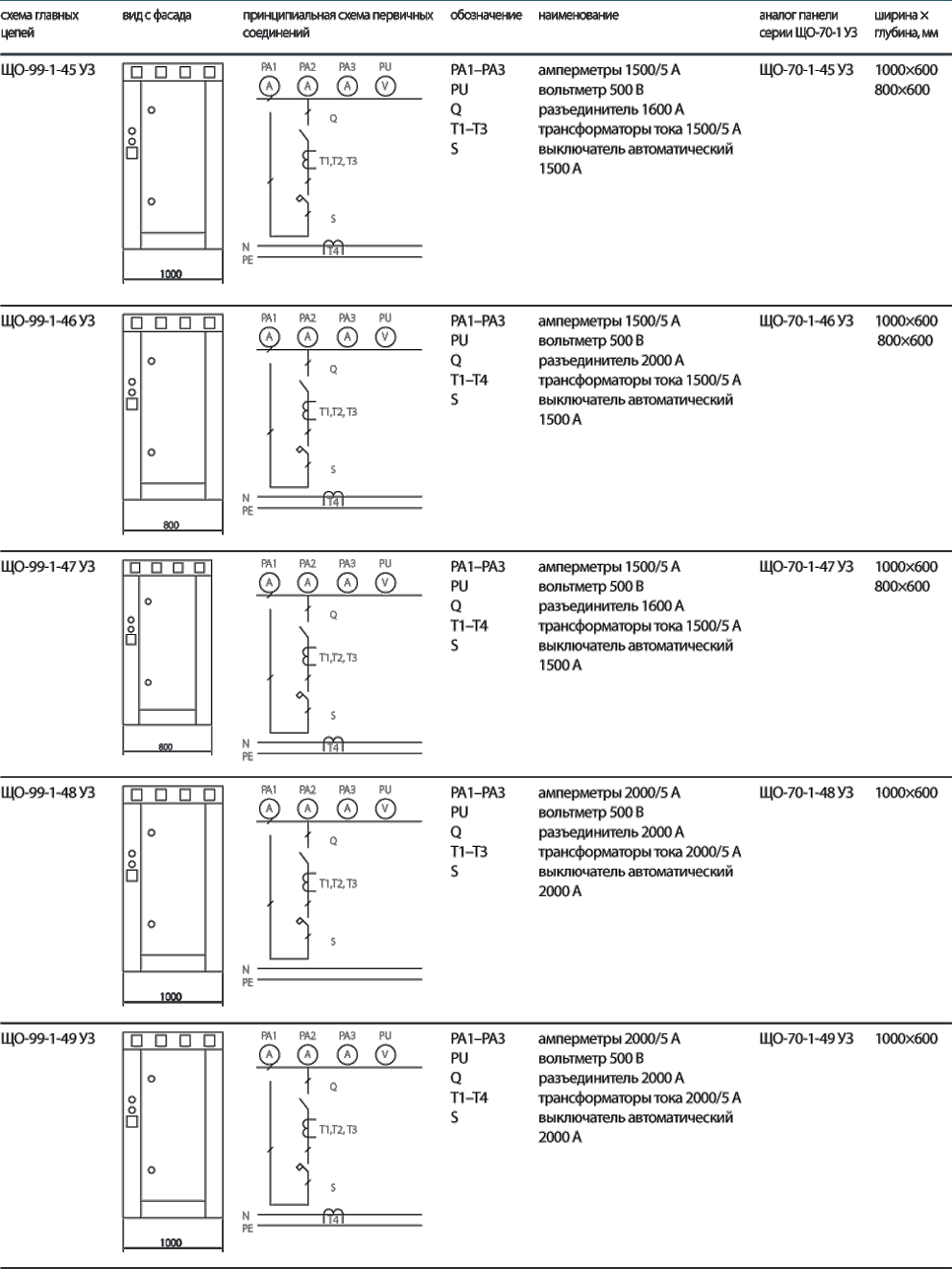

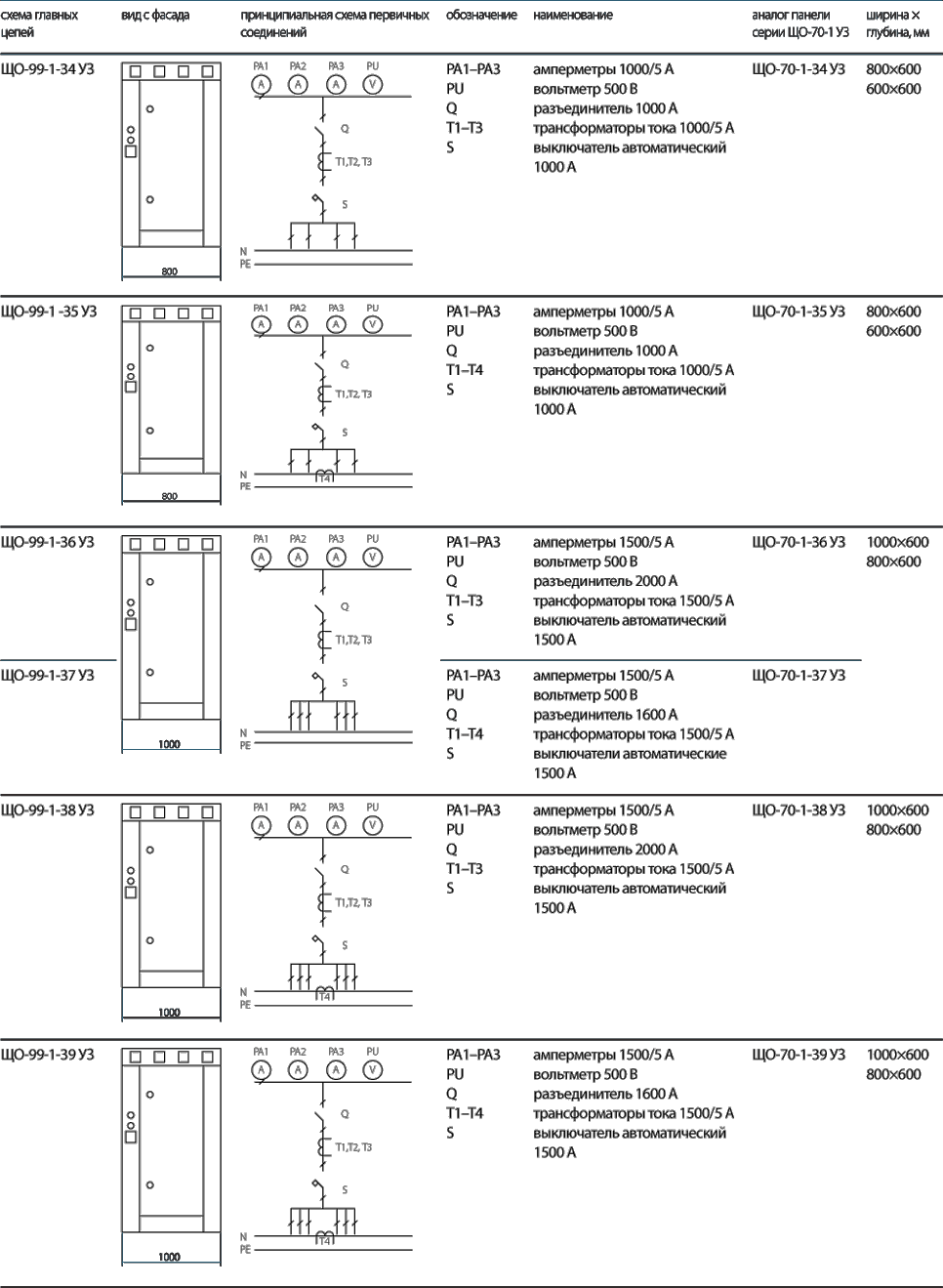

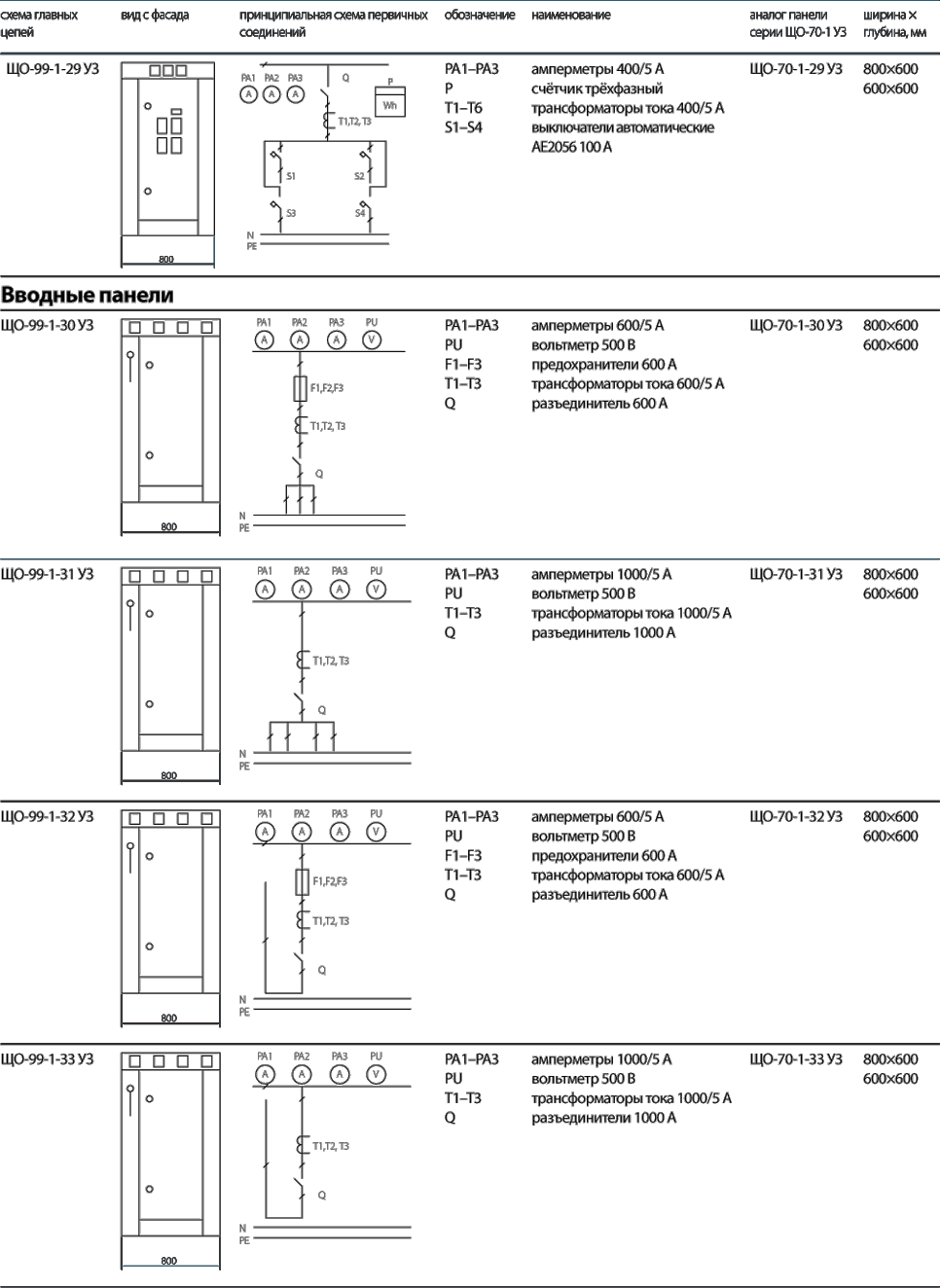

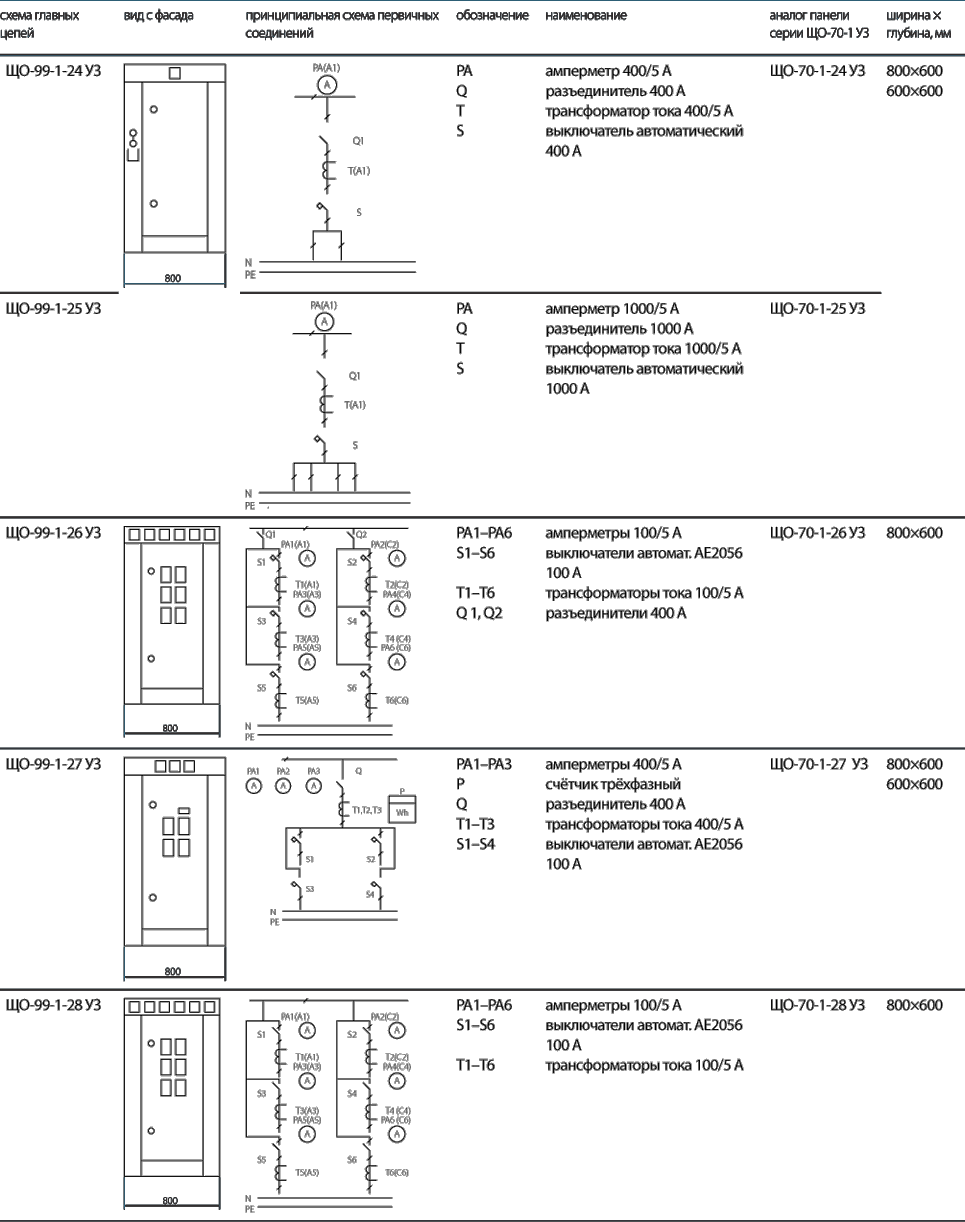

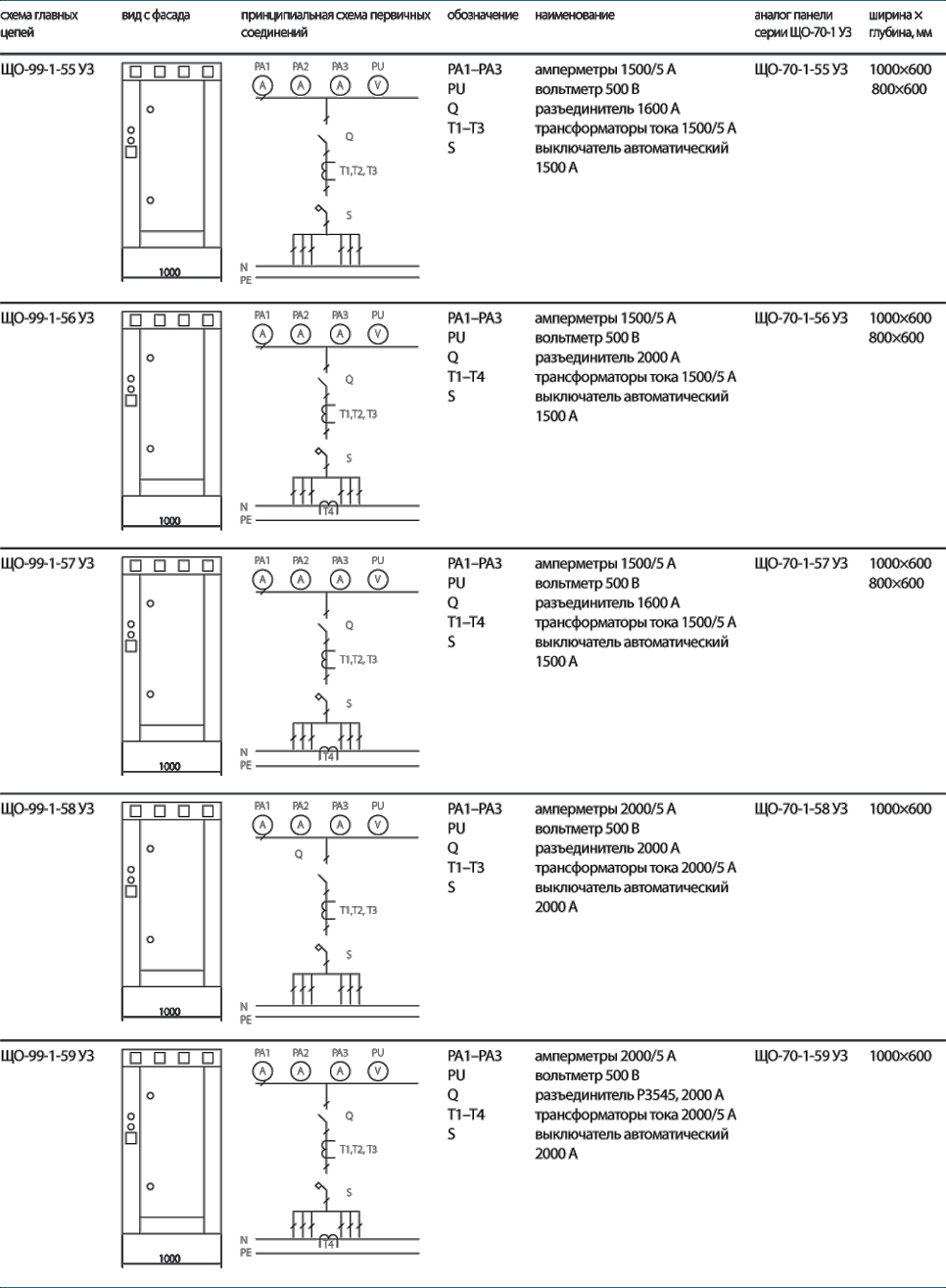

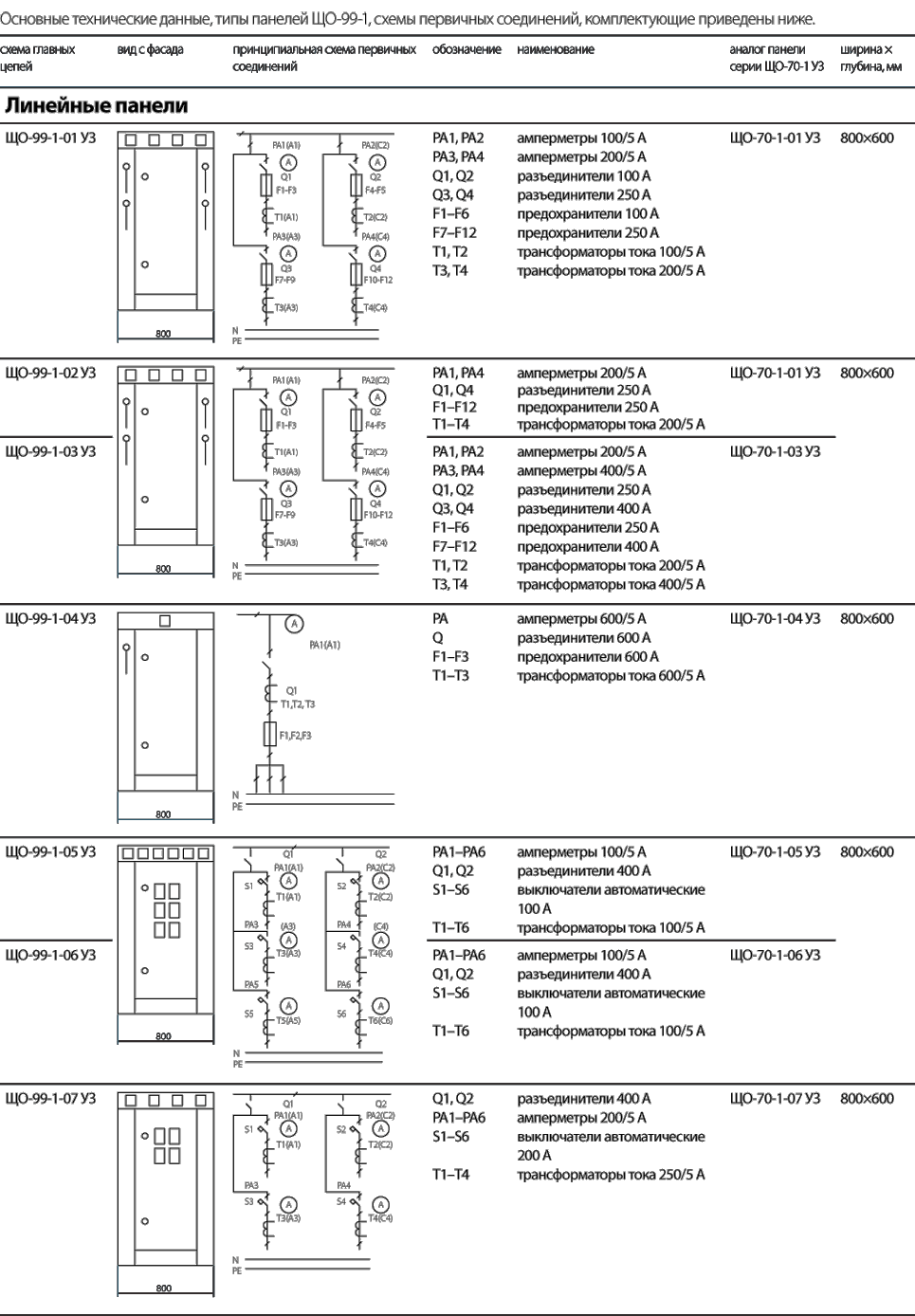

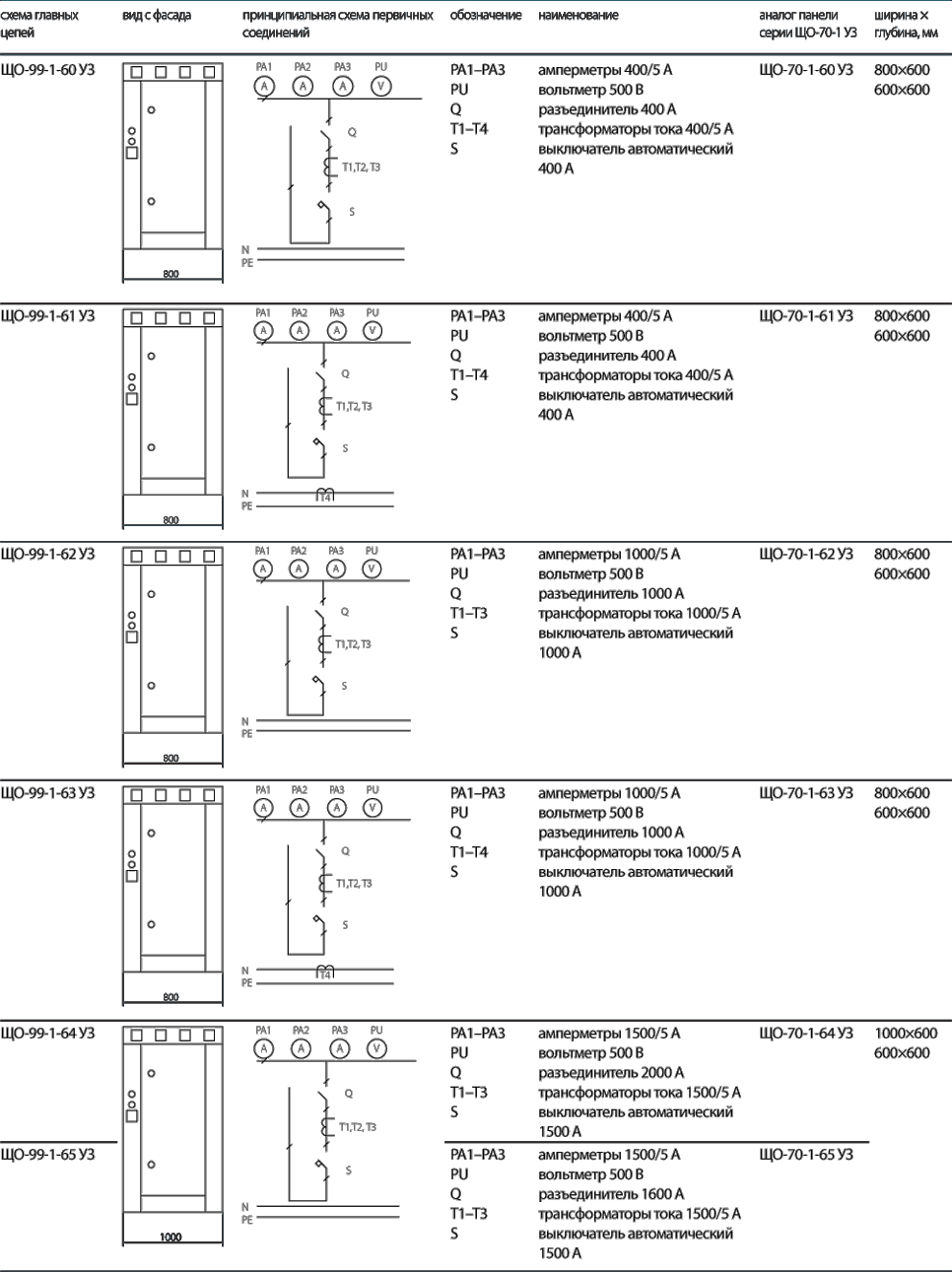

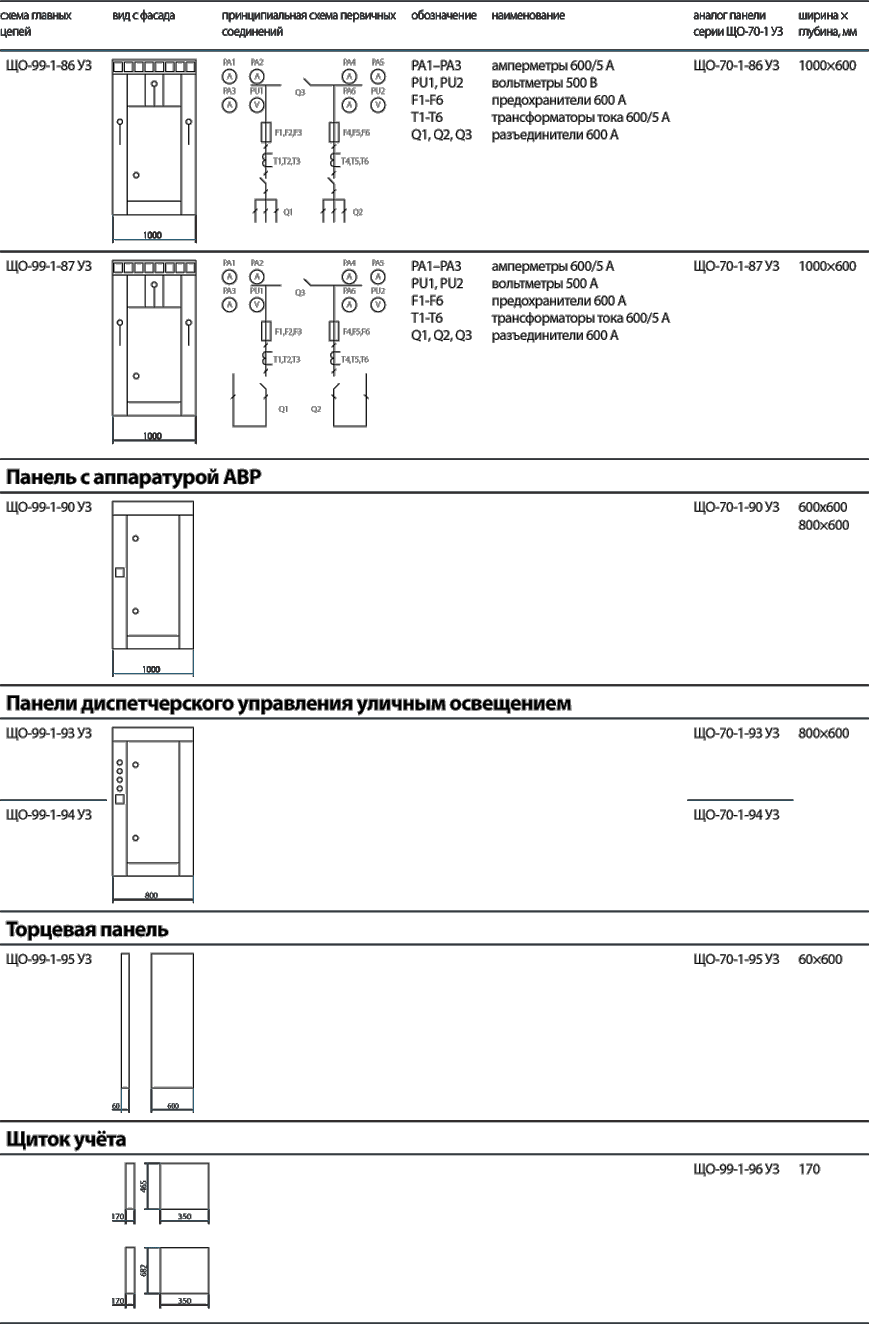

Основные технические данные и схемы главных цепей

Состав изделия

признак классификации исполнение камер ЩО
наименование панелей ЩО-99 в зависимости от установленной в них аппаратуры по условному номеру схемы:
  • вводная
  • линейная
  • АВР
  • наружного освещения
  • учёта
система сборных шин с одной системой сборных шин
условия обслуживания с односторонним обслуживанием
исполнение линейных вводов (подсоединений) кабельные и шинные
изоляция ошиновки с неизолированными шинами
род установки для внутренней установки в помещениях с электрооборудованием
степень защиты от воздействия окружающей среды без специальной защиты
степень защиты по ГОСТ 14254 IP20 – для наружных оболочек фасада и боковых крайних камер
В комплект поставки входит:
  • панели ЩО-99 с аппаратурой и приборами главных цепей в соответствии с заказом
  • шинные мосты (если оговорены в заказе)
  • запасные части и принадлежности согласно спецификации на заказ
  • эксплуатационные документы в одном экземпляре
В объем эксплуатационных документов должны входить:
  • паспорт на панель ЩО-99 или на комплект панелей ЩО-99, входящих в заказ
  • техническое описание и инструкция по эксплуатации панелей ЩО-99
  • технические описания и инструкции по эксплуатации и паспорта на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями

Типоисполнение панелей ЩО-99 определяется конкретной схемой главной цепи и номинальными параметрами встраиваемых аппаратов. Панели ЩО-99 выполняются по схемам главных цепей, приведенным в каталоге и указанным в спецификации на заказ.

Сведения, необходимые для заказа

Основным документом, который необходим для правильного оформления заказа, является опросный лист, в котором указываются данные по каждой панели. Опросный лист составляется заказчиком (проектной организацией) и согласовывается с изготовителем – желательно на начальном этапе проектирования.

В опросном листе указываются следующие данные: По каждой панели, входящей в состав заказа:
  • номер схемы исполнения главных цепей
  • назначение панели
  • номинальный ток панели
  • марка, сечение и количество подходящих кабелей
  • другие сведения, необходимые для правильного выполнения заказа.

Заказ принимается к исполнению только после согласования с предприятием-изготовителем опросного листа с учётом всех возможных изменений и дополнений.

Все вопросы, связанные с изготовлением панелей с нетиповыми решениями (схем, компоновочных решений и т. д.), должны быть оговорены в отдельном документе и согласованы с изготовителем.

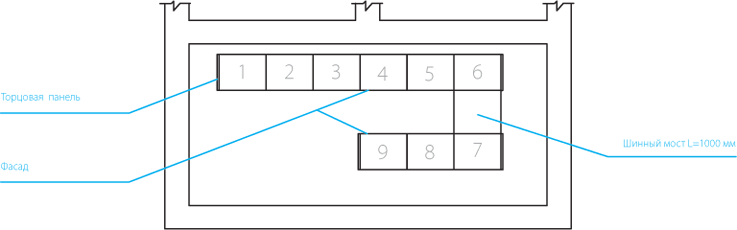

Пример построения схем

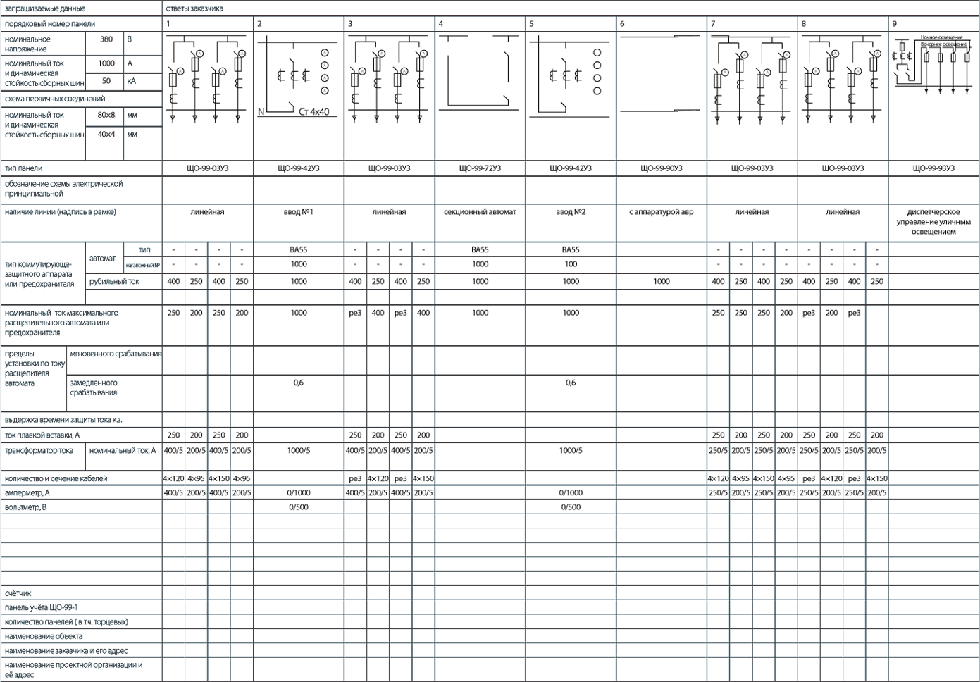

Опросный лист
