Светодиодная система аварийного и дежурного освещения «Экотон-12» (далее по тексту – «Система») предназначена для аварийного освещения морских и речных судов ограниченного района плавания, дебаркадеров, а также зданий, сооружений и транспортных средств при внезапных отключениях электросети. Систему можно использовать для акцентированной подсветки фасадов зданий и архитектурных сооружений с помощью светоцветовых решений.
Назначение и область применения
Морские и речные суда и дебаркадеры;
Промышленные, административные, общественные здания и сооружения;
Детские сады, школы, интернаты и больницы;
Вагоны метрополитена и пригородных электропоездов;
Вагоны пассажирских поездов дальнего следования;
Здания железнодорожных вокзалов, станций и станционных сооружений, площадки грузовых дворов и контейнеров;
Акцентированная цветовая подсветка железнодорожных и метро-мостов.
Отличительные особенности системы «Экотон-12»
Возможность совмещения функций аварийного и дежурного освещения;
Применение мощных светодиодов в качестве источников света;
Возможность использования цветных светодиодов;
Высокий срок службы (50-60 тысяч часов);
Низкое потребление от электросети в режиме ожидания;
Отсутствие необходимости технического обслуживания;
Степень защиты светильников IP68, возможна работа светильников при частичном затоплении судна, а также подсветка бассейнов, резервуаров и т.п.
Устройство и принцип работы
1. Система представляет собой устройство, контролирующее наличие сетевого напряжения и включающее в случае внезапного отключения электроэнергии миниатюрные сверхяркие светодиодные светильники.

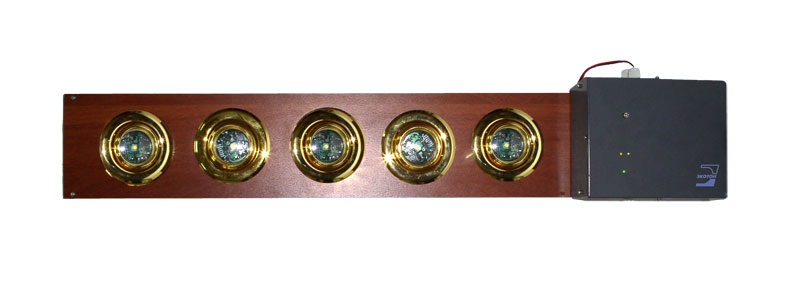

2. Система состоит из блока питания, светодиодных светильников и двухпроводного соединительного шлейфа. В соединительный шлейф параллельно подключается светильники с шагом 4-5 метров, что обеспечивает хорошую освещенность как в каждой локальной точке, так и на распределенном линейном участке. Светильник выполнен из ударопрочного пластика, внутри корпуса размещена плата управления свечением светодиода и вторичная оптика.
3. Блок питания выполнен в металлической коробке настенного исполнения. В блоке питания размещены: аккумулятор, сетевое зарядное устройство, контроллер. Аккумуляторная батарея постоянно подзаряжается от сети 220 В до номинального напряжения 12 В. В блоке питания установлены две клеммные колодки обеспечивающие аварийное и дежурное освещение. При дежурном освещении все светодиодные лампы горят одновременно с основным освещением объекта, а при отключении сети светодиодные лампы продолжают гореть, получая питание от аккумулятора. При подключении светильников к выходу аварийного освещения светодиодные лампы горят только при отсутствии сетевого напряжения. Возможно комбинированное подключение светильников.
Технические характеристики
1. Потребляемая мощность на 36 светильников, Вт, не более - 50
2. Световой поток одного светильника, лм, не менее - 100
3. Емкость аккумулятора, А/ч - 7,2
4. Минимальное время непрерывной работы в режиме аварийного освещения, час, не менее - 3
5. Время работы в режиме дежурного освещения - Не ограничено
6. Габаритные размеры блока питания, мм - 315х215х90
7. Масса блока питания, кг, не более - 2,9
8. Габаритные размеры светильника, мм - 60х85х47
9. Масса светильника, грамм, не более - 150
