Предохранители высоковольтные токоограничивающие

+7 (846) 231-43-97

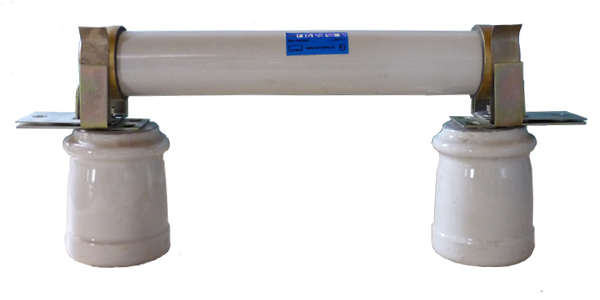

Высоковольтные предохранители ПКТ  предназначены для защиты силовых трансформаторов, а также трансформаторов напряжения, линий электропередачи воздушного и кабельного типа от 3 до 35 кВ.

Структура условного обозначения предохранителей серий ПКТ 101, ПКТ 102, ПКТ 103, ПКТ 104

ПКТ 101-10-16-20 У1

П - предохранитель;

К - с кварцевым наполнителем;

Т - для силовых трансформаторов;

1 - однополюсный;

01 - конструктивное исполнение контакта;

10 - номинальное напряжение в киловольтах;

16 - номинальный ток предохранителя в амперах;

20 - номинальный ток отключения в килоамперах;

У- климатическое исполнение;

1 - категория размещения.



Комплектация предохранителя ПКТ

Предохранитель ПКТ 101, ПКТ 102, ПКТ 103, ПКТ 104 состоит из следующих элементов и поставляется в разобранном виде:

 - патрон (заменяемый элемент) ПТ 1.1, ПТ 1.2, ПТ 1.3, ПТ 1.4 – 1 шт.

 - контакт (др. названия: губка, пинцет, держатель) К01, К02, К03, К04 – 2 шт.

 - опорный изолятор ИОРП-10-06(исполнение У3) или С4-80 (исполнение У1) – 2 шт (изоляторы устанавливаются на специальном цоколе или непосредственно на элементах конструкции распределительного устройства).



Устройство и принцип работы предохранителя ПКТ

Патрон предохранителя (рис. 1) состоит из фарфоровой трубки 3, заполненной кварцевым песком, которая армирована латунными колпачками 2 с крышками 1. Плавкие вставки изготовляют из посеребренной медной проволоки. При номинальном токе до 7.5 А используют несколько параллельных вставок 5, намотанных на ребристый керамический сердечник (рис. 1, а). При больших токах устанавливают несколько спиральных вставок (рис. 1б).

picture1-pkt

Рис. 1. Патроны предохранителей типа ПКТ: а - на номинальные токи до 7.5 А; б - на номинальные токи 10 .… 400 А;
1 - крышка; 2 - латунный колпачок; 3 - фарфоровая трубка; 4 - кварцевый песок; 5 - плавкие вставки; 6 - указатель срабатывания; 7 - пружина

Отключение тока в патроне ПТ при коротком замыкании происходит вследствие интенсивного процесса деионизации дуги, которая возникает в местах пролегания плавкой вставки, в микроскопических зазорах между песчинками кварцевого наполнителя.

Контакт предохранителей ПКТ 101 (рис. 2) состоит из контактных губок 1, охватываемых стальной скобой 2, обеспечивающей необходимое контактное давление; контактного вывода, состоящей из стольной планки 3, с медной накладной планкой 4, и ограничителей 5, обеспечивающих установку патрона в правильном положении и препятствующих выскальзыванию его из контактов при единичных сотрясениях.



k01-10

Рис.2. Контакт предохранителя ПКТ 101

Контакт предохранителей ПКТ 102 (К 02-10) отличается от контакта К 01-10, изображенного на рис. 2, шириной. Контакт предохранителей ПКТ 103 (К 03-10), в сравнении с К 02-10,  имеет одну (более массивную) контактную губку и снабжен дополнительно замком в виде откидывающейся пружинной скобы, препятствующей выпаданию патрона при действии электродинамических сил или единичных сотрясениях. Контакт предохранителя серии ПКТ 104 (К 04-10) выполнен из двух контактов от предохранителя серии ПКТ 103, собранных без стальной или медной планок и установленных на контактном выводе, представляющем собой массивную пластину.

Предохранители ПКТ 101 категории размещения 1 отличаются от предохранителей этих же категории размещения 3 формой опорных изоляторов и наличием в патроне дополнительных деталей, герметизирующих внутреннюю полость патрона.

Типоисполнение патрона

Uном., кВ Iном., А Iоткл.,кА

Длина патрона,

мм

Диаметр колпака,

мм

ПТ 1.1 10    2; 3,2; 5; 8; 10; 16; 20; 31,5    12,5; 31,5 412 55
ПТ 1.1 6 2; 3,2; 5; 8; 10; 16; 20; 31,5 20; 40 312 55
ПТ 1.2 10 31,5; 40; 50 12,5; 31,5 464 72
ПТ 1.2 6   31,5; 40; 50; 80   20; 31,5 364 72
ПТ 1.3 10 80; 100 12,5; 20; 31,5 464 72
ПТ 1.3 6 80; 100; 160 20; 31,5 364 72
ПТ 1.4 10 100; 160; 200    12,5; 20; 31,5    464 72
ПТ 1.4 6 160; 200; 315 20; 31,5 364 72



Предупреждение

Применение предохранителя ПКТ номинальным напряжением, большим напряжения сети, может при сгорании плавкой вставки привести к перенапряжению, которое окажется опасным для изоляции установки, защищаемой предохранителями.

При использовании предохранителя  ПКТ с номинальным напряжением, меньшим напряжения сети, может произойти его разрушение, потому что будет недостаточной длина плавкой вставки и дуга не погаснет.

Предохранитель с неправильно выбранным номинальным током может быть причиной ложного отключения или разрушения защищаемой установки.
