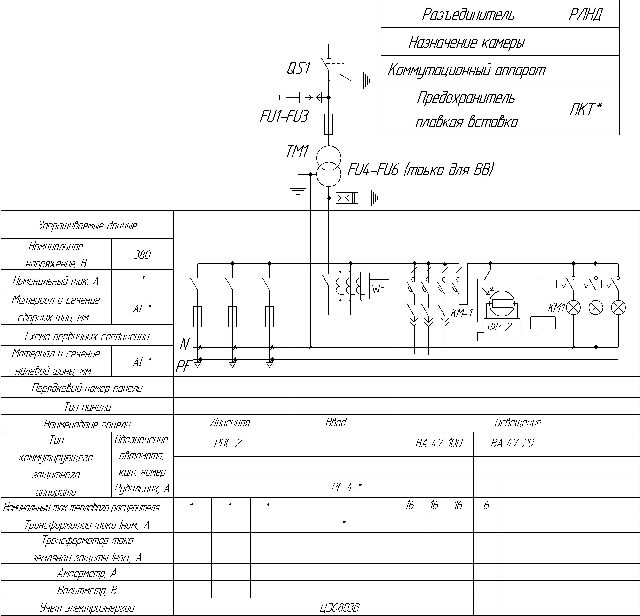

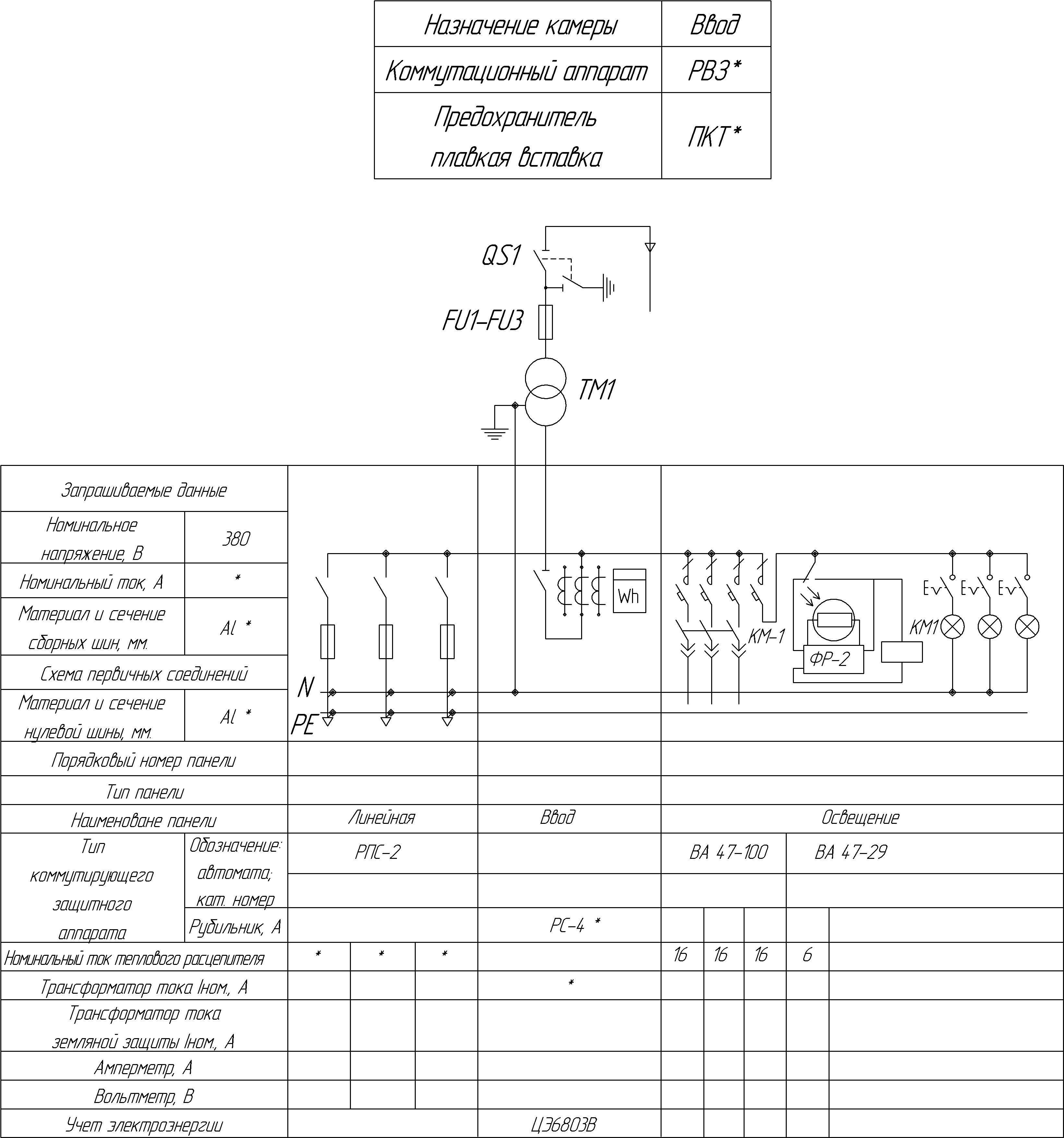

Схема главных цепей КТПНУ Т-К/К мощностью 25-160 кВА с ВН
Опросный лист КППНУ
Наименование параметра
|
КТПНУт-25
|
КТПНУт-40
|
КТПНУт-63
|
КТПНУт-100
|
КТПНУт-160
|
Мощность силового трансформатора, кВа
|
25
|
40
|
63
|
100
|
160
|
Ток плавкой вставки ПКТ на стороне ВН, а (6/10 кВ)
|
8/5
|
10/8
|
16/10
|
20/16
|
31,5/20
|
Номинальный ток, А
|
36
|
58
|
91
|
145
|
231
|
Номинальный ток вводного рубильника РС-4 на стороне НН, А*
|
400
|
Ток трансформатора тока, А
|
50/5
|
100/5
|
150/5
|
300/5
|
Сечение сборной-нулевой шин, Al, мм.
|
15х3-15х3
|
25х3-20х3
|
Коли-чество отходя-щих линий, шт.*
|
Рубильник с предохра-нителями
|
31,5А
|
3
|
2
|
-
|
-
|
-
|
63А
|
-
|
1
|
2
|
2
|
-
|
80А
|
-
|
-
|
1
|
1
|
1
|
100А
|
-
|
-
|
-
|
1
|
1
|
160А
|
-
|
-
|
-
|
-
|
2
|
*По требованию Заказчика возможна установка в качестве вводного и отходящих коммутационных аппаратов по стороне НН: ВА, RBK, АРС.

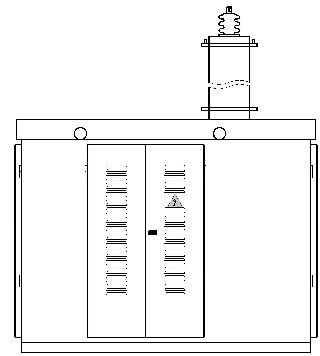

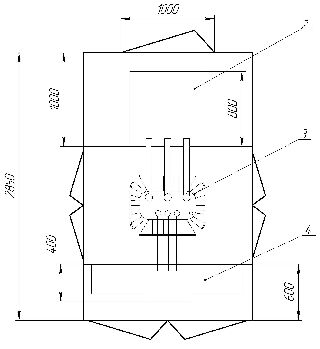

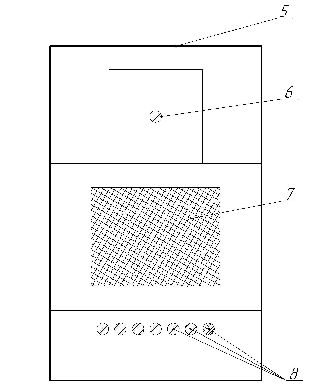

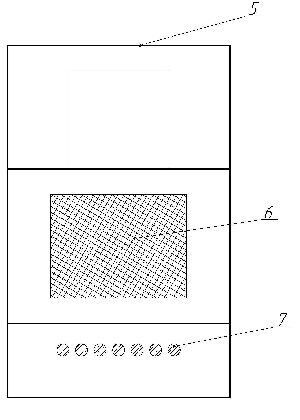

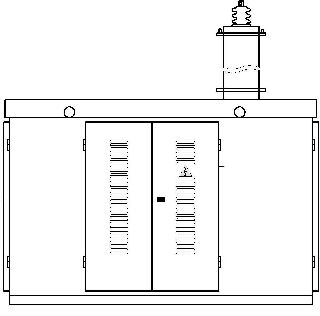

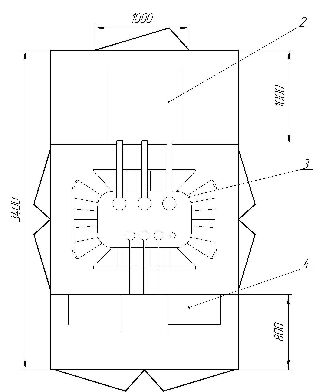

Общий вид, основание КТПНУ Т-К/К мощностью 25-160 кВА с ВН
*Ширина КТПНУ зависит от количества отходящих фидеров
-
1. КТПНУ 10 кВ (основное оборудование)
-
2. Камера КСО
-
3. Силовой трансформатор ТМГ-10(6)/0,4
-
4. РУНН 0,4 кВ
-
5. Основание КТПНУ
-
6. Отверстия для ввода кабелей 6(10 КВ)
-
7. Маслоприемник
-
8. Отверстия для вывода кабеля 0,4 кВ
Отгрузочные размеры (ширина*длина*высота) 1940*2990*2300

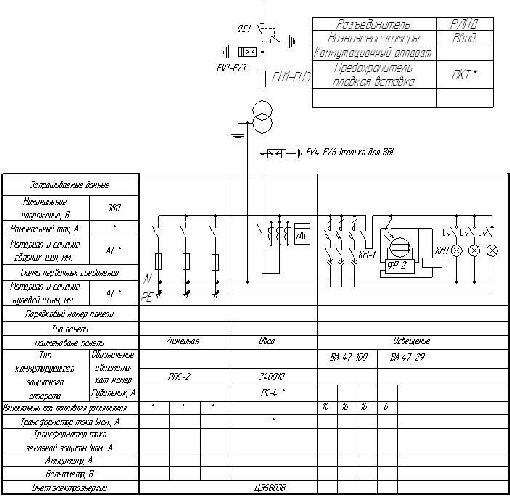

Схема главных цепей КТПНУ Т-В/К(В) мощностью 25-160 кВА с ВН
Наименование параметра
|
КТПНУт-25
|
КТПНУт-40
|
КТПНУт-63
|
КТПНУт-100
|
КТПНУт-160
|
Мощность силового трансформатора, кВа
|
25
|
40
|
63
|
100
|
160
|
Ток плавкой вставки ПКТ на стороне ВН, а (6/10 кВ)
|
8/5
|
10/8
|
16/10
|
20/16
|
31,5/20
|
Номинальный ток, А
|
36
|
58
|
91
|
145
|
231
|
Номинальный ток вводного рубильника РС-4 на стороне НН, А*
|
400
|
Ток трансформатора тока, А
|
50/5
|
100/5
|
150/5
|
300/5
|
Сечение сборной-нулевой шин, Al, мм.
|
15х3-15х3
|
25х3-20х3
|
Коли-чество отходя-щих линий, шт.*
|
Рубильник с предохра-нителями
|
31,5А
|
3
|
2
|
-
|
-
|
-
|
63А
|
-
|
1
|
2
|
2
|
-
|
80А
|
-
|
-
|
1
|
1
|
1
|
100А
|
-
|
-
|
-
|
1
|
1
|
160А
|
-
|
-
|
-
|
-
|
2
|
*По требованию Заказчика возможна установка в качестве вводного и отходящих коммутационных аппаратов по стороне НН: ВА, RBK, АРС.

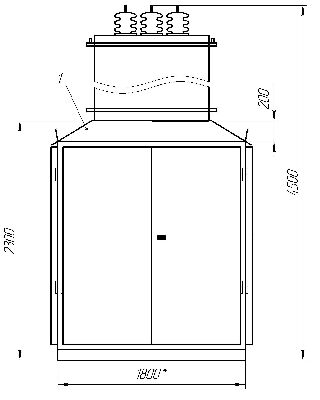

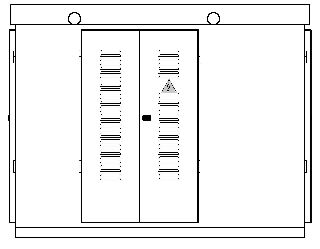

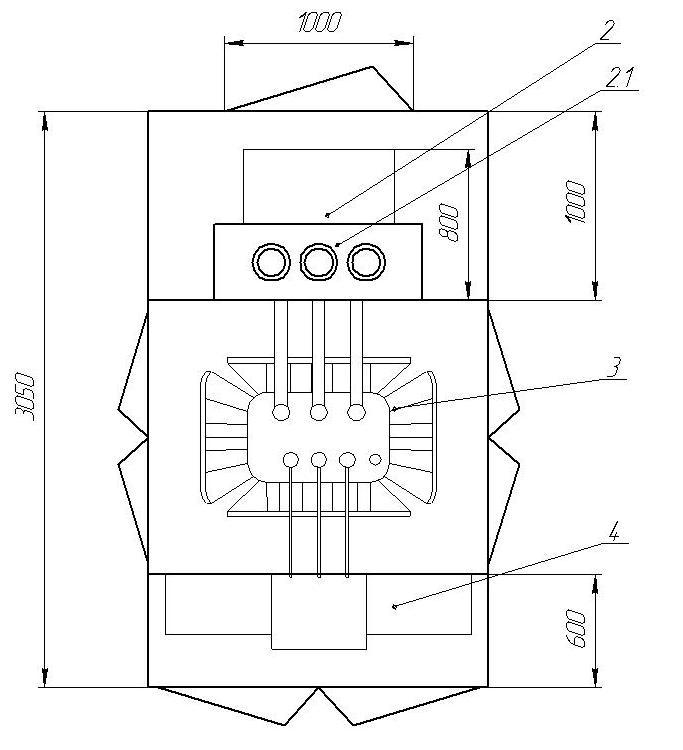

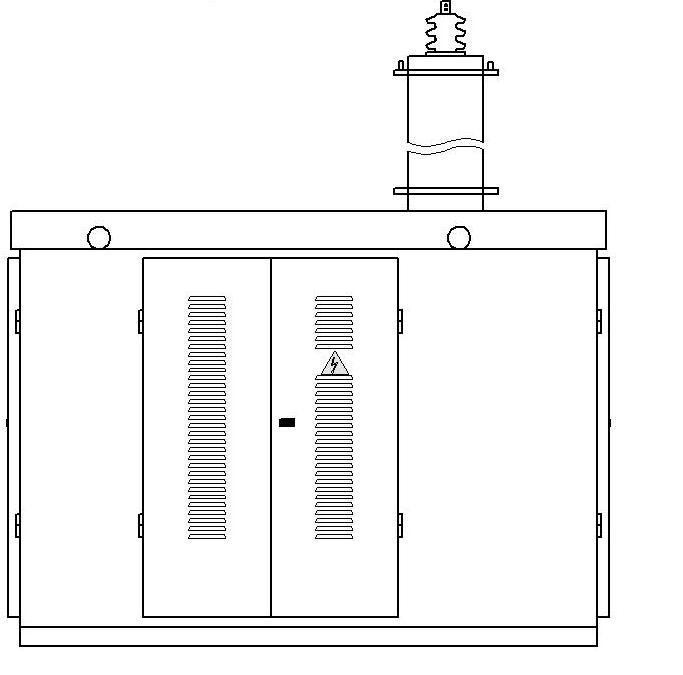

Общий вид, основание КТПНУ Т-В/К(В) мощностью 25-160 кВА с ВН
*Ширина КТПНУ зависит от количества отходящих фидеров
1. КТПНУ 10 кВ (основное оборудование)
2. Камера КСО
3. Силовой трансформатор ТМГ-10(6)/0,4
4. РУНН 0,4 кВ
5. Основание КТПНУ
6. Отверстия для ввода кабелей 6(10 КВ)
7. Маслоприемник
8. Отверстия для вывода кабеля 0,4 кВ
Отгрузочные размеры (ширина*длина*высота) 1940*2990*2300

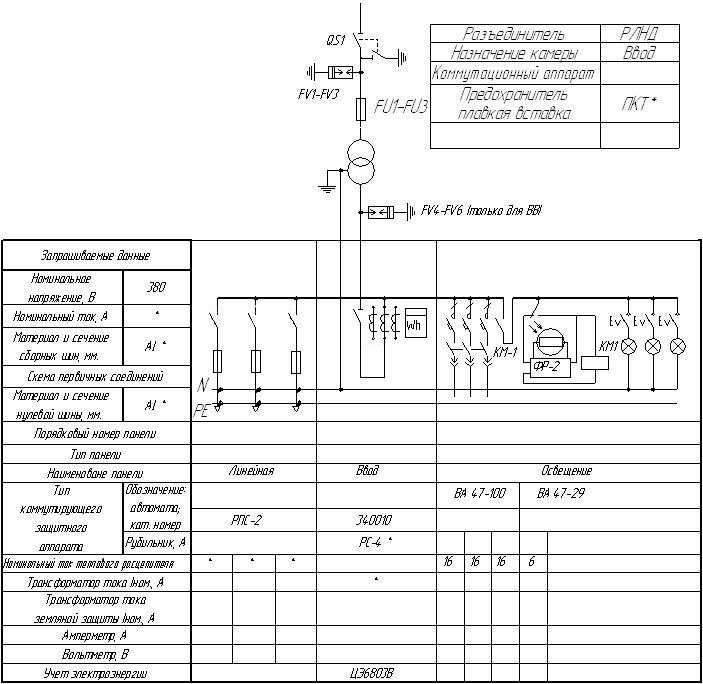

Схема главных цепей КТПНУ Т-К/К мощностью 250 кВА с ВН
Наименование параметра
|
КТПНУт-250
|
Мощность силового трансформатора, кВа
|
250
|
Ток плавкой вставки ПКТ на стороне ВН, а (6/10 кВ)
|
40/31,5
|
Номинальный ток, А
|
361
|
Номинальный ток вводного рубильника РС-4 на стороне НН, А*
|
400
|
Ток трансформатора тока, А
|
400/5
|
Сечение сборной-нулевой шин, Al, мм.
|
40х4-30х3
|
Количество отходящих линий, шт.*
|
Рубильник с предохра-нителями
|
100А
|
2
|
160А
|
3
|
*По требованию Заказчика возможна установка в качестве вводного и отходящих коммутационных аппаратов по стороне НН: ВА, RBK, АРС.

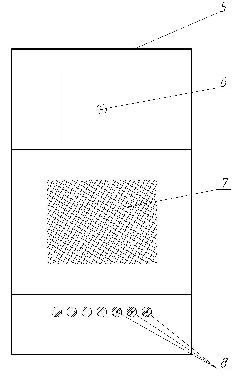

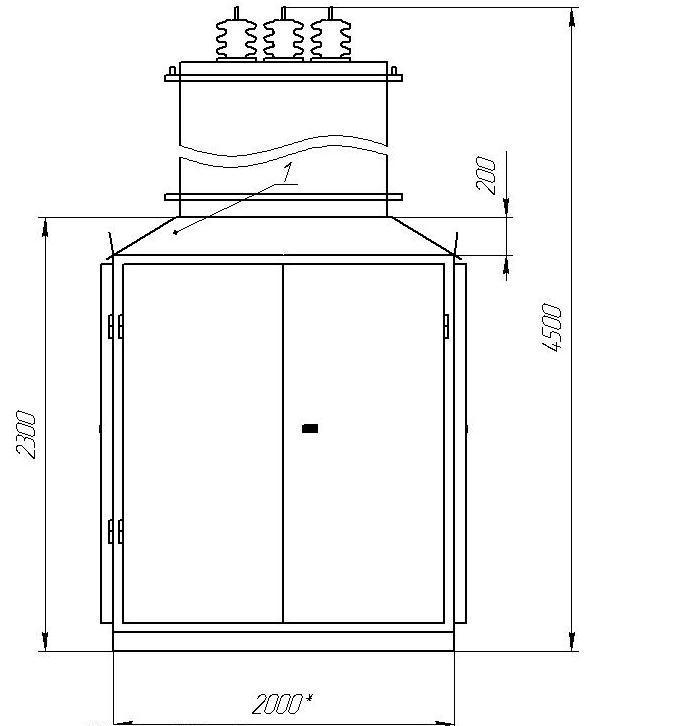

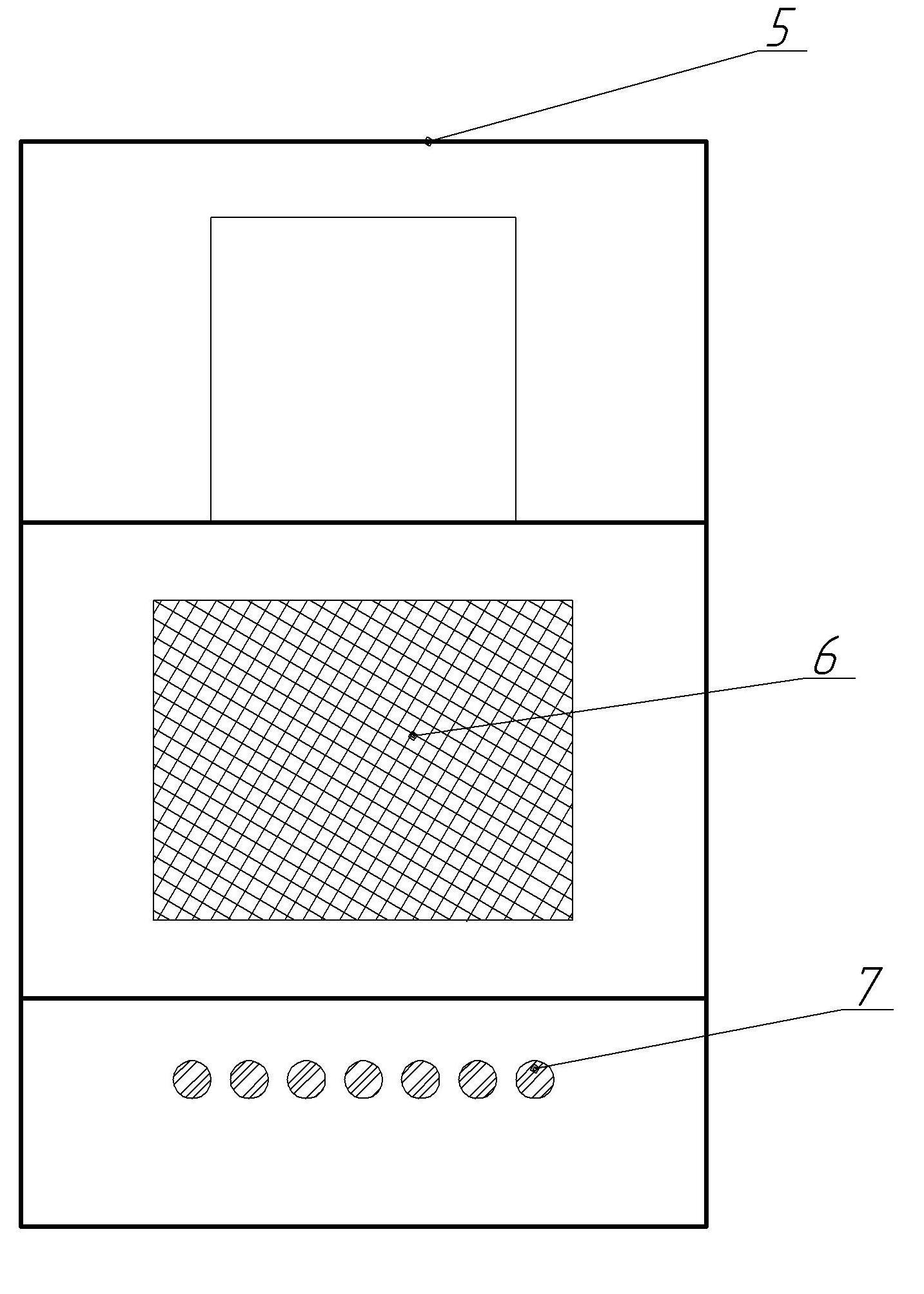

Общий вид, основание КТПНУ Т-К/К мощностью
250 кВА с ВН
*Ширина КТПНУ зависит от количества отходящих фидеров
1. КТПНУ 10 кВ (основное оборудование)
2. Камера КСО
3. Силовой трансформатор ТМГ-10(6)/0,4
4. РУНН 0,4 кВ
5. Основание КТПНУ
6. Отверстия для ввода кабелей 6(10 КВ)
7. Маслоприемник
8. Отверстия для вывода кабеля 0,4 кВ
Отгрузочные размеры (ширина*длина*высота) 2140*3190*2300
Схема главных цепей КТПНУ Т-В/К(В) мощностью 250 кВА с ВН
Наименование параметра
|
КТПНУт-250
|
Мощность силового трансформатора, кВа
|
250
|
Ток плавкой вставки ПКТ на стороне ВН, а (6/10 кВ)
|
40/31,5
|
Номинальный ток, А
|
361
|
Номинальный ток вводного рубильника РС-4 на стороне НН, А*
|
400
|
Ток трансформатора тока, А
|
400/5
|
Сечение сборной-нулевой шин, Al, мм.
|
40х4-30х3
|
Количество отходящих линий, шт.*
|
Рубильник с предохра-нителями
|
100А
|
2
|
160А
|
3
|
*По требованию Заказчика возможна установка в качестве вводного и отходящих коммутационных аппаратов по стороне НН: ВА, RBK, АРС.

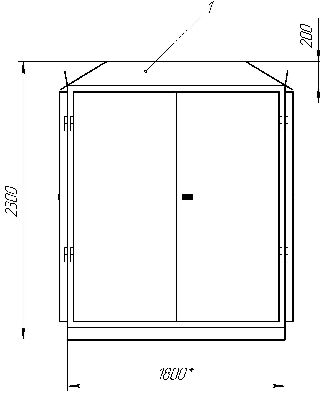

Общий вид, основание КТПНУ Т-В/К(В) мощностью 250 кВА с ВН
*Ширина КТПНУ зависит от количества отходящих фидеров
1. КТПНУ 10 кВ (основное оборудование)
2. Камера КСО
3. Силовой трансформатор ТМГ-10(6)/0,4
4. РУНН 0,4 кВ
5. Основание КТПНУ
6. Маслоприемник
7. Отверстия для вывода кабеля 0,4 кВ
Отгрузочные размеры (ширина*длина*высота) 2140*3190*2500
Схема главных цепей КТПНУ Т-К/К мощностью 400-630 кВА с ВН
Наименование параметра
|
КТПНУт-400
|
КТПНУт-630
|
Мощность силового трансформатора, кВа
|
400
|
630
|
Ток плавкой вставки ПКТ на стороне ВН, а (6/10 кВ)
|
50/40
|
100/80
|
Номинальный ток, А
|
578
|
-
|
Номинальный ток вводного рубильника РС-4 на стороне НН, А*
|
630
|
1000
|
Ток трансформатора тока, А
|
600/5
|
1000/5
|
Сечение сборной-нулевой шин, Al, мм.
|
50х5-40х4
|
80х6-60х6
|
Количество отходящих линий, шт.*
|
Рубильник с предохра-нителями
|
100А
|
2
|
2
|
160А
|
2
|
2
|
250А
|
2
|
2
|
400А
|
-
|
2
|
*По требованию Заказчика возможна установка в качестве вводного и отходящих коммутационных аппаратов по стороне НН: ВА, RBK, АРС.

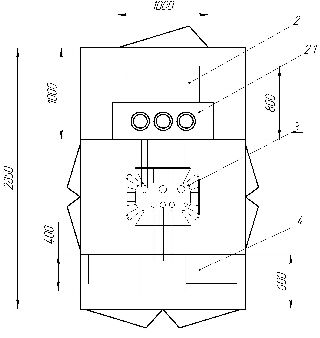

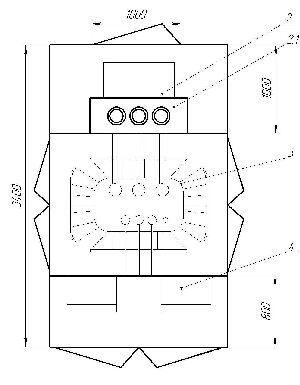

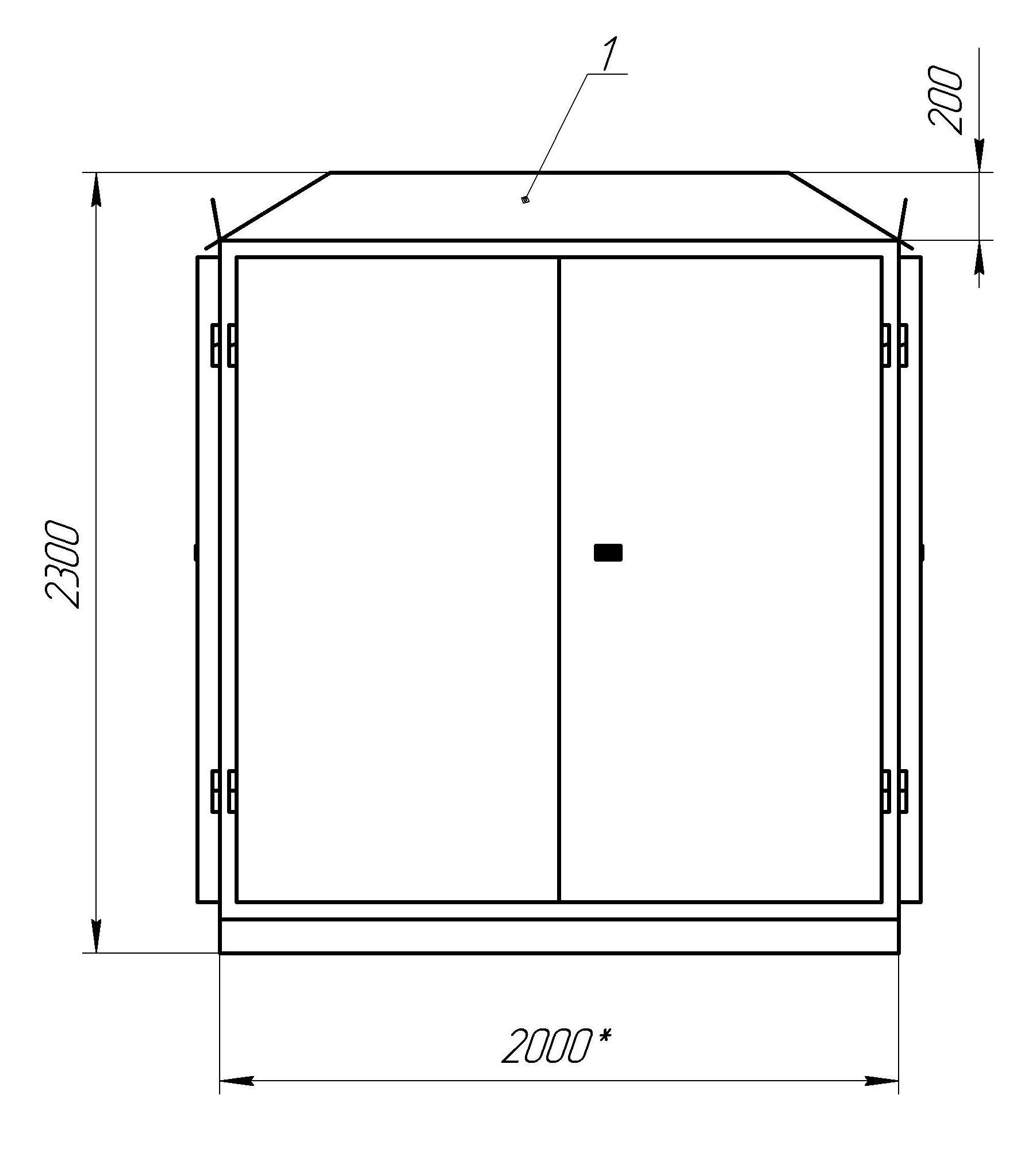

Общий вид, основание КТПНУ Т-К/К мощностью 400-630 кВА с ВН
*Ширина КТПНУ зависит от количества отходящих фидеров
1. КТПНУ 10 кВ (основное оборудование)
2. Камера КСО
3. Силовой трансформатор ТМГ-10(6)/0,4
4. РУНН 0,4 кВ
5. Основание КТПНУ
6. Отверстия для ввода кабелей 6(10 КВ)
7. Маслоприемник
8. Отверстия для вывода кабеля 0,4 кВ
Отгрузочные размеры (ширина*длина*высота) 2140*3540*2300
Схема главных цепей КТПНУ Т-В/К(В) мощностью 400-630 кВА с ВН
Наименование параметра
|
КТПНУт-400
|
КТПНУт-630
|
Мощность силового трансформатора, кВа
|
400
|
630
|
Ток плавкой вставки ПКТ на стороне ВН, а (6/10 кВ)
|
50/40
|
100/80
|
Номинальный ток, А
|
578
|
-
|
Номинальный ток вводного рубильника РС-4 на стороне НН, А*
|
630
|
1000
|
Ток трансформатора тока, А
|
600/5
|
1000/5
|
Сечение сборной-нулевой шин, Al, мм.
|
50х5-40х4
|
80х6-60х6
|
Количество отходящих линий, шт.*
|
Рубильник с предохра-нителями
|
100А
|
2
|
2
|
160А
|
2
|
2
|
250А
|
2
|
2
|
400А
|
-
|
2
|
*По требованию Заказчика возможна установка в качестве вводного и отходящих коммутационных аппаратов по стороне НН: ВА, RBK, АРС.

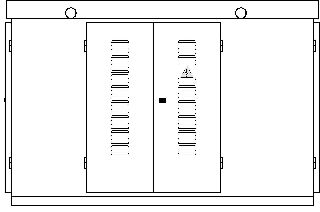

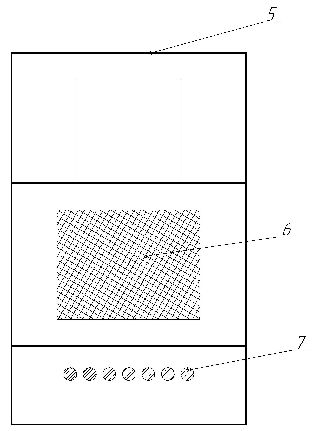

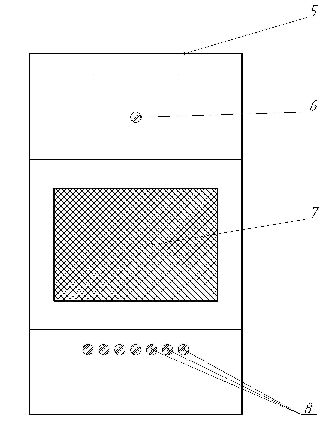

Общий вид, основание КТПНУ Т-В/К(В) мощностью 400-630 кВА с ВН
*Ширина КТПНУ зависит от количества отходящих фидеров
1. КТПНУ 10 кВ (основное оборудование)
2. Камера КСО
3. Силовой трансформатор ТМГ-10(6)/0,4
4. РУНН 0,4 кВ
5. Основание КТПНУ
6. Маслоприемник
7. Отверстия для вывода кабеля 0,4 кВ
Отгрузочные размеры (ширина*длина*высота) 2140*3540*2500
