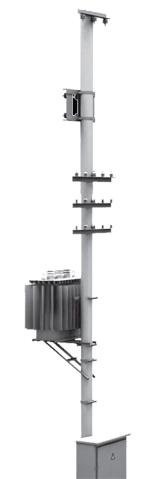

Подстанции трансформаторные столбовые типа КТПС мощностью 4–100 кВа однотрансформаторные наружной установки служат для приёма электрической энергии трёхфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, преобразования в электроэнергию напряжением 0,4 кВ и электроснабжения сельскохозяйственных потребителей, отдельных населённых пунктов, небольших промышленных объектов и других потребителей.
КТПС мощностью 4–100 кВа оформляются в виде конструкции, содержащей низковольтный шкаф и платформу для установки силового трансформатора, а также кронштейнов для установки высоковольтных предохранителей, разрядников и разъединителя с приводом. c

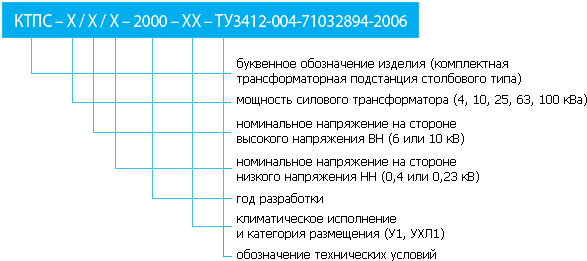

Структура условного обозначения КТП столбового типа мощностью от 4 до 100 кВ
Дополнительно в структуру условного обозначения
КТП столбового типа вводится обозначение высоковольтного ввода и низковольтного вывода, например:
-
ВВ – воздушный высоковольтный ввод, воздушный низковольтный вывод;
-
ВК – воздушный высоковольтный ввод, кабельный низковольтный вывод.
Пример записи условного обозначения
КТП с силовым трансформатором мощностью 160 кВа, напряжением на стороне высокого напряжения ВН 6 кВ, с воздушным высоковольтным вводом и кабельным низковольтным выводом столбового исполнения при заказе и в других документах: КТПС-160/6/0,4-2006-У1- ТУ 3412-004071032894-2006
Схема электрическая принципиальная КТПС
|
обозначение |
наименование |
количество |
|
FU1…FU3 |
предохранитель высоковольтный |
3 |
|
|
|
|
|
FU4…FU6 |
предохранитель низковольтный |
3 |
|
FV1…FV3 |
разрядник высоковольтный |
3 |
|
FV4…FV6 |
разрядник низковольтный |
3 |
|
PI1 |
счётчик |
1 |
|
BL1 |
фотодатчик |
1 |
|
KV1 |
фотореле |
1 |
|
QS1 |
разъединитель |
1 |
|
QF1…QF3 |
автомат. выключатель/рубильник |
3 |
|
T1 |
силовой трансформатор |
1 |
|
R1…R2 |
резистор |
2 |
|
SA1, SA2 |
переключатель |
2 |
|
KM1 |
пускатель магнитный |
1 |
|
XS |
розетка штепсельная |
1 |
Масса без трансформатора не более 160 кг

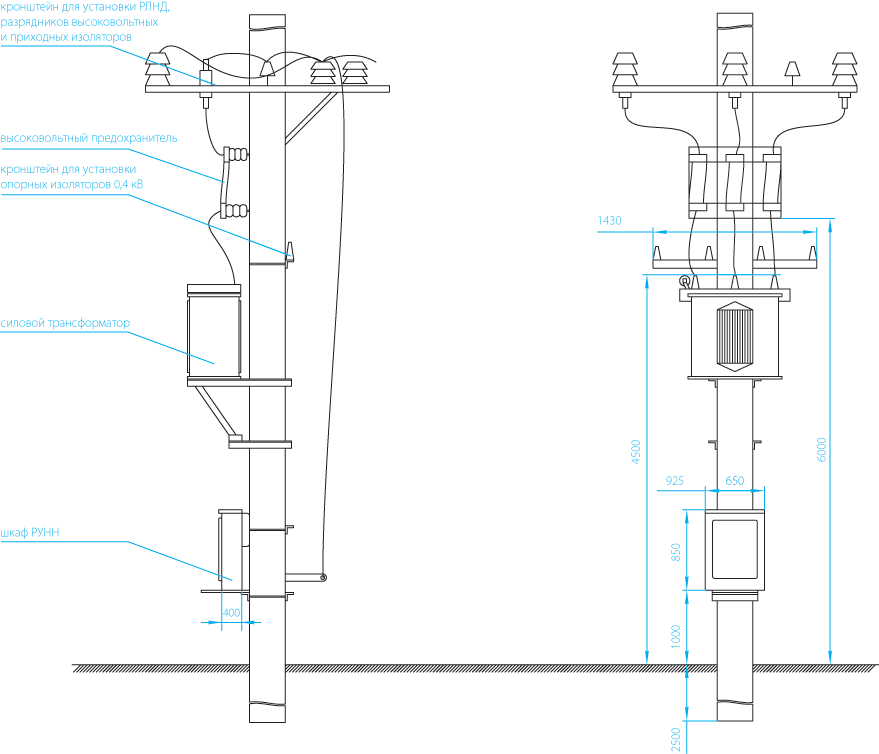

Габаритные размеры КТПС
