Опросный лист КППНУ-ББ

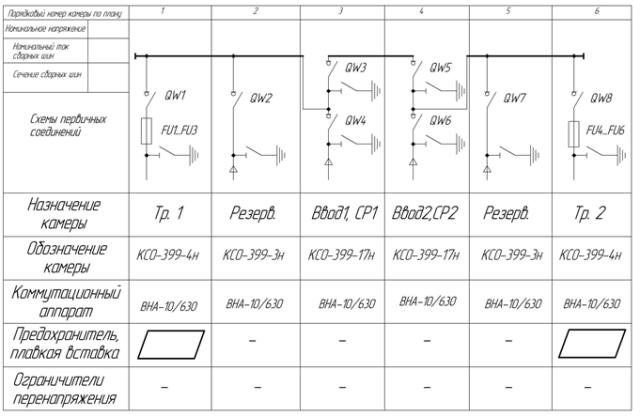

Схемы главных цепей трансформаторной подстанции наружной установки проходного типа с двумя трансформаторами мощностью 100-1000 кВа Схема УВН-10(6)кВ:

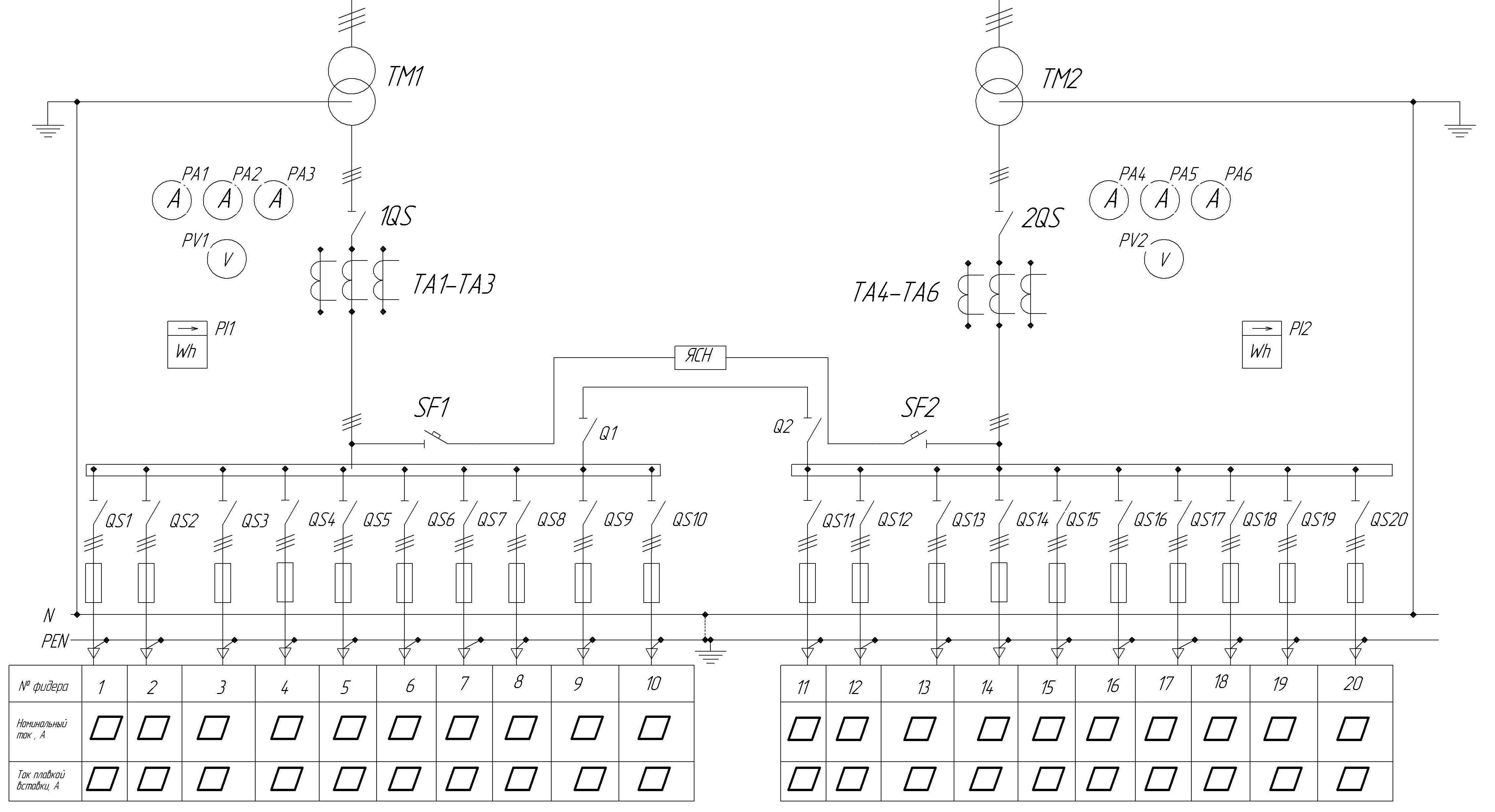

Схема РУНН-0,4 кВ:
Наименование параметра
|
2КТПНУп-100
|
2КТПНУп-160
|
2КТПНУп-250
|
2КТПНУп-400
|
2КТПНУп-630
|
|
|
Мощность силового трансформатора, кВа
|
2х100
|
2х160
|
2х250
|
2х400
|
2х630
|
|
Ток плавкой вставки ПКТ на стороне ВН, а (6/10 кВ)
|
20/16
|
31,5/20
|
40/31,5
|
80/50
|
100/80
|
|
Номинальный ток, А
|
160
|
250
|
400
|
630
|
1000
|
|
Номинальный ток вводного рубильника РС на стороне НН, А
|
250
|
250
|
400
|
630
|
1000
|
|
|
|
1600
|
Ток трансформатора тока, А
|
150/5
|
300/5
|
400/5
|
600/5
|
1000/5
|
|
1500/5
|
|
Сечение сборной-нулевой шин, Al, мм.
|
25х3-20х3
|
40х4-30х3
|
50х5-40х4
|
50х5-40х4
|
80х6-60х6
|
|
|
|
80х8-60х6
|
Коли-чество отходящих линий, шт.*
|
Рубильник с предохра-нителями
|
31,5А
|
6
|
4
|
-
|
4
|
-
|
|
|
63А
|
-
|
2
|
4
|
4
|
4
|
|
80А
|
-
|
-
|
2
|
-
|
2
|
|
100А
|
-
|
-
|
-
|
8
|
2
|
|
160А
|
-
|
-
|
-
|
-
|
-
|
|
Наименование параметра
|
2КТПНУт-1000
|
|
Мощность силового трансформатора, кВа
|
2х1000
|
Ток плавкой вставки ПКТ на стороне ВН, а (6/10 кВ)
|
160/100
|
Номинальный ток, А
|
-
|
Номинальный ток вводного рубильника РЕ на стороне НН, А*
|
1600
|
Ток трансформатора тока, А
|
1500/5
|
Сечение сборной-нулевой шин, Cu, мм.
|
80х8-60х6
|
Количество отходящих линий, шт.*
|
Рубильник с предохра-нителями
|
100А
|
4
|
160А
|
4
|
250А
|
-
|
400А
|
8
|
630А
|
-
|
* - По требованию заказчика на вводе и на отходящих линиях могут быть установлены другие коммутирующие аппараты.

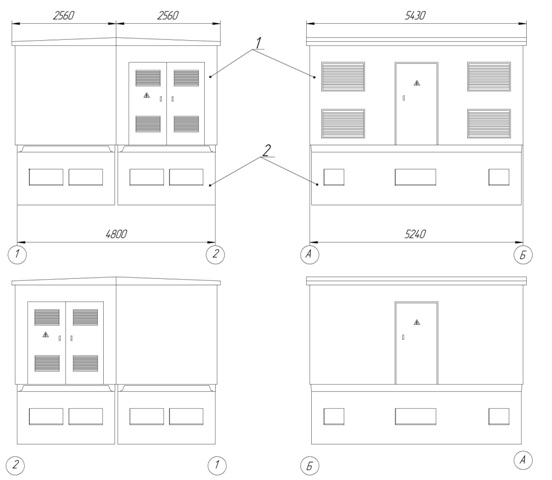

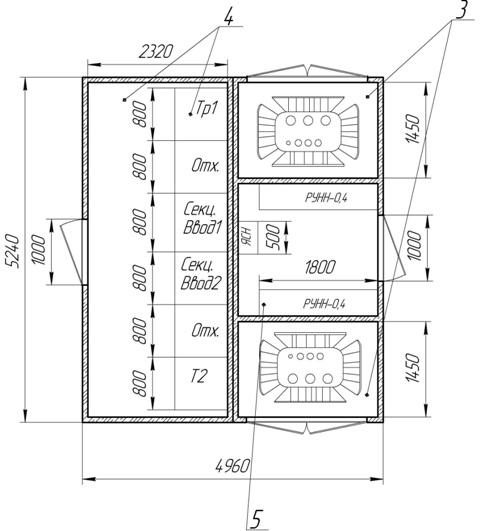

Общий вид, основание 2КТПНУББ П-К/К мощностью 100-1000 кВА с ВН
1. Объемный надземный блок;
2. Объемный подземный блок;
3. Трансформаторный отсек;
4. Отсек УВН-10(6);
5. Отсек РУНН-0,4.
