Камера серии КСО-398, Камера КСО-399М

Камеры серии КСО-398, КСО-399М
Версия для печати

Камеры серии КСО-398, КСО-399М
Цена договорная
+7 (846) 231-43-79
zaovec@mail.ru
Отправить заявку

Быстрая доставкаПроверенные и самые быстрые транспортные компании и курьеры доставят товар в любую точку страны точно в срок.
Варианты оплатыБезналичный расчет для юридических лиц. Своевременное предоставление финансовой документации
Круглосуточный прием заявок. КП за 15 минутКупить электротехническую продукцию можно в любое удобное время. Мы на связи 24 часа в сутки, 7 дней в неделю. Коммерческое предложение из наличия в течение 15 минут. Пишите и звоните нам!
Гарантия производителяПоставки исключительно новой продукции. Сертификат. Паспорт. Заводская гарантия

Опросный лист КСО398, КСО399

Камеры сборные одностороннего обслуживания КСО 366, КСО З66М (малогабаритные) напряжением 6-10 кВ (в дальнейшем – «камеры КСО») предназначены для комплектования распределительных устройств переменного трёхфазного тока изолированной или заземленной через дугогасительный реактор нейтралью.

Камеры КСО устанавливаются в закрытых сухих помещениях на высоте не более 1000 метров над уровнем моря, при температуре воздуха от -20 °С до +35 °С и относительной влажности до 80%, при отсутствии химически активных и взрывоопасных газов и паров, а также токопроводящей пыли, в концентрациях, разрушающих металлы и изоляцию.

Степень защиты по ГОСТ 14254-IP20 – для наружных оболочек фасада и боковых крайних камер.

Номинальный режим работы камер КСО – продолжительный.

Комплектные распределительные устройства, собранные из камер КСО, отличаются высокой надежностью в эксплуатации.

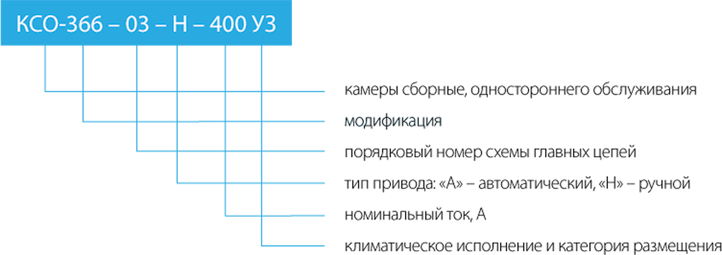

Структура условного обозначения

Пример записи обозначений камер КСО при их заказе и в документации другой продукции, в которой они могут быть применены:

Камера КСО 366 со схемой главных цепей 03, номинальным током 400 А: КСО-366 – 03 – Н – 400 – УЗ

Камеры КСО-366, КСО-366М изготавливаются по техническому заданию и опросному листу заказчика.

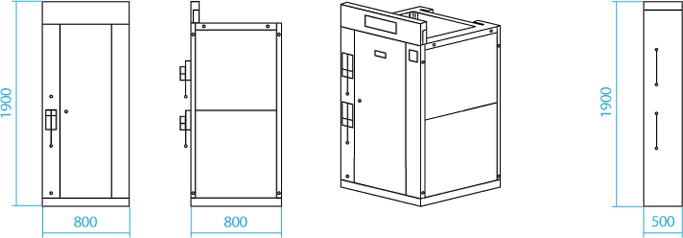

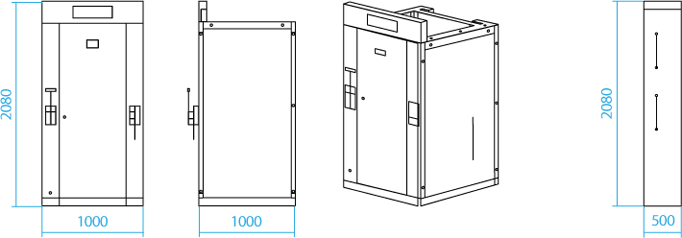

Габаритные и установочные размеры


Основные технические данные

наименование параметра значение
номинальное напряжение, кВ 6; 10
наибольшее рабочее напряжение (линейное), кВ 7,2; 12
номинальный ток главных цепей камер КСО, А 200; 400; 630
номинальные рабочие токи камер, А 20, 32, 40, 50, 80, 100, 160*
номинальный ток сборных шин, А 630
ток термической стойкости (кратковременный ток в течение 1с), кА 10
ток электродинамической стойкости (амплитуда), кА 25
изоляция номинальная, по ГОСТ 1516.1-76
номинальное напряжение вторичных соединений
переменного оперативного тока, В
100 – 200**
габаритные размеры, мм КСО 366 КСО 366М
ширина 1000 800
глубина 1000 800
высота 2080 1900
масса камер, кг (не более) КСО 366 КСО 366М
с выключателем нагрузки и разъединителями 300 250
с трансформатором напряжения 280 230
с разъединителями заземления сборных шин 120 100
* – номинальный рабочий ток соответствует номинальному току плавной вставки предохранителя выключателя нагрузки, устанавливаемого в камерах КСО согласно заказу.
** – номинальное напряжение цепей вторичных соединений соответствует напряжению и роду тока отключающего электромагнита привода и оговаривается в заказе.

Состав изделия


признак классификации исполнение камер КСО
наименование камер КСО
в зависимости от установленной
в них аппаратуры
• с выключателем нагрузки
• с разъединителем
• с вводным разъединителем и трансформатором напряжения
• с разъединителем и трансформатором напряжения
• с заземляющими разъединителями
• с секционным разъединителем
• с разъединителем и разрядником
• с приводами разъединителя
система сборных шин с одной системой сборных шин
условия обслуживания с односторонним обслуживанием
исполнение линейных высоковольтных вводов (подсоединений) кабельные и шинные
изоляция ошиновки с неизолированными шинами
род установки для внутренней установки в помещениях с электрооборудованием
степень защиты от воздействия окружающей среды без специальной защиты
степень защиты по ГОСТ 14254 IP20 – для наружных оболочек фасада и боковых крайних камер
Поставка камер осуществляется поштучно или блоками, в соответствии со схемами главных цепей.

Типоисполнение камер КСО определяется конкретной схемой главной цепи и номинальными параметрами встраиваемых аппаратов. Камеры КСО выполняются по схемам главных цепей, приведенным в каталоге и указанным в спецификации на заказ.

В комплект поставки входят:
  • камеры КСО с аппаратурой и приборами главных цепей в соответствии с заказом
  • шинные мосты (если оговорены в заказе)
  • запасные части и принадлежности согласно спецификации на заказ
  • эксплуатационные документы в одном экземпляре
В объём эксплуатационных документов должны входить:
  • паспорт на камеру КСО или на комплект камер КСО, входящих в заказ
  • техническое описание и инструкция по эксплуатации КСО
  • технические описания и инструкции по эксплуатации и паспорта на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями.

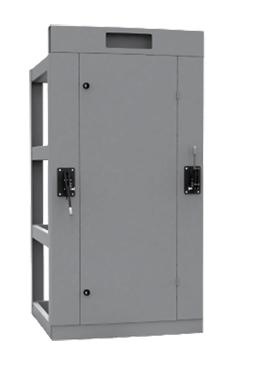

Устройство камер КСО-366, КСО-366М

Камера КСО-366 представляет собой металлоконструкцию, собранную из листовых гнутых профилей.

Внутри камер размещена аппаратура главных цепей. Рукоятки приводов выключателя нагрузки (разъединителя) и заземляющих ножей расположены с фасадной стороны камеры. Доступ в камеру обеспечивает дверь, на которой имеется смотровое окно для обзора внутренней части камеры.

Над дверью камеры имеется отсек под патрон для лампы освещения внутреннего оборудования камеры, что обеспечивает возможность замены перегоревших ламп без снятия напряжения с камеры КСО.

Напряжение для внутреннего освещения должно быть не выше 36 В. Цепи вторичных соединений выполнены на рабочее напряжение 110-220 В.

Комплектные распределительные устройства, собранные из камер КСО, комплектуются ошиновкой и шинными мостами. Ошиновка камер выполняется шинами из алюминия или меди и их сплавов. Шинные мосты служат для перехода сборных шин с одного ряда камер на другой. На шинных мостах могут располагаться секционные разъединители. Привода управления этими разъединителями размещаются на торцевых панелях или на камерах с заземляющими разъединителями. Длина шинных мостов рассчитана на проход между рядами камер от 2000 до 3900 мм.

В камерах КСО предусмотрены следующие механические блокировки:
  • не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки
  • не допускающая включение заземляющих ножей при включенных главных ножах разъединителя
  • не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки
  • не допускающая включение главных ножей при включенных заземляющих ножах разъединителя

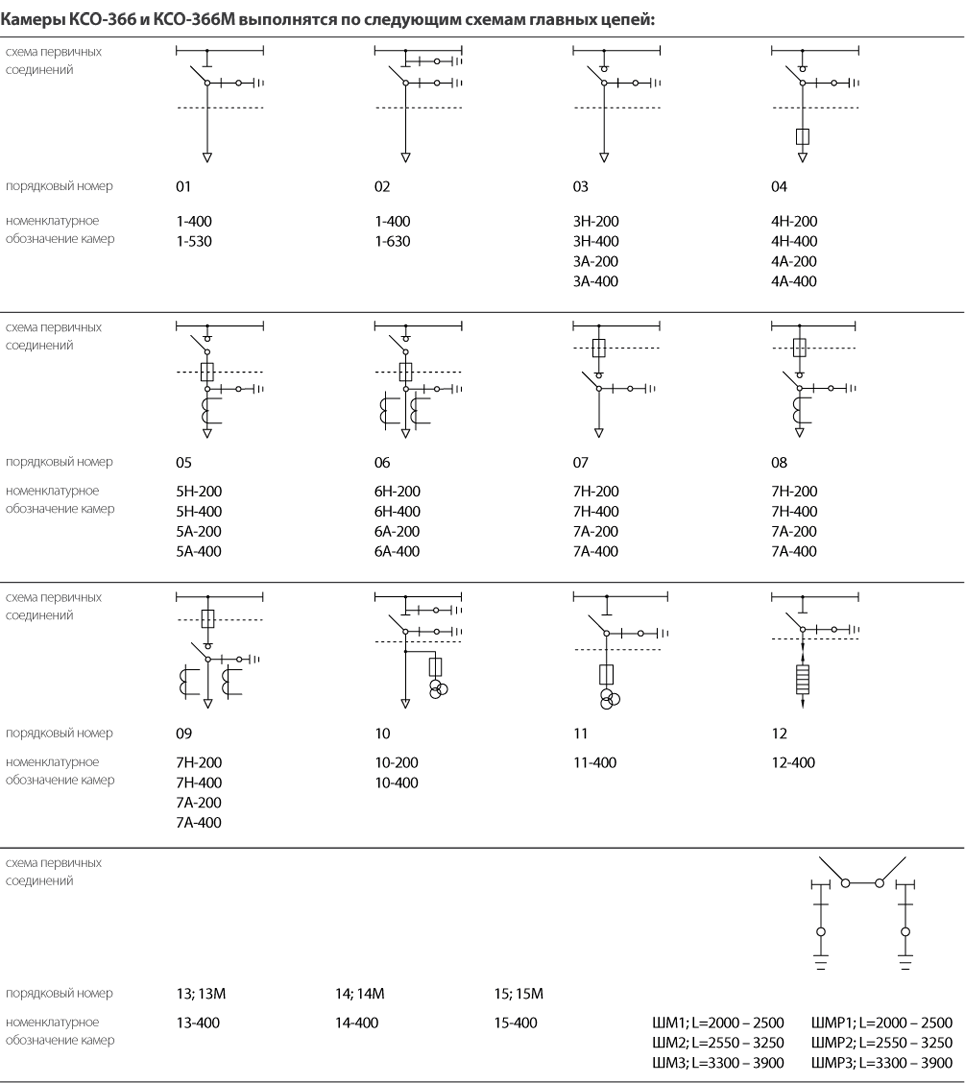

Схемы главных цепей КСО-366, КСО-366М

Сведения, необходимые для заказа

Основным документом, который необходим для правильного оформления заказа, является опросный лист, в котором указываются данные по каждой камере, входящей в состав РУ – 10(6) кВ. Опросный лист составляется заказчиком (проектной организацией) и согласовывается с изготовителем – желательно на начальном этапе проектирования.

В опросном листе указываются следующие данные: По каждой камере, входящей в состав заказа:
  • номер схемы исполнения главных цепей
  • номер камеры в РУ
  • назначение камеры
  • номинальный ток камеры
  • количество и тип ограничителей перенапряжения
  • ток плавкой вставки высоковольтного предохранителя
  • марка, сечение и количество подходящих кабелей
  • номинальное напряжение камер (6 или 10 кВ)
  • номинальный ток сборных шин РУ. План расположения камер в РУ с указанием основных размеров:
  • помещения
  • размещения камер
  • шинных мостов
  • кабельных каналов
  • шинных (воздушных) вводов
Данные по оборудованию, входящему в состав поставки РУ:
  • шинный мост, его тип, место установки
  • для закрытия торцов сборных шин наличие и количество боковых экранов
  • особенности расположения и маркировки сборных шин
  • установка концевых выключателей положения разъединителей и блокировочных замков
  • другие сведения, необходимые для правильного выполнения заказа

Заказ принимается к исполнению только после согласования с предприятием-изготовителем опросного листа с учётом всех возможных изменений и дополнений.

Все вопросы, связанные с изготовлением камер с нетиповыми решениями (схем, компоновочных решений и т. д.), должны быть оговорены в отдельном документе и согласованы с изготовителем.

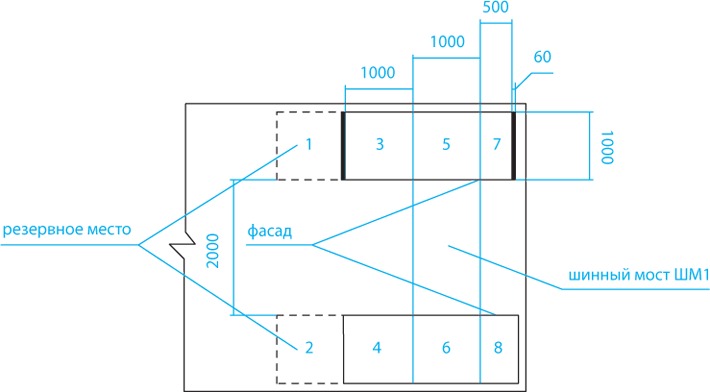

Пример построения схем

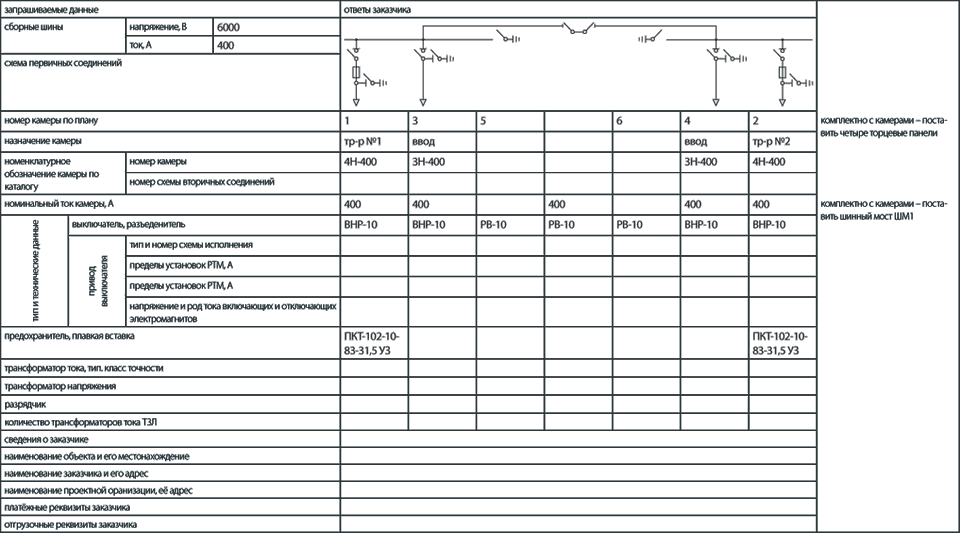

Опросный лист
