Трансформатор ТЛК-10(ТЛК-СТ-10)КУПИТЬ со склада в Самаре.В наличии.Краткие сроки поставки. Доставка по всей РФ.Цены от производителя.Характеристики,фото на сайте

ТЛК-10,ТЛК-СТ-10,ТОЛ-СТ-10 трансформаторы тока
Версия для печати

ТЛК-10,ТЛК-СТ-10,ТОЛ-СТ-10 трансформаторы тока
  • ТЛК-10 с доставкой по РФ и СНГ | Цена | Сроки | Видео | Напрямую от производителя
  • Трансформатор тока ТЛК-10 Цена | Сроки | Видео | Техническое описание
  • Трансформатор тока ТЛК-10 Цена | Сроки | Видео | Техническое описание
Цена договорная

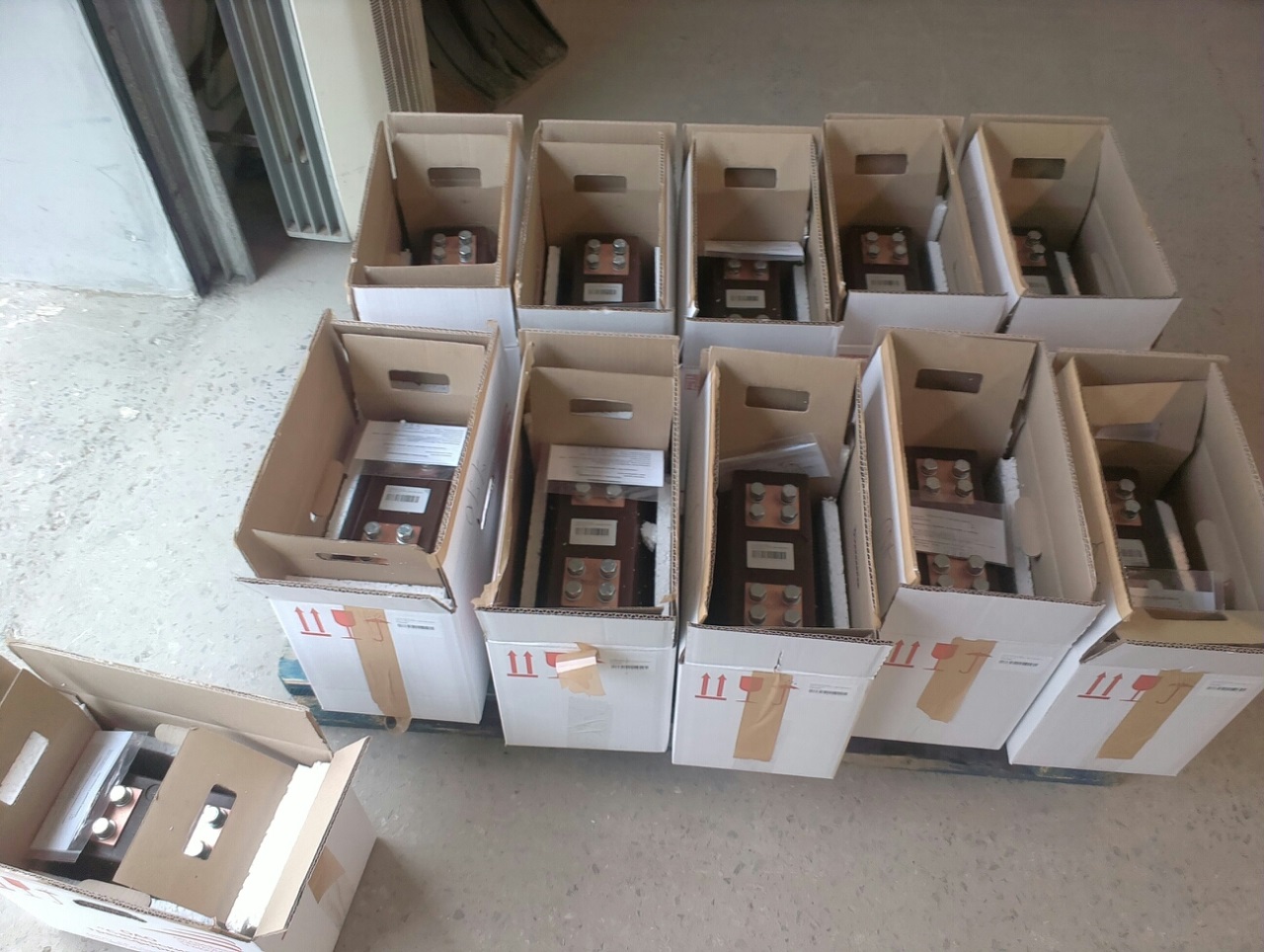

товар имеется на складе в большом количестве
+7 (846) 231-43-79
zaovec@mail.ru
Отправить заявку

Быстрая доставкаПроверенные и самые быстрые транспортные компании и курьеры доставят товар в любую точку страны точно в срок.
Варианты оплатыБезналичный расчет для юридических лиц. Своевременное предоставление финансовой документации
Круглосуточный прием заявок. КП за 15 минутКупить электротехническую продукцию можно в любое удобное время. Мы на связи 24 часа в сутки, 7 дней в неделю. Коммерческое предложение из наличия в течение 15 минут. Пишите и звоните нам!
Гарантия производителяПоставки исключительно новой продукции. Сертификат. Паспорт. Заводская гарантия

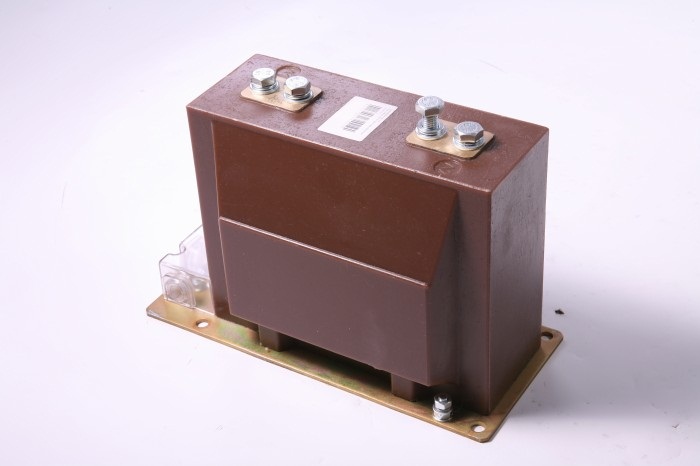

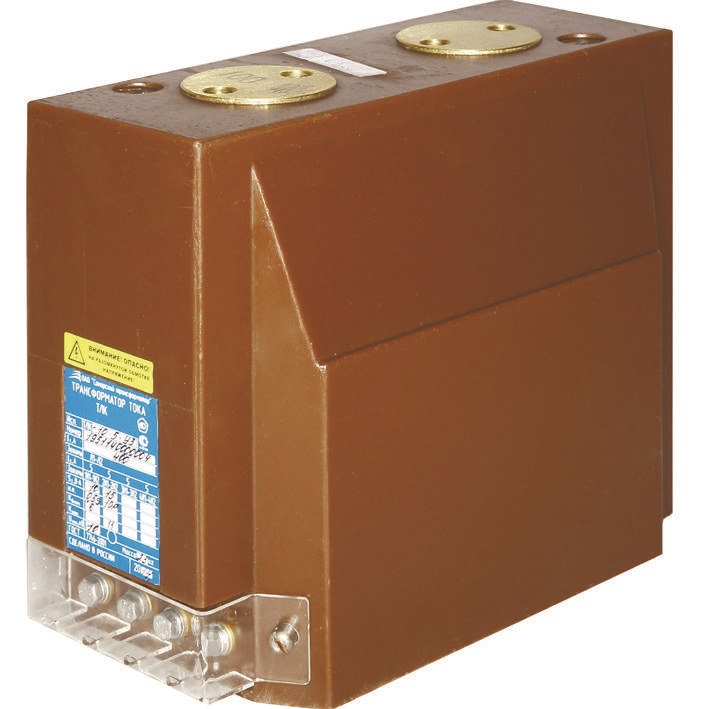

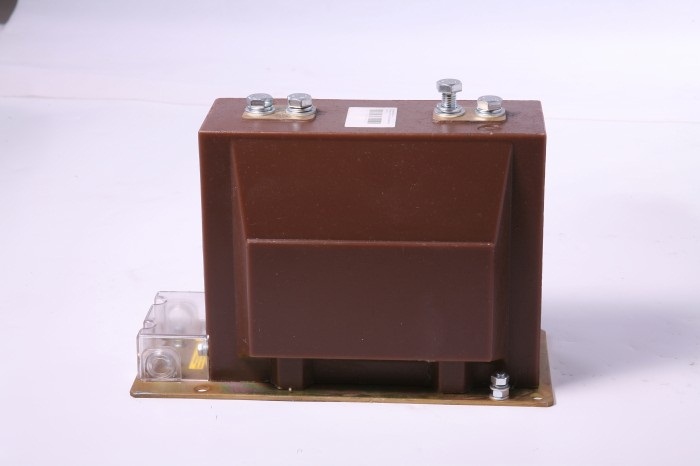

Трансформатор тока ТЛК-10(ТЛК-СТ-10,ТОЛ-СТ-10) опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.

Трансформатор ТЛК-10(ТЛК-СТ-10,ТОЛ-СТ-10) устанавливается в комплектные распределительные устройства (КРУ) внутренней установки, а также в сборные камеры одностороннего обслуживания (КСО) для изолирования цепей вторичных соединений от высокого напряжения.

Трансформаторы изготавливаются разных конструктивных вариантов, которые определяются:

  • расположением вторичных выводов
  • установочными размерами
  • для тока термической стойкости 40 кА
  • вторичными выводами выполненными гибким проводом
  • количеством вторичных обмоток.

Климатическое исполнение «У» или «Т», категория размещения 3 или 2 по ГОСТ 15150.

Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения (внешний вид защитной крышки показан на видео).



СМОТРЕТЬ ВИДЕО ТЛК-10(ТЛК-СТ-10,ТОЛ-СТ-10) Самара Трансформаторы тока

Для просмотра ВИДЕО: 1) Нажмите на кнопку пуск в центральной панели видео.

2) Нажмите на кнопку ПОЛНЫЙ ЭКРАН в нижнем правом углу панели ВИДЕО.
Кликайте сейчас >>





Трансформаторы могут изготавливаться с переключением по первичной или вторичной обмотке.

Пример условного обозначения опорного 2-х обмоточного трансформатора тока с литой изоляцией на номинальное напряжение 10 кВ конструктивного варианта исполнения 5, c вторичными обмотками:
- для подключения цепей измерения, с классом точности 0,5 и нагрузкой 10 ВА;
- для подключения цепей защиты, с классом точности 10Р и нагрузкой 15 ВА;
на номинальный первичный ток от 5 до 2000 Ампер, номинальный вторичный ток 5 Ампер, климатического исполнения «У» категории размещения 3 по ГОСТ 15150-69 при размещении заказа у ЗАО «ВолгаЭнергоКомплект»  г. Самара:


Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-5/5-5/5 0,35 1,54 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-10/5-10/5 0,65 2,8 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-15/5-15/5 1,2 3 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-20/5-20/5 1,8 4,7 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-30/5-30/5 3,2 8 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-40/5-40/5 3,2 8 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-50/5-50/5 8 25 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-75/5-75/5 10 25 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-100/5-100/5 20 52 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-150/5-150/5 20 52 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-200/5-200/5 20 52 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-300/5-300/5 31,5 52 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-400/5-400/5 31,5 52 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-500/5-500/5 31,5 81 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-600/5-600/5 31,5 81 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-800/5-800/5 31,5 81 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-1000/5-1000/5 40 100 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-1500/5-1500/5 40 100 У3

Трансформатор тока ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-2000/5-2000/5 40 100 У3


Внимание!
Принимаем заказы на изготовление 2-х, 3-х, 4-х обмоточных трансформаторов тока ТЛК-10, с классами точности для измерений и учёта 0,2S; 0,2; 0,5S; 0,5 и с классами точности для защиты 10Р.


Ниже представлена линейка трансформаторов тока ТЛК-10 (3-х обмоточные)

Сообщаем о расширении линейки 3-х обмоточных трансформаторов тока ТЛК-10, а именно:

для конструктивного исполнения ТЛК-10-4, ТЛК-10-5, ТЛК-10-6, ТЛК-10-7, ТЛК-10-8


● ТЛК-10-4,5,6,7,8 (5/5-2000/5) 0,5/0,5/10Р У3, У2, Т3 (3-х обмоточные)
● ТЛК-10-4,5,6,7,8 (5/5-2000/5) 0,5/10Р/10Р У3, У2, Т3 (3-х обмоточные)
● ТЛК-10-4,5,6,7,8 (5/5-2000/5) 0,5S/0,5/10Р У3, У2, Т3 (3-х обмоточные)
● ТЛК-10-4,5,6,7,8 (5/5-2000/5) 0,5S/0,5S/10Р У3, У2, Т3 (3-х обмоточные)
● ТЛК-10-4,5,6,7,8 (5/5-2000/5) 0,2/0,2/10Р У3, У2, Т3 (3-х обмоточные)
● ТЛК-10-4,5,6,7,8 (5/5-2000/5) 0,2S/0,2S/10Р У3, У2, Т3 (3-х обмоточные)

для конструктивного исполнения ТЛК-10-9, ТЛК-10-10 с гибкими выводами

● ТЛК-10-9,10 (5/5-2000/5) 0,5/0,5/10Р У3, У2, Т3 (3-х обмоточные)
● ТЛК-10-9,10 (5/5-2000/5) 0,5/10Р/10Р У3, У2, Т3 (3-х обмоточные)
● ТЛК-10-9,10 (5/5-2000/5) 0,5S/0,5/10Р У3, У2, Т3 (3-х обмоточные)
● ТЛК-10-9,10 (5/5-2000/5) 0,5S/0,5S/10Р У3, У2, Т3 (3-х обмоточные)
● ТЛК-10-9,10 (5/5-2000/5) 0,2/0,2/10Р У3, У2, Т3 (3-х обмоточные)
● ТЛК-10-9,10 (5/5-2000/5) 0,2S/0,2S/10Р У3, У2, Т3 (3-х обмоточные)

КУПИТЬ ТРАНСФОРМАТОР ТЛК-10 Самара:

(846) 231-43-97, 231-43-97. ЗВОНИТЕ!


Представляем линейку малогабаритных опорных трансформаторов тока ТЛК-СТ-10-15 (15.4).
Трансформаторы доступны к заказу с классами точности 0,5,0,5S,0,2S для измерительной обмотки и 10Р для защитной. Выпускаются только 2-х обмоточными. Токовый диапазон 5/5-2000/5.
- ТЛК-СТ-10-15 - расположение вывовов вторичных обмоток аналог ТЛК-10-5 (ТЛК-СТ-10-5(1))
- ТЛК-СТ-10-15.4 - расположение вывовод вторичных обмток аналог ТЛК-10-6 (ТЛК-СТ-10-6(1))
Данные трансформаторы имеют стандартные посадочные места, но за счет оптимизации формы трансформатора удалось снизить цену.
Пример - трансформаторы ТЛК-СТ-10-15 с классами точности 0,5S/10Р на 2019 год  по цене в РФ пожалуй самые дешевые.


Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА- 5/5- 5/5 1 2,5У3
Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА- 10/5- 10/5 2 2,8 У2
Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА- 15/5- 15/5 2 3 У2
Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА- 20/5-20/5 2 4,7 У2
Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА- 30/5-30/5 5 8 У2
Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА- 40/5-40/5 5 8 У2
Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА- 50/5-50/5 5 25 У2
Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА- 75/5-75/5 10 25 У2
Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА-100/5-100/5 10 25 У2
Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА-150/5-150/5 16 40 У2
Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА-200/5-200/5 20 52 У2
Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА-300/5-300/5 31,5 52 У2
Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА-400/5-400/5 40 100 У2
Трансформатор ТЛК -СТ-10-15(1)-0,5SFS10/10P10-10ВА-15ВА-600/5-600/5 40 100У2



Технические параметры трансформаторов тока ТЛК-СТ-10

Параметр
Значение


Конструктивное исполнение
3; 4; 4М1;
5; 5(2); 5(3);
5М; 5М1; 6;
9; 9М1; 10

7; 8;
8(3); 14

11; 12; 12.1;
12.2


13


15
Номинальное напряжение, кВ
10
Наибольшее рабочее напряжение, кВ
12
Номинальная частота, Гц
50
Номинальный первичный ток, А
5-2000
5-3000
5-2000
5-2500
5-2000
Номинальный вторичный ток, А
1; 5*
Количество вторичных обмоток
2-3
2-4
2
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА:
-  для учета и измерения
-  для защиты


10*
15*
Класс точности обмоток:
-  для учета и измерения
-  для защиты

0,2S; 0,2; 0,5S; 0,5
5Р; 10Р*

* стандартное значение

Отличительные особенности исполнений трансформаторов (ТОЛ)ТЛК-СТ-10

Конструктив- ное исполне- ние
Макс. количество вторичных обмоток
Тип вторичных выводов
Распо- ложение вторич- ных выводов
Метал- лическое основание
Межосе- вое раc- стояние первич- ных выво- дов
Наличие барьеров
Клемма
Провод ПВ3
3
3

c торца
80

4
3

c торца
120

4М1
3

c торца
120
5
3

c торца

80

5(2); 5(3)
3

c торца

80

5М; 5М1
3

c торца

80
6
3

снизу

80

7
3

c торца

80

8; 8(3)
3

снизу

80

9
3

c торца

80

9М1
3

c торца
80
10
3

снизу

80

11
4

c торца
120

12
4

c торца

80

12.1
4

c торца

80

12.2
4

c торца

80

12М1
4

c торца

80
13
4

c торца

120

14
3

c торца

80

15
2

c торца

80



В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых.

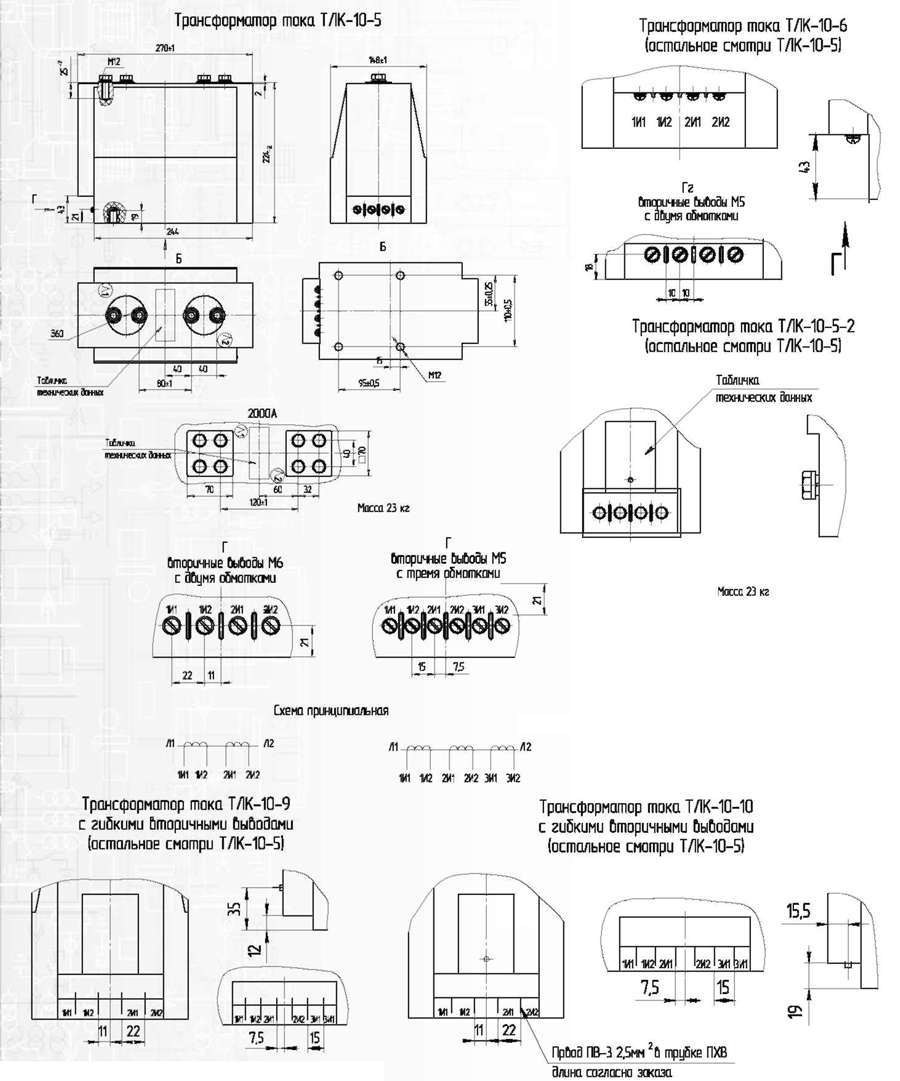

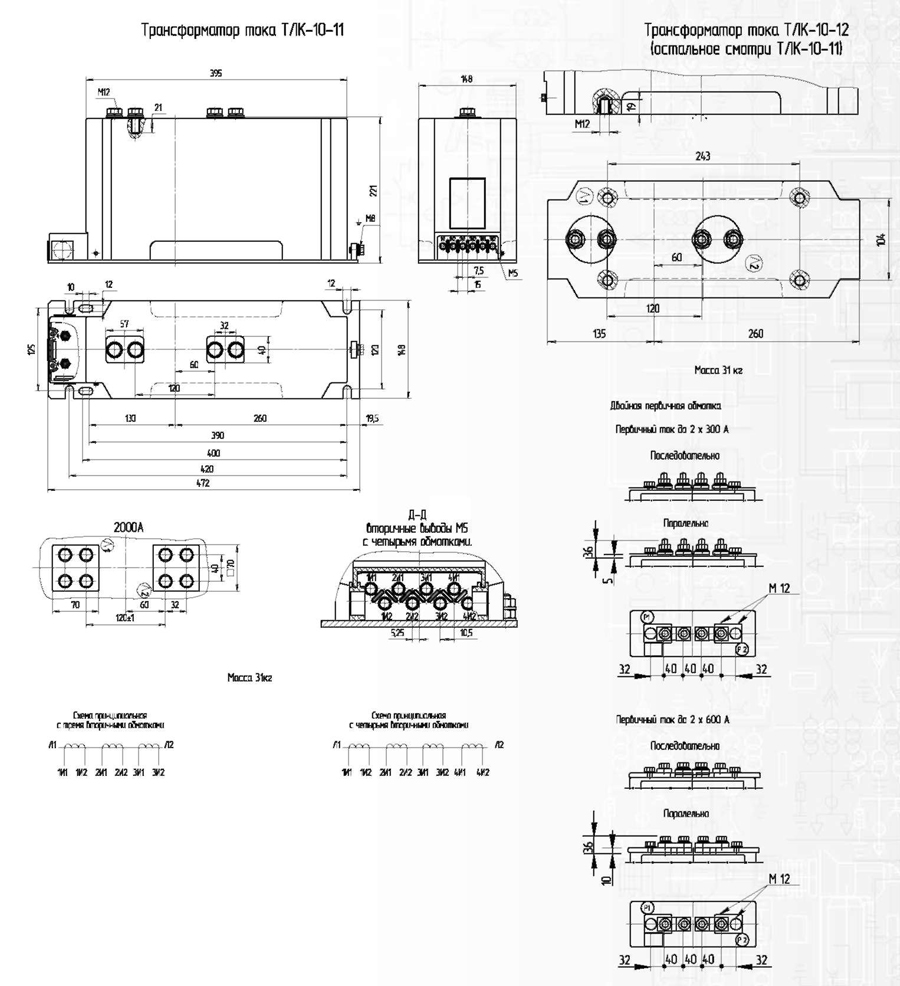

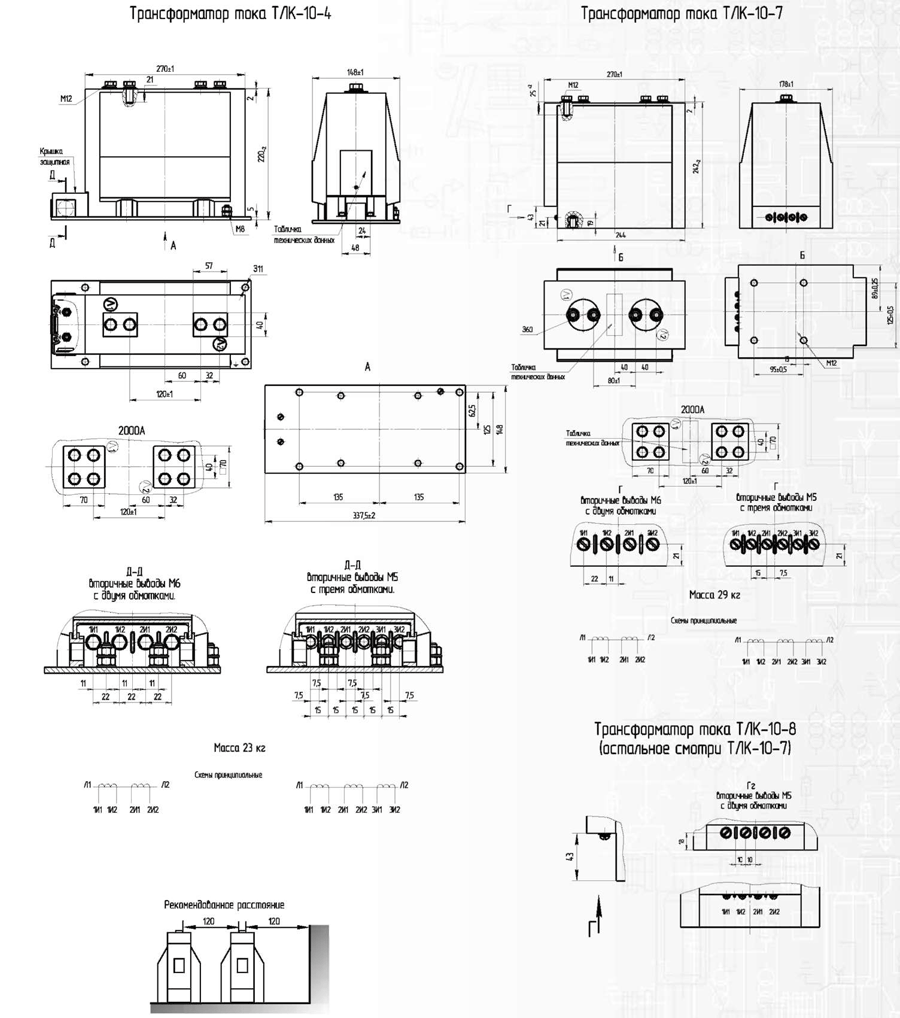

Габаритные и установочные размеры



Трансформатор ТЛК / трансформатор ТЛК 10 / ТЛК 10 / трансформатор ТЛК  / трансформатор тока ТЛК 10 / продажа (куплю) трансформатор ТЛК 10 / куплю трансформатор /  трансформатор цена / трансформатор тока ТЛК Самара / трансформаторы тока и напряжения в г. Самара. Обращайтесь!
