ТПЛ-10С аналог ТПЛ-10М (СЗТТ) трансформаторы

Версия для печати

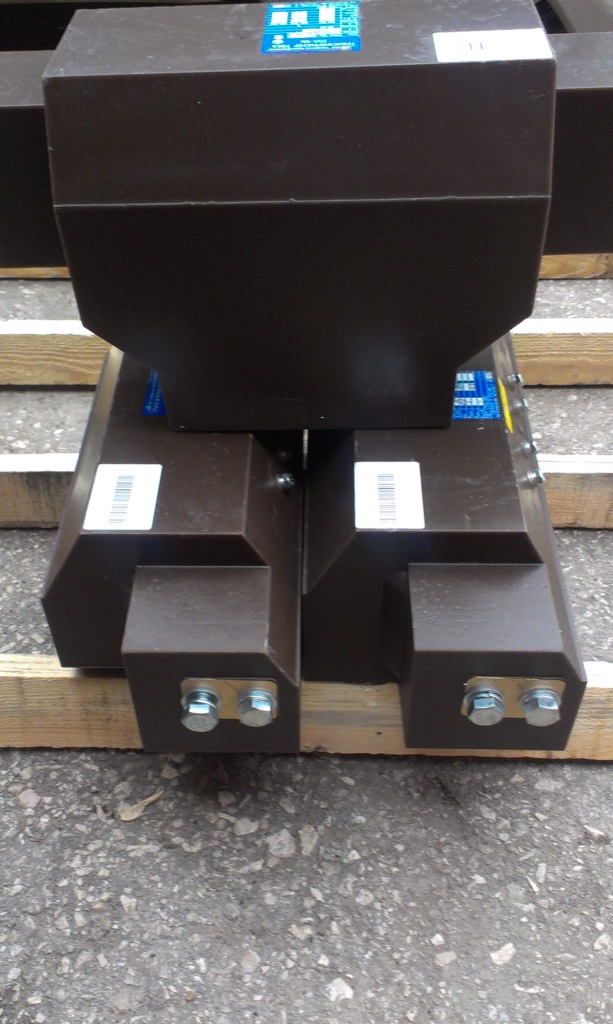

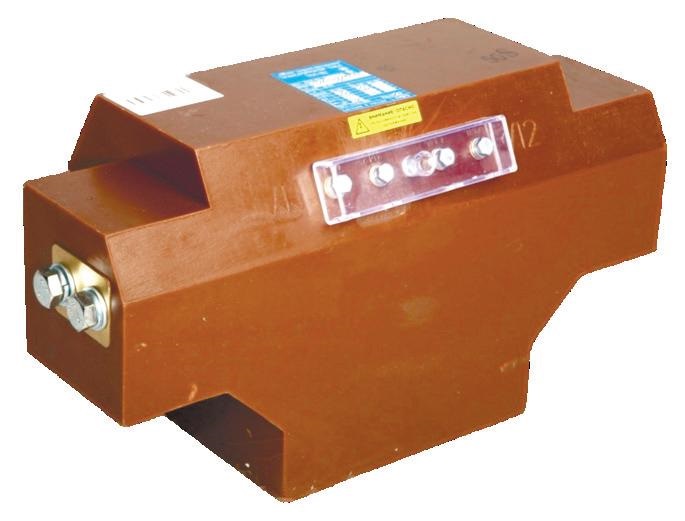

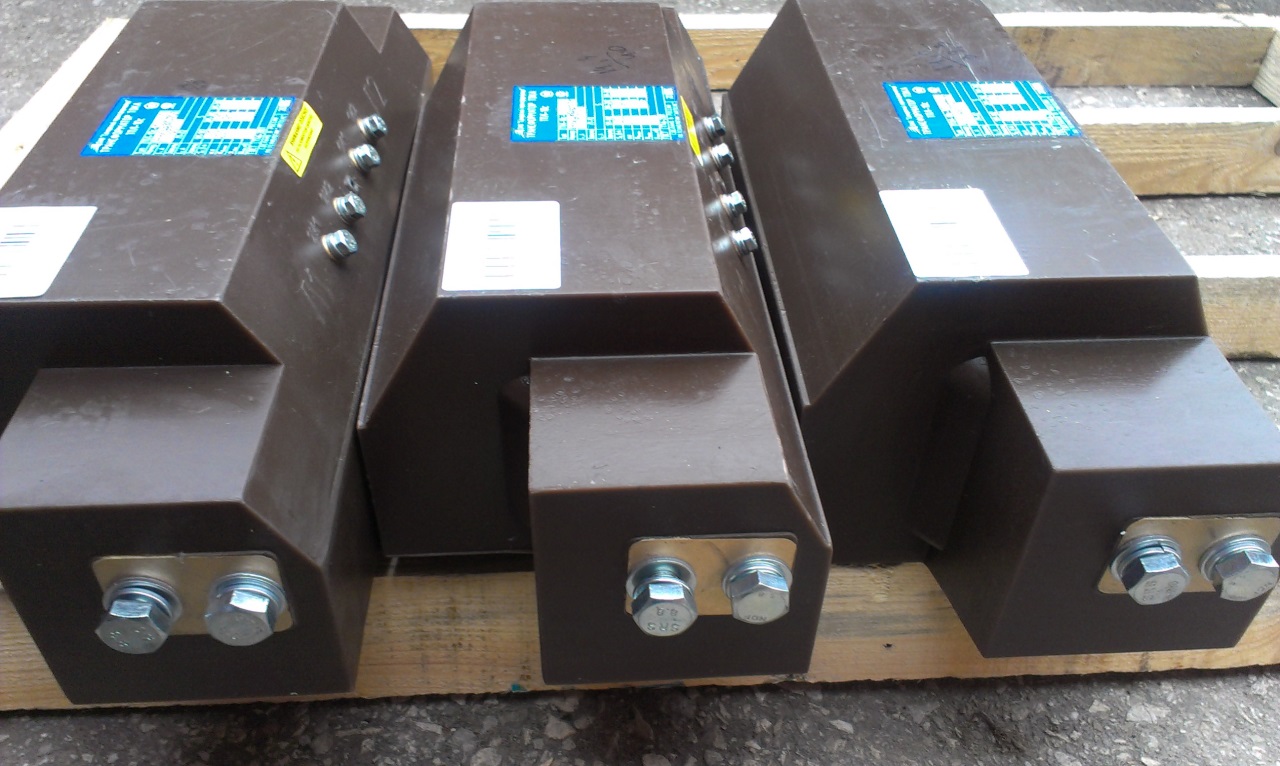

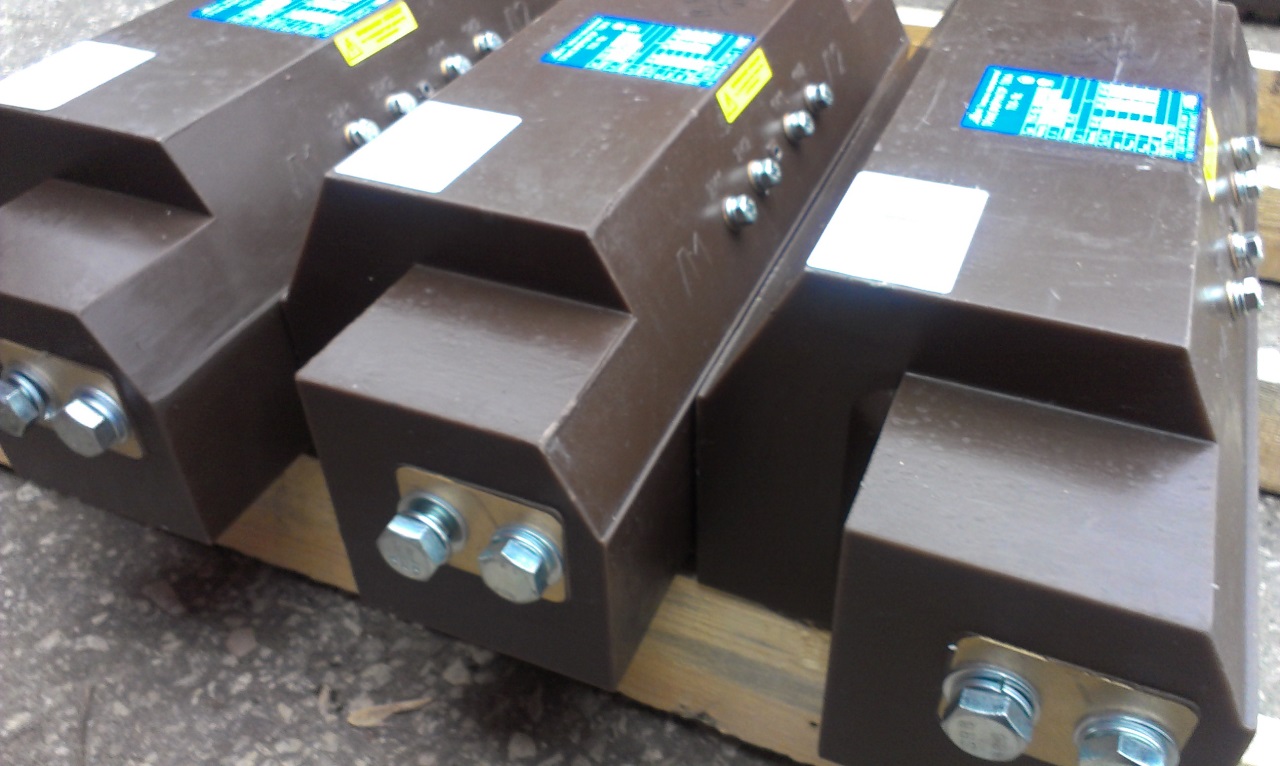

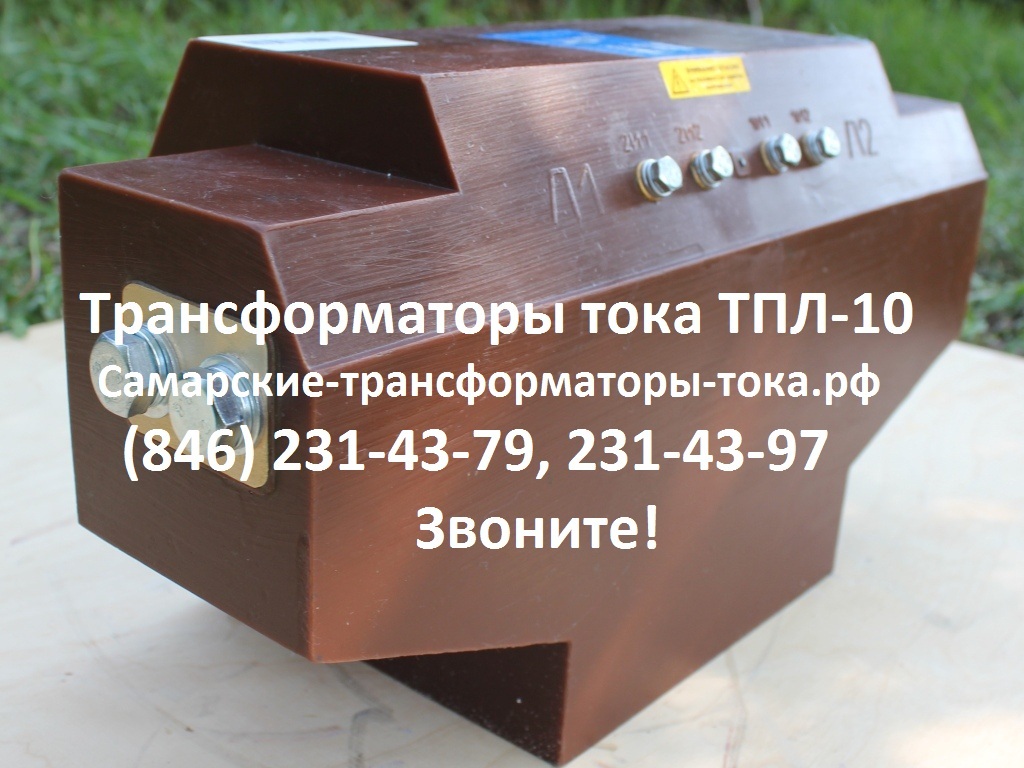

ТПЛ-10С аналог ТПЛ-10М (СЗТТ) трансформаторы
Наличие на складе: ожидается поступление товара

+7 (846) 231-43-97



Назначение и область применения

Трансформатор тока ТПЛ-10 Самара опорно-проходной, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.
Трансформатор устанавливается в комплектные распределительные устройства (КРУ) внутренней установки, а также в сборные камеры одностороннего обслуживания (КСО) для изолирования цепей вторичных соединений от высокого напряжения.   Трансформаторы изготавливаются разных конструктив­ных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.

Внимание! Трансформатор тока ТПЛ-10С аналог ТПЛ-10М СЗТТ.

Пример условного обозначения опорно-проходного 2-х обмоточного трансформатора тока с литой изоляцией на номинальное напряжение 10 кВ, cвторичными обмотками:

- для подключения цепей измерения, с классом точности 0,5 и нагрузкой 10 ВА;
- для подключения цепей защиты, с классом точности 10Р и нагрузкой 15 ВА;
на номинальный первичный ток от 5 до 1500 Ампер, номинальный вторичный ток 5 Ампер, климатического исполнения «У» категории размещения 3 по ГОСТ 15150-69 при размещении заказа у ЗАО «ВолгаЭнергоКомплект»  г. Самара:

ТПЛ-10С-0,5/10Р-10/15-5/5 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 5А, вторичным - 5А;
ТПЛ-10С-0,5/10Р-10/15-10/5 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 10А, вторичным - 5А;
ТПЛ-10С-0,5/10Р-10/15-15/5 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 15А, вторичным - 5А;
ТПЛ-10С-0,5/10Р-10/15-20/5 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 20А, вторичным - 5А;
ТПЛ-10С-0,5/10Р-10/15-30/5 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 30А, вторичным - 5А;
ТПЛ-10С-0,5/10Р-10/15-40/5 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 40А, вторичным - 5А;
ТПЛ-10С-0,5/10Р10-10ВА/15ВА-50/5-50/5 8 25 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 50А, вторичным - 5А;
ТПЛ-10С-0,5/10Р-10/15-75/5 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 75А, вторичным - 5А;
ТПЛ-10С-0,5/10Р10-10ВА/15ВА-100/5-100/5 20 52 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 100А, вторичным - 5А;
ТПЛ-10С-0,5/10Р10-10ВА/15ВА-150/5-150/5 20 52 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 150А, вторичным - 5А;
ТПЛ-10С-0,5/10Р10-10ВА/15ВА-200/5-200/5 20 52 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 200А, вторичным - 5А;
ТПЛ-10С-0,5/10Р10-10ВА/15ВА-300/5-300/5 31,5 52 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 300А, вторичным - 5А;
ТПЛ-10С-0,5/10Р-10/15-400/5 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 400А, вторичным - 5А;
ТПЛ-10С-0,5/10Р10-10ВА/15ВА-600/5-600/5 31,5 52 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 600А, вторичным - 5А;
ТПЛ-10С-0,5/10Р-10/15-800/5 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 800А, вторичным - 5А;
ТПЛ-10С-0,5/10Р-10/15-1000/5 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 1000А, вторичным - 5А;
ТПЛ-10С-0,5/10Р-10/15-1500/5 У3 - опорно-проходной трансформатор тока с литой изоляцией, с номинальным первичным током - 1500А, вторичным - 5А.

Внимание!
Принимаем заказы на изготовление 2-х, 3-х обмоточных трансформаторов тока ТПЛ-10С, с классами точности для измерений и учёта 0,2S; 0,2; 0,5S; 0,5 и с классом точности для защиты 10Р.



Технические параметры

Наименование параметра Значение
Номинальное напряжение, кВ

10

Номинальный первичный ток, А

5-1500

Номинальный вторичный ток, А

5

Количество вторичных обмоток

2 или 3

Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А:
обмотки для измерения

10

обмотки для защиты

15

Класс точности обмотки: для измерения для защиты
для измерения:

0,2S; 0,2; 0,5S; 0,5

для защиты:

10P

Ток односекундной термической стойкости, кА

0,35 - 31,5

Ток электродинамической стойкости, кА

1,54-81

Номинальная предельная кратность обмотки для защиты

10

Номинальный коэффициент безопасности приборов обмотки для измерения

2-20

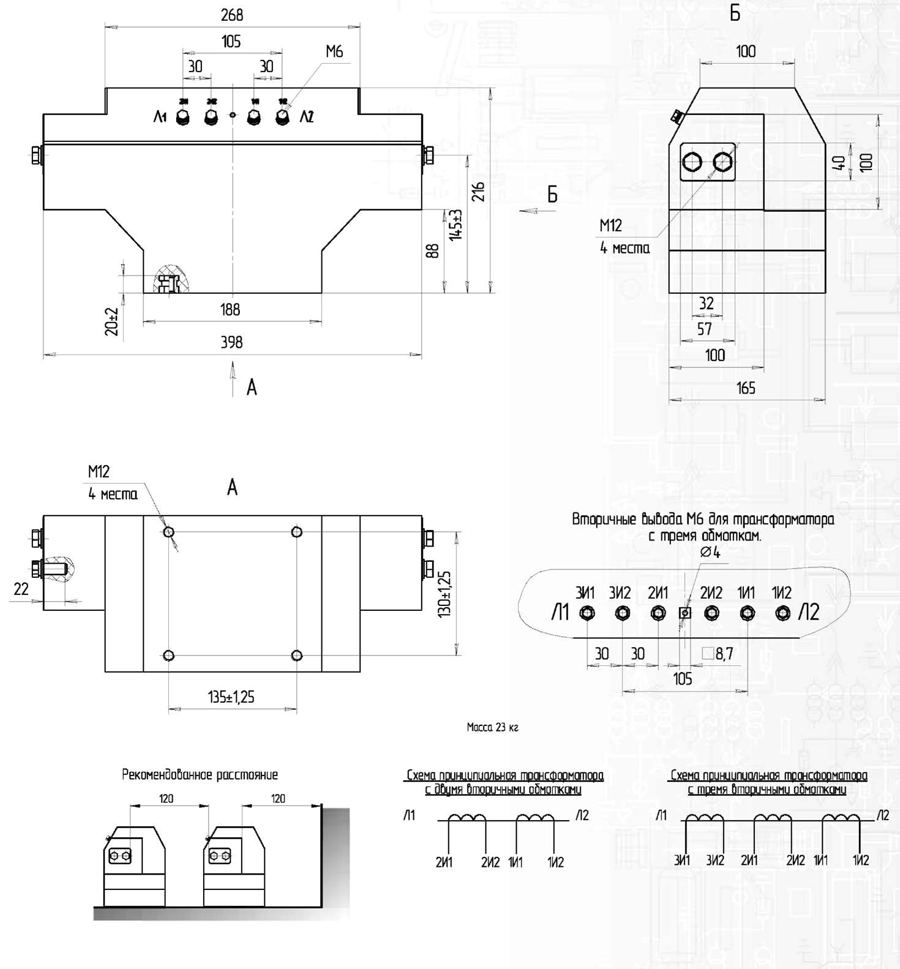

Габаритные и установочные размеры




Трансформатор ТПЛ / трансформатор ТПЛ 10 цена / трансформатор ТПЛ 10М / ТПЛ 10 / ТПЛ 6 / ТПЛ 10М / трансформатор тока ТПЛ 10 / продажа (куплю) трансформатор ТПЛ 10 / куплю трансформатор /  трансформатор цена / трансформатор тока ТПЛ 10С / трансформаторы тока и напряжения в г. Самара. Обращайтесь!
