ТЛК-СТ-10-ТШЛП -новая маркировка ТШЛП-10 трансформатора на 2019 год.
От производителя. Купить по низкой цене в России!
● Бесплатно и Быстро довозим до транспортной компании.
● Бесплатная доставка по городу Самара.
● Актуальные цены уточняйте по контактному телефону: (846) 972-22-01.
● Ответим оперативно!
● ТЛК-СТ-10-ТШЛП (ТШЛП-10) - Сертификат. Паспорт.
● На одном поддоне отгружаем до 15 шт.
● Осуществляем поставки на всей территории России!
Назначение и область применения
Трансформатор тока ТЛК-СТ-10-ТШЛП (ТШЛП-10) шинный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.
Трансформатор применяется для встраивания в комплектные распределительные устройства внутренней установки.
Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.
НОВИНКА в линейке предлагаемых трансформаторов тока ТЛК-СТ-10-ТШЛП(ТШЛП-10)
Сообщаем о расширении линейки 3-х обмоточных трансформаторов тока ТШЛП-10, а именно:
● ТШЛП-10-1 (400/5-3000/5) 0,5/0,5/10Р У3, Т3 (3-х обмоточные)
● ТШЛП-10-1 (400/5-3000/5) 0,5/10Р/10Р У3, Т3 (3-х обмоточные)
● ТШЛП-10-1 (400/5-3000/5) 0,5S/0,5/10Р У3, Т3 (3-х обмоточные)
● ТШЛП-10-1 (400/5-3000/5) 0,5S/0,5S/10Р У3, Т3 (3-х обмоточные)
● ТШЛП-10-1 (400/5-3000/5) 0,2/0,2/10Р У3, Т3 (3-х обмоточные)
● ТШЛП-10-1 (400/5-3000/5) 0,2S/0,2S/10Р У3, Т3 (3-х обмоточные)
Сообщаем о расширении линейки 4-х обмоточных трансформаторов тока ТШЛП-10, а именно:
● ТШЛП-10-2 (400/5-3000/5) 0,5/0,5/0,5/10Р У3, Т3 (4-х обмоточные)
● ТШЛП-10-2 (400/5-3000/5) 0,5S/0,5/10Р/10Р У3, Т3 (4-х обмоточные)
● ТШЛП-10-2 (400/5-3000/5) 0,5S/0,5S/10Р/10Р У3, Т3 (4-х обмоточные)
● ТШЛП-10-2 (400/5-3000/5) 0,2/0,2/10Р/10Р У3, Т3 (4-х обмоточные)
● ТШЛП-10-2 (400/5-3000/5) 0,2S/0,2S/10Р/10Р У3, Т3 (4-х обмоточные)
|
Технические параметры трансформаторов тока ТЛК-СТ-ТШЛП (ТШЛП-10)
|
Параметр
|
Значение
|
|
Конструктивное исполнение
|
ТШЛП; ТШЛП(П)
|
ТШЛП1; ТШЛП1(П)
|
ТШЛП2; ТШЛП2(П)
|
ТШЛП; ТШЛП(П)
|
|
Номинальное напряжение, кВ
|
10
|
|
Наибольшее рабочее напряжение, кВ
|
12
|
|
Номинальная частота, Гц
|
50
|
|
Номинальный первичный ток, А
|
400; 600; 1000-3000
|
|
Номинальный вторичный ток, А
|
1; 5*
|
|
Количество вторичных обмоток
|
2
|
2-3
|
2-4
|
2-5
|
|
Номинальная вторичная нагрузка обмоток
с коэффициентом мощности cos φ2=0,8, ВА:
- для учета и измерения
- для защиты
|
10*
15*
|
|
Класс точности обмоток:
- для учета и измерения
- для защиты
|
0,2S; 0,2; 0,5S; 0,5
5Р; 10Р*
|
|
Ток односекундной термической стойкости, кА
|
40
|
|
Номинальный коэффициент безопасности приборов обмотки для измерения
|
6-14
|
|
Номинальная предельная кратность обмотки для защиты
|
20*
|
* стандартное значение
В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых.

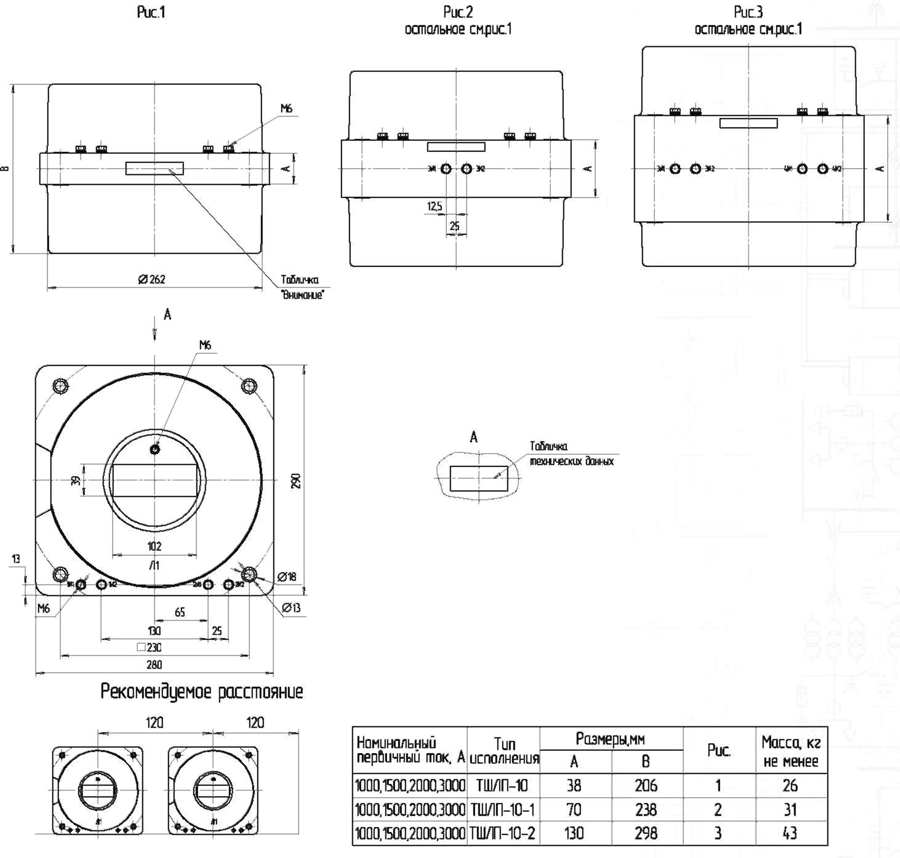

Габаритные и установочные размеры ТЛК-СТ-10-ТШЛП (ТШЛП-10)
|
