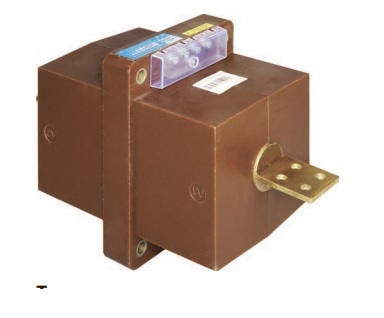

Назначение и область применения трансформатора ТЛК-СТ-10-ТПК (ТПК-10)
Трансформатор тока ТЛК-СТ-10-ТПК (ТПК-10) проходной, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.
Трансформатор предназначен для встраивания в комплектные распределительные устройства внутренней установки и токопроводы.
Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.
Пример условного обозначения опорного 2-х обмоточного трансформатора тока с литой изоляцией на номинальное напряжение 10 кВ конструктивного варианта исполнения 5, c вторичными обмотками:
- для подключения цепей измерения, с классом точности 0,5 и нагрузкой 10 ВА;
- для подключения цепей защиты, с классом точности 10Р и нагрузкой 15 ВА;
на номинальный первичный ток от 5 до 2000 Ампер, номинальный вторичный ток 5 Ампер, климатического исполнения «У» категории размещения 3 по ГОСТ 15150-69 при размещении заказа у ЗАО «ВолгаЭнергоКомплект» г. Самара:
ТПК-10-0,5/10Р-10/15-5/5 У3 - с номинальным первичным током - 5А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-10/5 У3 - с номинальным первичным током - 10А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-15/5 У3 - с номинальным первичным током - 15А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-20/5 У3 - с номинальным первичным током - 20А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-30/5 У3 - с номинальным первичным током - 30А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-40/5 У3 - с номинальным первичным током - 40А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-50/5 У3 - с номинальным первичным током - 50А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-75/5 У3 - с номинальным первичным током - 75А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-100/5 У3 - с номинальным первичным током - 100А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-150/5 У3 - с номинальным первичным током - 150А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-200/5 У3 - с номинальным первичным током - 200А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-300/5 У3 - с номинальным первичным током - 300А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-400/5 У3 - с номинальным первичным током - 400А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-600/5 У3 - с номинальным первичным током - 600А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-800/5 У3 - с номинальным первичным током - 800А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-1000/5 У3 - с номинальным первичным током - 1000А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-1500/5 У3 - с номинальным первичным током-1500А, вторичным - 5А;
ТПК-10-0,5/10Р-10/15-2000/5 У3 - с номинальным первичным током-2000А, вторичным - 5А.
Внимание!
Принимаем заказы на изготовление 2-х обмоточных трансформаторов тока ТПК-10, с классами точности для измерений и учёта 0,2S; 0,2; 0,5S; 0,5 и с классами точности для защиты 10Р.
Технические параметры трансформатора ТЛК-СТ-10-ТПК (ТПК-10)
|
Параметр
|
Значение
|
|
Конструктивное исполнение
|
ТШЛП; ТШЛП(П)
|
ТШЛП1; ТШЛП1(П)
|
ТШЛП2; ТШЛП2(П)
|
ТШЛП; ТШЛП(П)
|
|
Номинальное напряжение, кВ
|
10
|
|
Наибольшее рабочее напряжение, кВ
|
12
|
|
Номинальная частота, Гц
|
50
|
|
Номинальный первичный ток, А
|
400; 600; 1000-3000
|
|
Номинальный вторичный ток, А
|
1; 5*
|
|
Количество вторичных обмоток
|
2
|
2-3
|
2-4
|
2-5
|
|
Номинальная вторичная нагрузка обмоток
с коэффициентом мощности cos φ2=0,8, ВА:
- для учета и измерения
- для защиты
|
10*
15*
|
|
Класс точности обмоток:
- для учета и измерения
- для защиты
|
0,2S; 0,2; 0,5S; 0,5
5Р; 10Р*
|
|
Ток односекундной термической стойкости, кА
|
40
|
|
Номинальный коэффициент безопасности приборов обмотки для измерения
|
6-14
|
|
Номинальная предельная кратность обмотки для защиты
|
20*
|

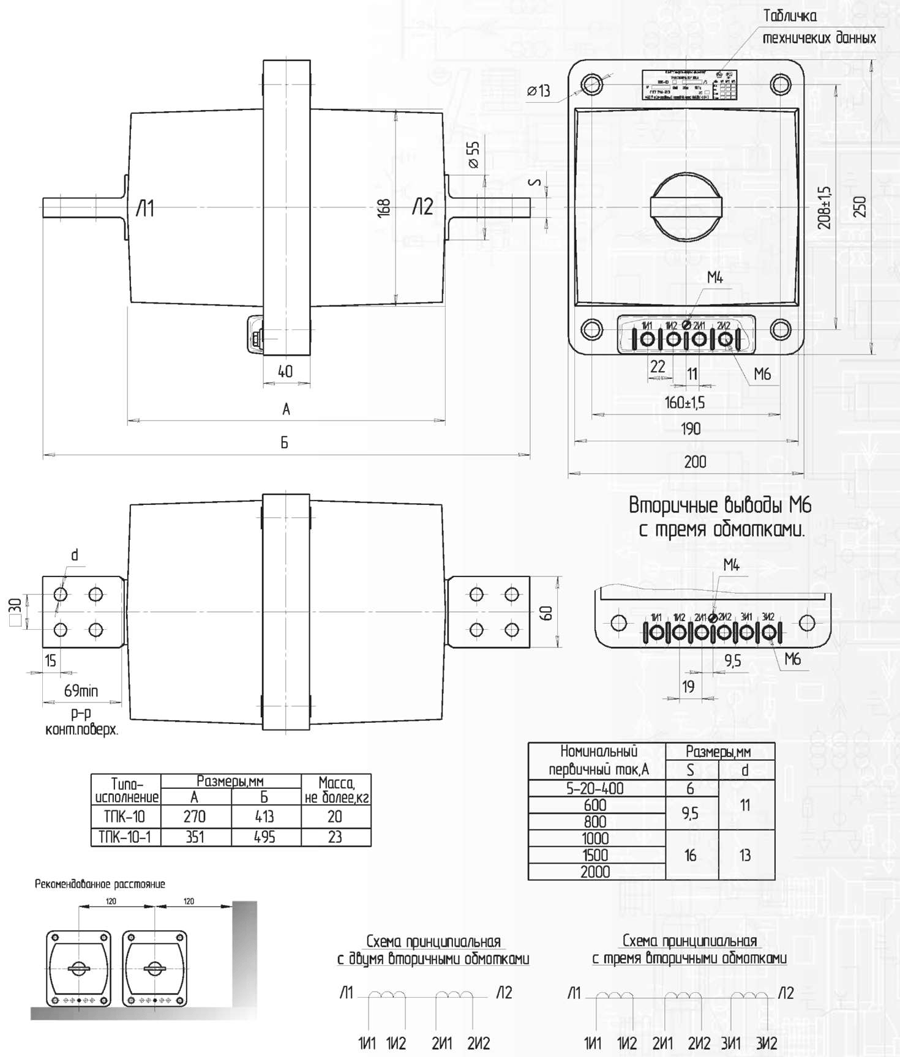

Габаритные и установочные размеры трансформатора ТЛК-СТ-10-ТПК (ТПК-10)
|
