ТВЛМ-10 0,2S; 0,2; 0,5S; 0,5 От производителя

Версия для печати

ТВЛМ-10 0,2S; 0,2; 0,5S; 0,5 От производителя
Наличие на складе: ожидается поступление товара

+7 (846) 231-43-97






Назначение и область применения

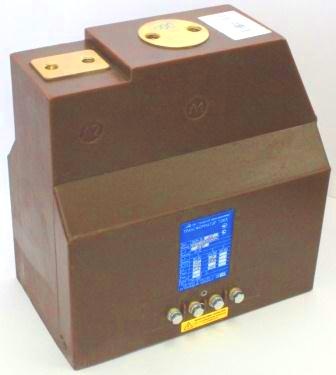

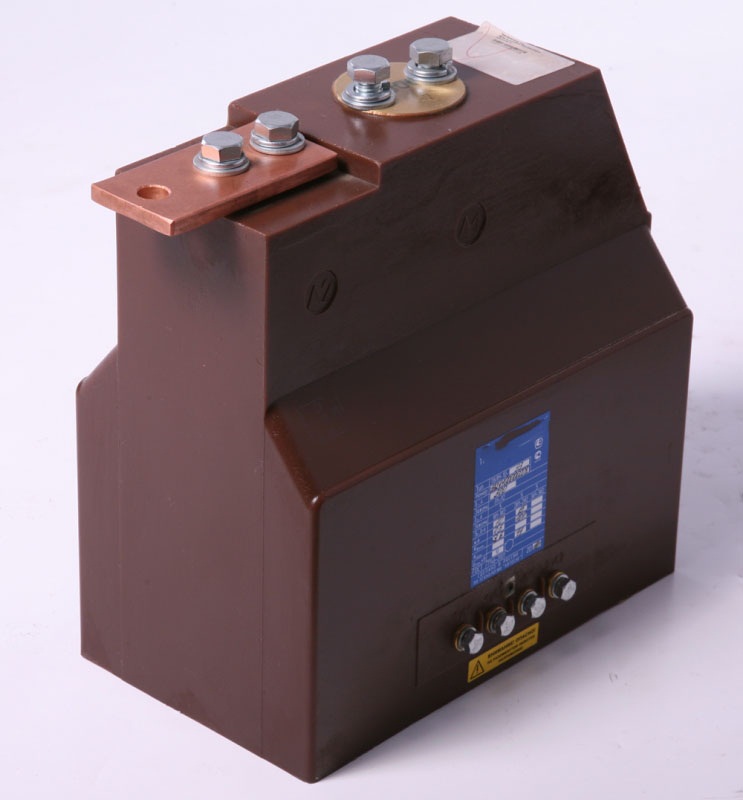

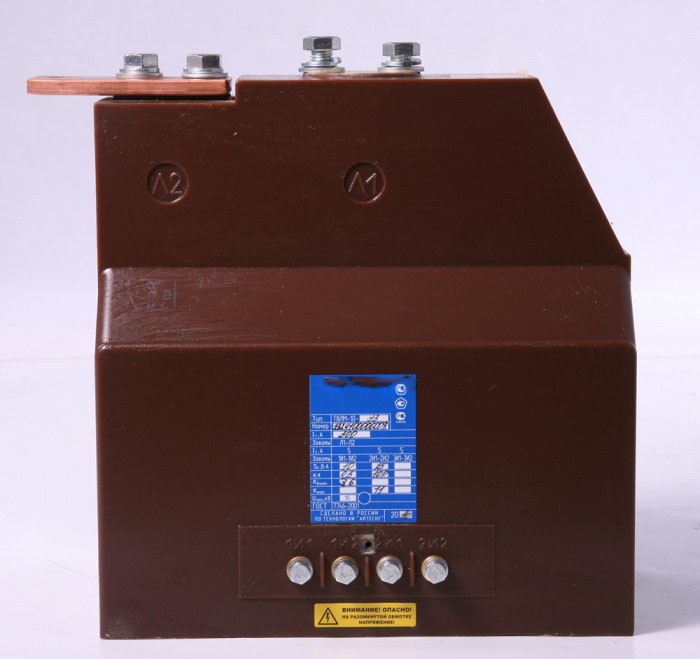

Трансформатор тока ТВЛМ-10 опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.
Трансформатор устанавливается в комплектные распредели­тельные устройства (КРУ) внутренней установки, а также в сборные камеры одностороннего обслуживания(КСО) для изолирования цепей вторичных соединений от высокого напряжения.
Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.

Межповерочный интревал МПИ трансформатора тока ТЛВМ-10 составляет 8 лет.
Срок консервации – 3 года.
Гарантийный срок эксплуатации устанавливается три года с момента ввода трансформаторов в эксплуатацию, но не более трех с половиной лет со дня отгрузки с предприятия – изготовителя.

Скачать паспорт на трансформатор тока ТВЛМ-10.

Пример условного обозначения опорного 2-х обмоточного трансформатора тока с литой изоляцией на номинальное напряжение 10 кВ , c вторичными обмотками:
- для подключения цепей измерения, с классом точности 0,5 и нагрузкой 10 ВА;
- для подключения цепей защиты, с классом точности 10Р и нагрузкой 15 ВА;
на номинальный первичный ток от 5 до 1500 Ампер, номинальный вторичный ток 5 Ампер, климатического исполнения «У» категории размещения 3 по ГОСТ 15150-69 при размещении заказа у ЗАО «ВолгаЭнергоКомплект»  г. Самара:

ТВЛМ-10-0,5/10Р-10/15-5/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 5А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-10/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 10А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-15/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 15А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-20/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 20А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-30/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 30А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-40/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 40А, вторичным - 5А;
ТВЛМ-10-(1)-0,5/10Р10-10ВА/15ВА-50/5-50/5 8 25 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 50А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-75/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 75А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-100/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 100А, вторичным - 5А;
ТВЛМ-10-0,5/10Р10-10ВА/15ВА-150/5-150/5 20 52 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 150А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-200/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 200А, вторичным - 5А;
ТВЛМ-10-0,5/10Р10-10ВА/15ВА-300/5-300/5 31,5 52 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 300А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-400/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 400А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-600/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 600А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-800/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 800А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-1000/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 1000А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-1500/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 1500А, вторичным - 5А.


Внимание!
Принимаем заказы на изготовление 2-х обмоточных трансформаторов тока ТВЛМ-10, с классами точности для измерений и учёта 0,2S; 0,2; 0,5S; 0,5 и с классами точности для защиты 10Р – 0,5/10Р; 0,5S/10Р; 0,2S/10Р.

НОВОЕ в линейке предлагаемых трансформаторов тока ТВЛМ-10 кВ

Сообщаем о расширении линейки 3-х обмоточных трансформаторов тока ТВЛМ-10, а именно:


● ТВЛМ-10 (5/5-1500/5) 0,5/0,5/10Р У3, У2 (3-х обмоточные)
● ТВЛМ-10 (5/5-1500/5) 0,5/10Р/10Р У3, У2 (3-х обмоточные)
● ТВЛМ-10 (5/5-1500/5) 0,5S/0,5/10Р У3, У2 (3-х обмоточные)
● ТВЛМ-10 (5/5-1500/5) 0,5S/0,5S/10Р У3, У2 (3-х обмоточные)
● ТВЛМ-10 (5/5-1500/5) 0,2/0,2/10Р У3, У2 (3-х обмоточные)
● ТВЛМ-10 (5/5-1500/5) 0,2S/0,2S/10Р У3, У2 (3-х обмоточные)

Сообщаем, что трансформаторы тока ТВЛМ-10 могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.

Технические параметры

Наименование параметра Значение
Номинальное напряжение, кВ

10

Номинальный первичный ток, А

5-1500

Номинальный вторичный ток, А

5

Количество вторичных обмоток

2 или 3

Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А:
обмотки для измерения

10

обмотки для защиты

15

Класс точности обмотки: для измерения для защиты
для измерения:

0,2S; 0,2; 0,5S; 0,5

для защиты:

10P

Ток односекундной термической стойкости, кА

0,35 - 31,5

Ток электродинамической стойкости, кА

1,5-100

Номинальная предельная кратность обмотки для защиты

10

Номинальный коэффициент безопасности приборов обмотки для измерения

2-20



Габаритные и установочные размеры
