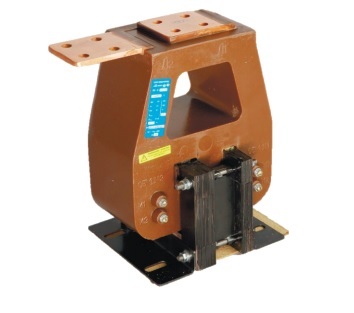

Назначение и область применения трансформатора ТЛК-СТ-10-ТВК (ТВК-10)
Трансформатор тока ТЛК-СТ-10-ТВК (ТВК-10) опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц класса напряжения 10 кВ.
Трансформатор устанавливается в комплектные распределительные устройства (КРУ, КРУН) внутренней установки, а также в сборные камеры одностороннего обслуживания (КСО) для изолирования цепей вторичных соединений от высокого напряжения.
Трансформаторы изготавливаются в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Технические параметры трансформатора ТЛК-СТ-10-ТВК (ТВК-10)
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
10
|
|
Номинальный первичный ток, А |
20-1500
|
|
Номинальный вторичный ток, А |
5
|
|
Количество вторичных обмоток |
2
|
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
обмотки для измерения |
10
|
|
обмотки для защиты |
15
|
|
Класс точности обмотки: для измерения для защиты |
|
для измерения: |
0,5
|
|
для защиты: |
10P
|
|
Ток односекундной термической стойкости, кА |
1,88 - 30
|
|
Ток электродинамической стойкости, кА |
7,0-76,5
|
|
Номинальная предельная кратность обмотки для защиты |
12
|

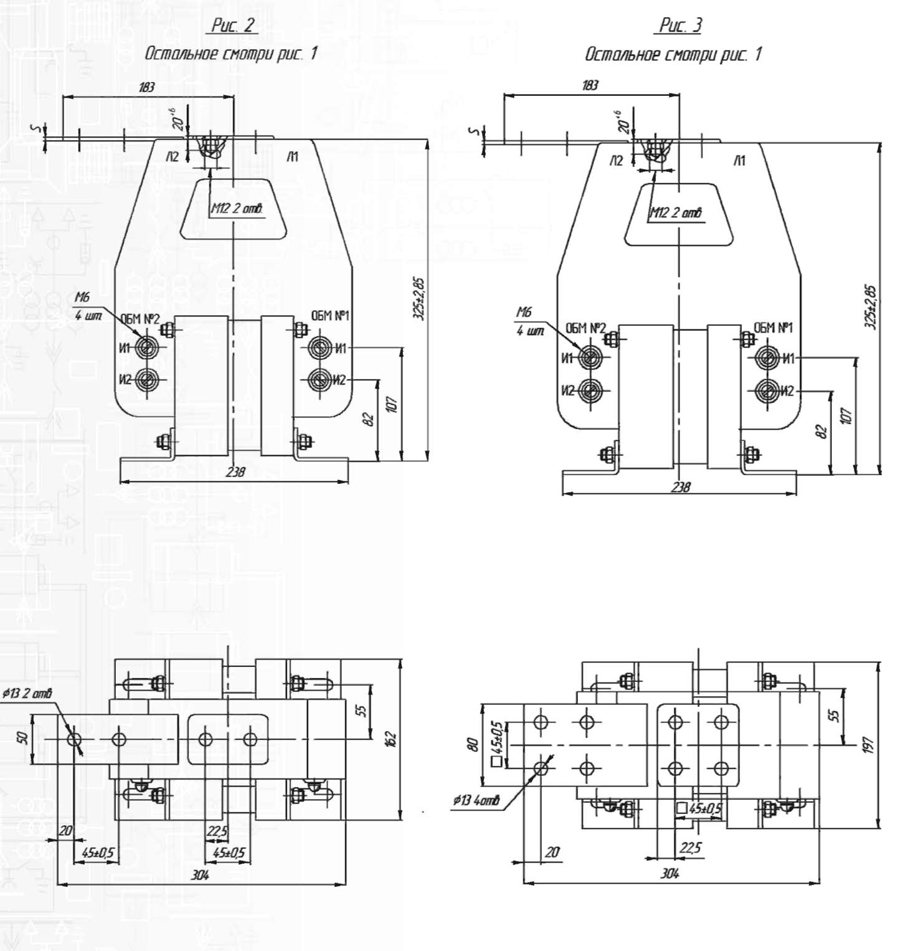

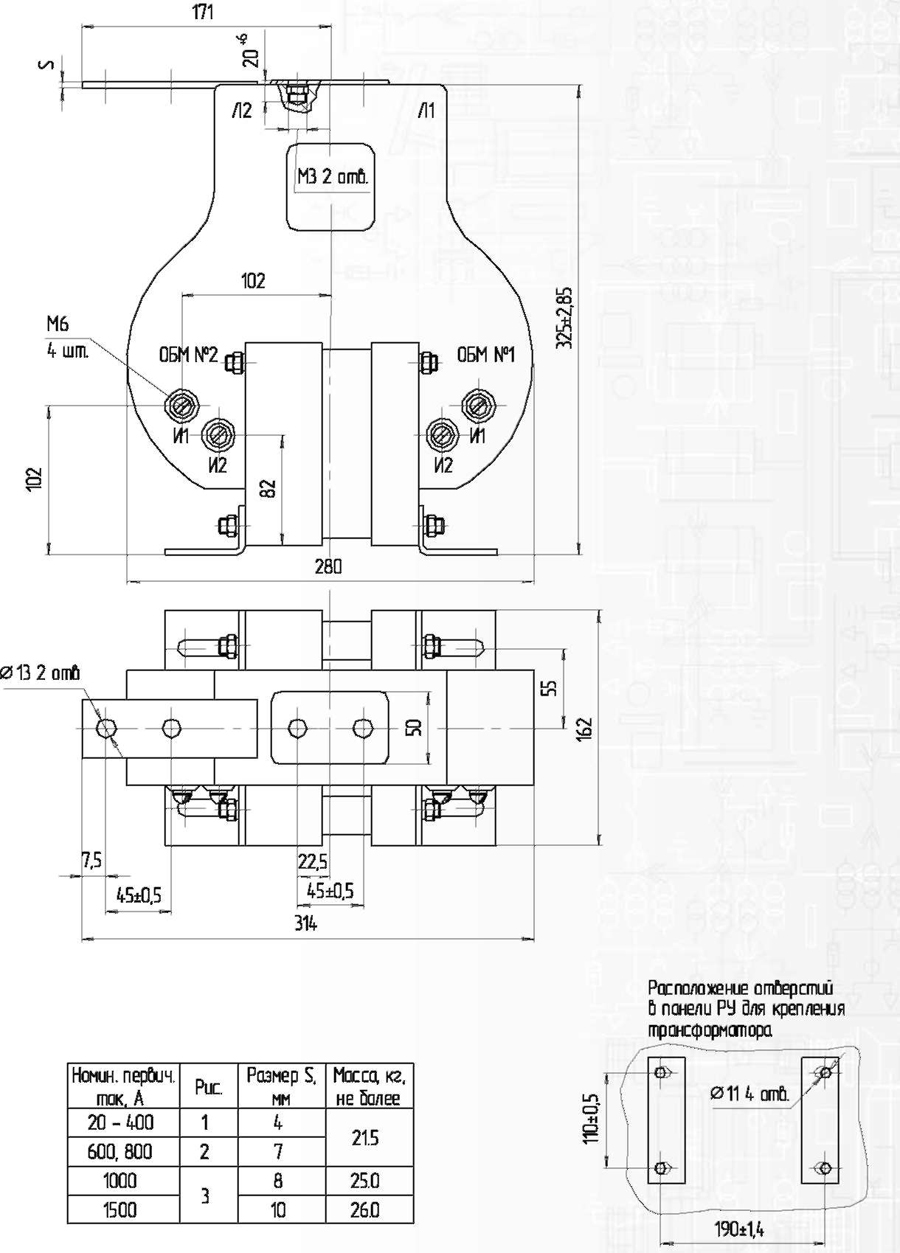

Габаритные и установочные размеры трансформатора ТЛК-СТ-10 (ТВК-10)
|
