Назначение и область применения ТЛК-СТ-6 (ТВЛМ-6)

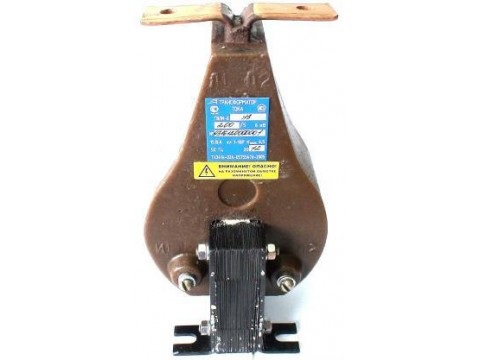

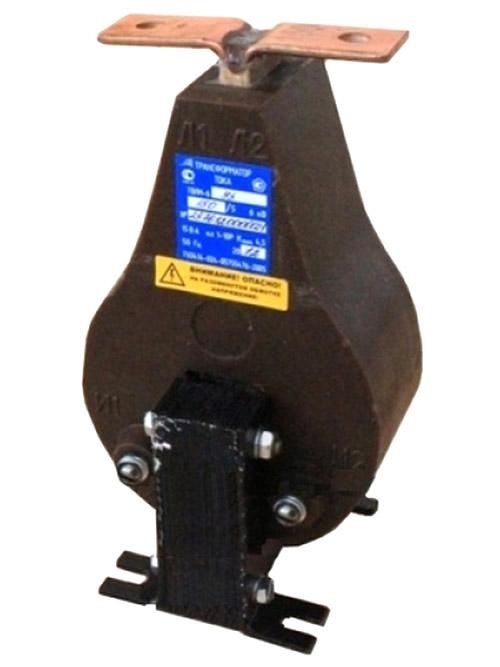

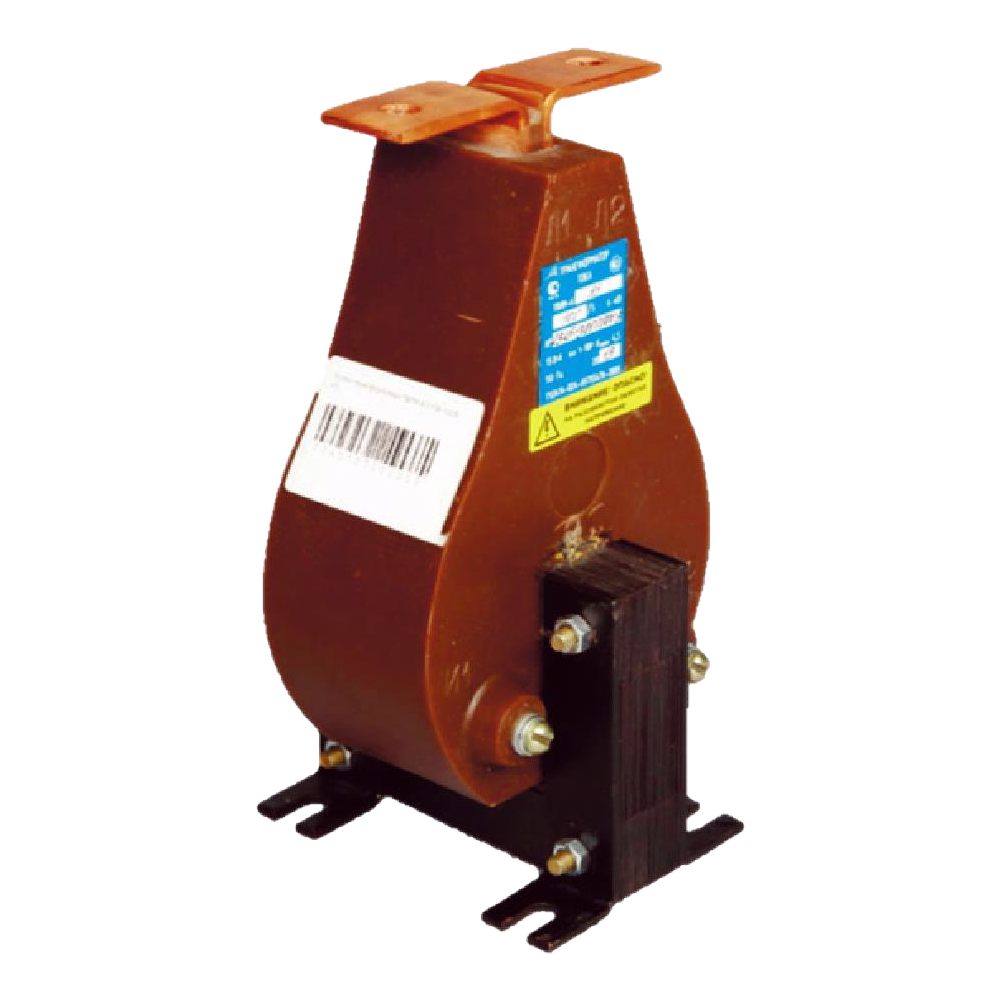

Трансформатор тока
ТЛК-СТ-6 (ТВЛМ-6) опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 6 кВ.
Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У», категории размещения 3 по ГОСТ 15150.
Пример условного обозначения опорного трансформатора тока с литой изоляцией на номинальное напряжение 10 кВ , c обмоткой:
- для подключения цепей измерения и защиты, с классом точности 1 и нагрузкой 15 ВА;
на номинальный первичный ток от 10 до 400 Ампер, номинальный вторичный ток 5 Ампер, климатического исполнения «У» категории размещения 3 по ГОСТ 15150-69 при размещении заказа у ЗАО «ВолгаЭнергоКомплект» г. Самара:
ТВЛМ-6-1-10Р-10/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 10А, вторичным - 5А;
ТВЛМ-6-1-10Р-50/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 50А, вторичным - 5А;
ТВЛМ-6-1-10Р-75/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 75А, вторичным - 5А;
ТВЛМ-6-1-10Р-100/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 100А, вторичным - 5А;
ТВЛМ-6-1-10Р-150/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 150А, вторичным - 5А;
ТВЛМ-6-1-10Р-200/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 200А, вторичным - 5А;
ТВЛМ-6-1-10Р-300/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 300А, вторичным - 5А;
ТВЛМ-6-1-10Р-400/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 400А, вторичным - 5А.
Внимание!
Принимаем заказы на изготовление трансформаторов тока
ТВЛМ-6 с классами точности для измерений 1 и защиты 10Р.
КУПИТЬ ТРАНСФОРМАТОР ТЛК-СТ-6,ТВЛМ-6:
(846) 231-43-97. ЗВОНИТЕ!
Технические параметры трансформатора ТЛК-СТ-6 (ТВЛМ-6)
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
6
|
|
Номинальный первичный ток, А |
10-400
|
|
Номинальный вторичный ток, А |
5
|
|
Количество вторичных обмоток |
1
|
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
15
|
|
Класс точности обмотки: для измерения для защиты |
|
для измерения или защиты: |
1; 10P
|
|
Номинальная предельная кратность обмотки для защиты |
4,5
|

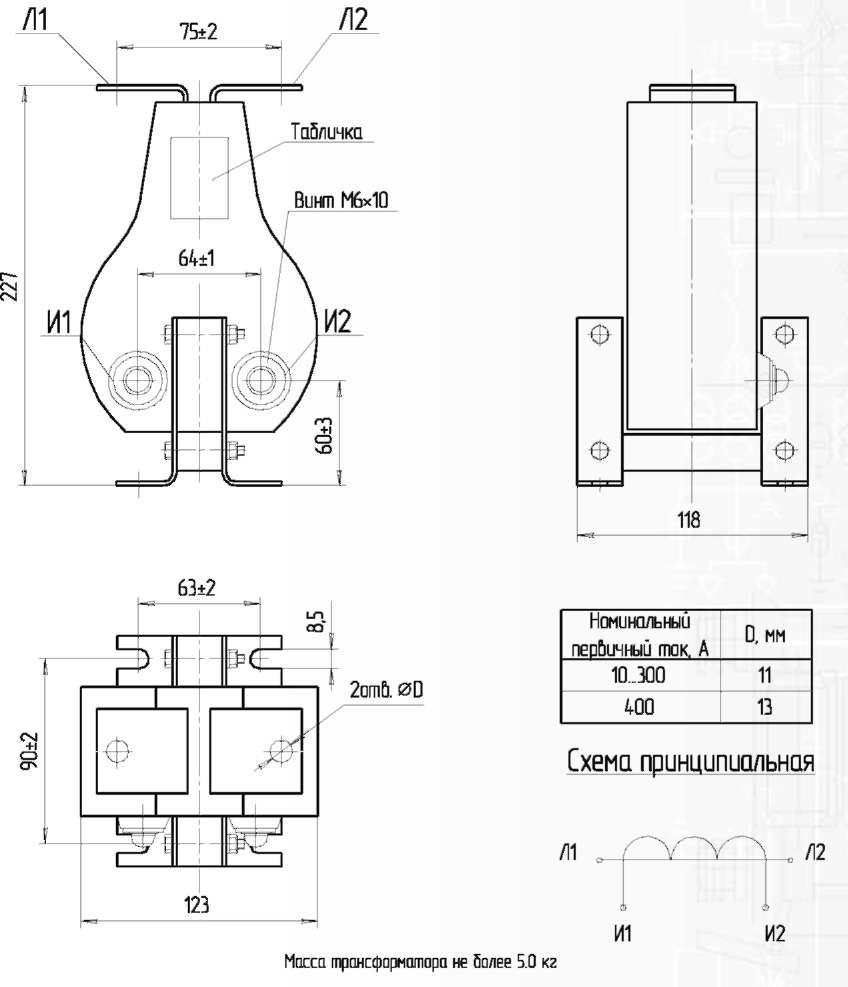

Габаритные и установочные размеры
|
