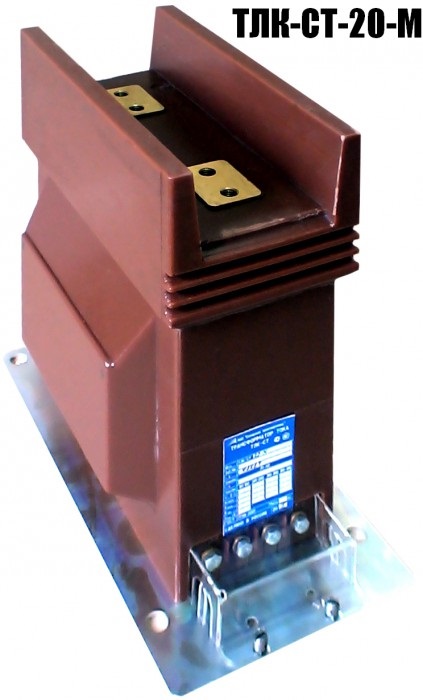

Назначение и область применения трансформатора ТЛК-СТ-20 (ТЛК-20)
Трансформатор тока ТЛК-СТ-20 (ТЛК-20) опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 20 кВ.
Трансформатор предназначен для установки в комплектные распределительные устройства внутренней установки и другие установки класса напряжения 20 кВ, залит герметизирующей эпоксидной смолой.
Изготавливается разных конструктивных вариантов в соответствии со стандартами UNE, IEC, VDE, IEEE, ГОСТ.
Климатическое исполнение «У» и «Т», категория размещения 2 или 3 по ГОСТ 15150.
Трансформаторы могут изготавливаться с переключением по первичной или вторичной обмотке.
Внимание!
Пример условного обозначения опорного 2-х обмоточного
трансформатора тока ТЛК-20 с литой изоляцией на номинальное напряжение 20 кВ , c вторичными обмотками:
- для подключения цепей измерения, с классом точности 0,5 и нагрузкой 10 ВА;
- для подключения цепей защиты, с классом точности 10Р и нагрузкой 15 ВА;
на номинальный первичный ток от 50 Ампер, номинальный вторичный ток 5 Ампер, климатического исполнения «У» категории размещения 3 по ГОСТ 15150-69 при размещении заказа у ЗАО «ВолгаЭнергоКомплект» г. Самара:
● трансформатор тока ТЛК-20-0,5/10Р10-10ВА/15ВА-50/5-50/5 8 25 У3 (заводская маркировка).
Технические параметры трансформатора ТЛК-СТ-20, ТЛК-СТ-20М, ТЛК-20
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
20
|
|
Номинальное рабочее напряжение, кВ |
24
|
|
Номинальный первичный ток, А |
5-2500
|
|
Номинальный вторичный ток, А |
5 или 1
|
|
Количество вторичных обмоток |
2 или 3
|
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
обмотки для измерения |
5-100
|
|
обмотки для защиты |
5-100
|
|
Класс точности обмотки: для измерения для защиты |
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5;
|
|
для защиты: |
5P; 10P
|
|
Ток односекундной термической стойкости, кА |
до 100
|
|
Ток электродинамической стойкости, кА |
до 250
|
|
Номинальная предельная кратность обмотки для защиты |
20
|
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20
|

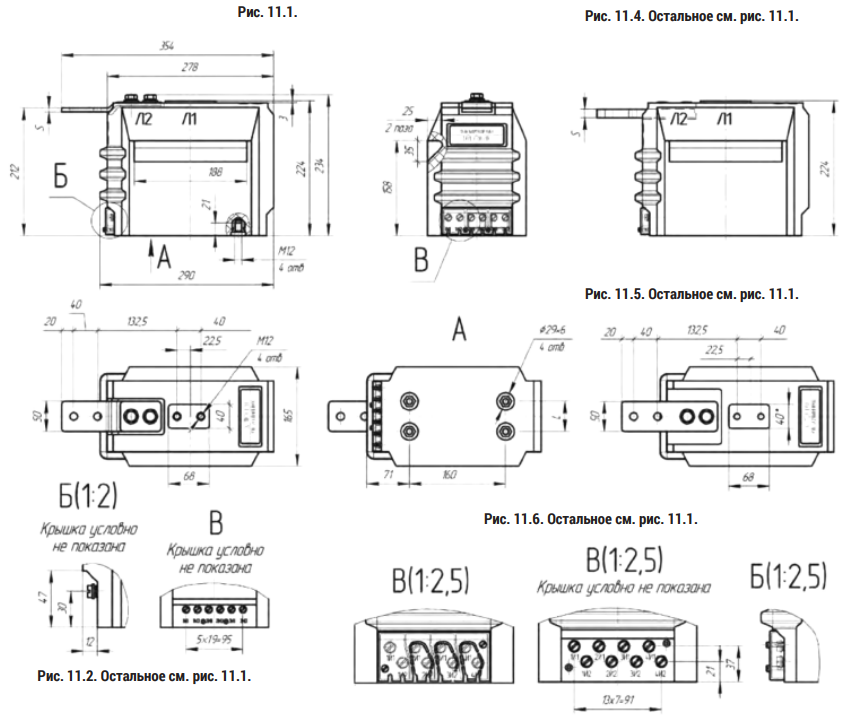

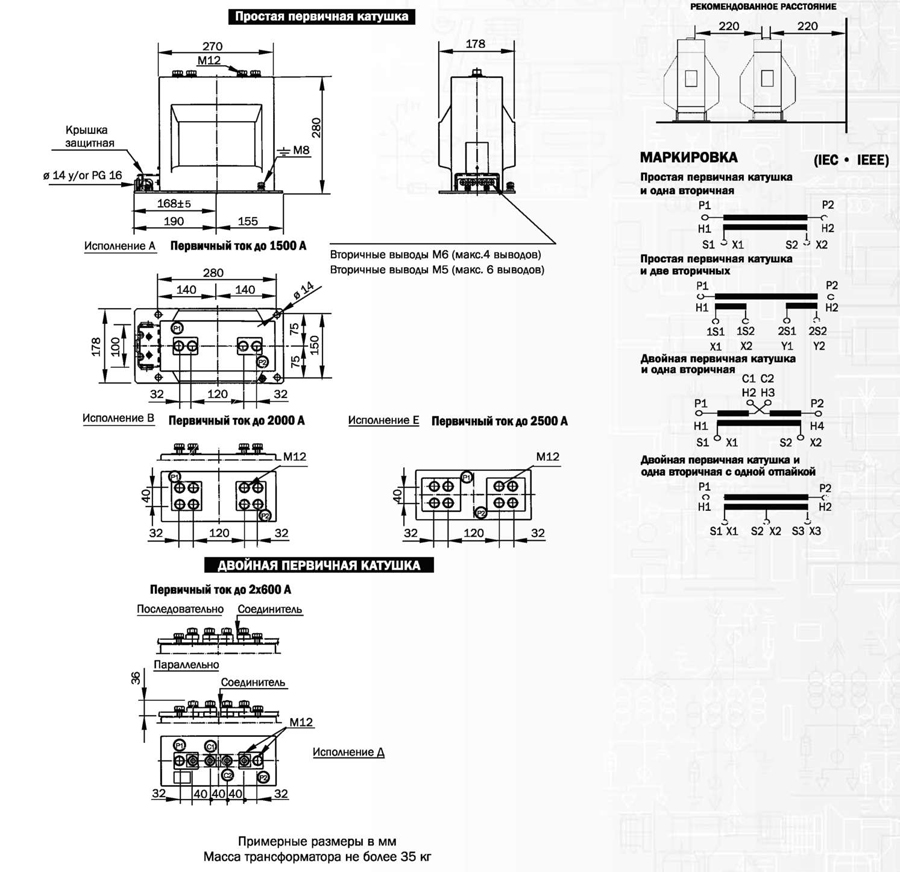

Габаритные и установочные размеры трансформатора ТЛК-СТ-20,ТЛК-СТ-20М,ТЛК-20
|
