Назначение и область применения трансформатора ТЛК-СТ-35-3.1
Трансформатор тока ТЛК-СТ-35-3.1 предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в открытых распределительных устройствах (ОРУ) переменного тока частотой 50 Гц класса напряжения 35 кВ.
Трансформатор изготавливается в исполнении УХЛ категории размещения 1 по ГОСТ 15150-69.
Технические параметры трансформатора ТЛК-СТ-35-3.1
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
35
|
|
Наибольшее рабочее напряжение, кВ |
40,5
|
|
Номинальный первичный ток, А |
5-1200
|
|
Номинальный вторичный ток, А |
5 или 1
|
|
Количество вторичных обмоток |
2
|
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
обмотки для измерения |
5-100
|
|
обмотки для защиты |
5-100
|
|
Класс точности обмотки: для измерения для защиты |
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5
|
|
для защиты: |
5P; 10P
|
|
Ток односекундной термической стойкости, кА |
до 48
|
|
Ток электродинамической стойкости, кА |
до 120
|
|
Номинальная предельная кратность обмотки для защиты |
20
|
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20
|
В соотвествии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от типовых.

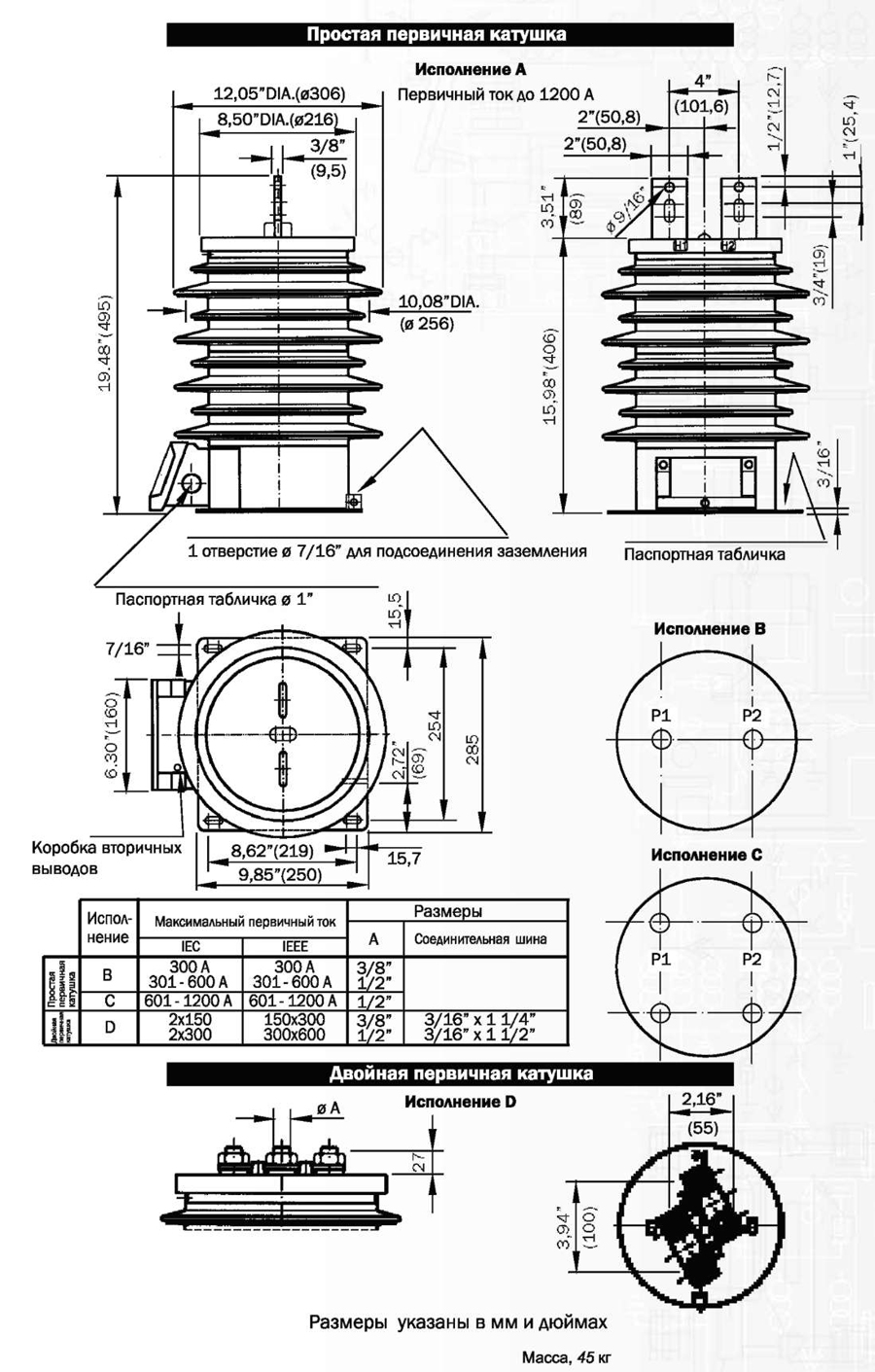

Габаритные и установочные размеры трансформатора ТЛК-СТ-35-3.1
|
