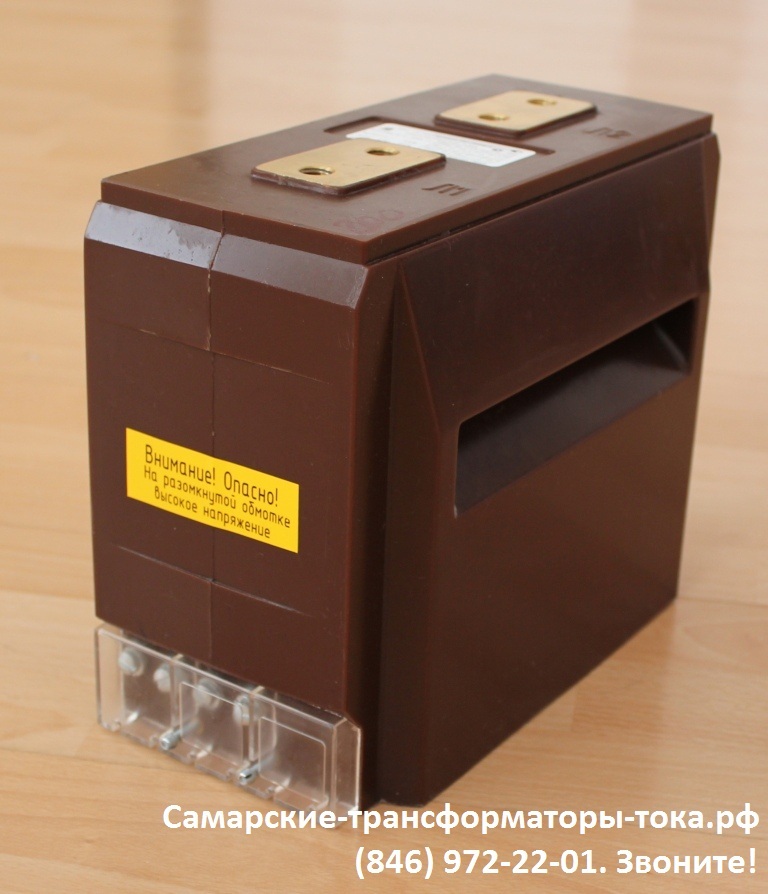

ТОЛ-СЭЩ 10 (20;35кВ) от производителя
Наличие на складе: товар имеется на складе в большом количестве

+7 (846) 231-43-97

Опросный лист Трансформаторы тока
 Скачать паспорт на ТОЛ-СЭЩ-10

● Цена: договорная. Звоните!
● Вес: 23 кг.
● Размеры (мм): 285х149х225. Упаковка - картон.
● Гарантия завода изготовителя. Сертификат. Паспорт.
● На одном поддоне отгружаем до 30 шт.
● Бесплатно и Быстро довозим до транспортной компании.
● Бесплатная доставка по городу Самара.
● Осуществляем поставки на всей территории России! Отгрузки в республику Казахстан!


Трансформатор тока ТОЛ-СЭЩ-10, 20, 35 кВ обеспечивает передачу сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, предназначен для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10, 20, 35 кВ.

Измерительные трансформаторы ТОЛ выполнены в виде опорной конструкции. Корпус измерительных трансформаторов тока выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.


СМОТРЕТЬ ВИДЕО ТОЛ-10 Трансформаторы тока

Для просмотра ВИДЕО: 1) Нажмите на кнопку пуск в центральной панели видео.
2) Нажмите на кнопку ПОЛНЫЙ ЭКРАН в нижнем правом углу панели ВИДЕО.
Кликайте сейчас >>




Пример условного обозначения опорного 2-х обмоточного трансформатора тока с литой изоляцией на номинальное напряжение 10 кВ конструктивного варианта исполнения 11(21), c вторичными обмотками:
- для подключения цепей измерения, с классом точности 0,5 и нагрузкой 10 ВА;
- для подключения цепей защиты, с классом точности 10Р и нагрузкой 15 ВА;
 на номинальный первичный ток от 5 до 3000 Ампер, номинальный вторичный ток 5 Ампер, климатического исполнения «У» категории размещения 2 по ГОСТ 15150-69 при размещении заказа:

 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-5/5 0,5 кА У2 - с номинальным первичным током - 5А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-10/5 1 кА У2 - с номинальным первичным током - 10А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-15/5 1,6 кА У2 - с номинальным первичным током - 15А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-20/5 2 кА У2 - с номинальным первичным током - 20А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-30/5 3 кА У2 - с номинальным первичным током - 30А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-40/5 4 кА У2 - с номинальным первичным током - 40А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-50/5 5 кА У2 - с номинальным первичным током - 50А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-75/5 8 кА У2 - с номинальным первичным током - 75А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-100/5 10 кА У2 - с номинальным первичным током - 100А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-150/5 16 кА У2 - с номинальным первичным током - 150А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-200/5 20 кА У2 - с номинальным первичным током - 200А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-300/5 31,5 кА У2 - с номинальным первичным током - 300А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-400/5 40 кА У2 - с номинальным первичным током - 400А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-500/5 40 кА У2 - с номинальным первичным током - 500А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-600/5 40 кА У2 - с номинальным первичным током - 600А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-800/5 40 кА У2 - с номинальным первичным током - 800А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-1000/5 40 кА У2 - с номинальным первичным током - 1000А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-1500/5 40 кА У2 - с номинальным первичным током - 1500А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-2000/5 40 кА У2 - с номинальным первичным током - 2000А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-2500/5 40 кА У2 - с номинальным первичным током - 2500А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-3000/5 40 кА У2 - с номинальным первичным током - 3000А, вторичным - 5А.

Внимание!

Принимаем заказы на изготовление 2-х, 3-х, 4-х обмоточных трансформаторов тока ТОЛ-10, с классами точности для измерений и учёта 0,2S; 0,2; 0,5S; 0,5 и с классами точности для защиты 5Р; 10Р.

Теперь Вы можете разместить свой заказ на изготовление трансформатора тока ТОЛ-10 с одной обмоткой для измерений и учёта 0,2S; 0,2; 0,5S; 0,5.

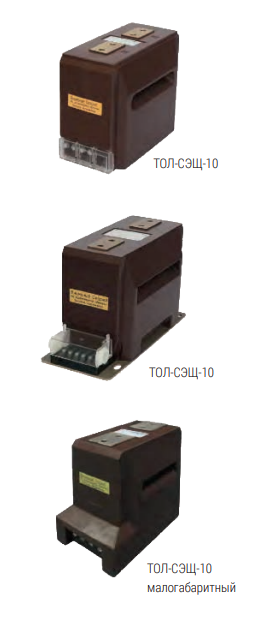

 Трансформаторы ТОЛ-10 (исполнение 11, 12, 13, 14, 21, 22, 23, 24)

  • Трансформаторы ТОЛ по своим присоединительным и установочным размерам полностью соответствуют российским аналогам.
  • Возможность изготовления измерительных трансформаторов ТОЛ с различными значениями термических токов короткого замыкания от 100 Iном до 400 Iном.
  • Возможность изготовления измерительных трансформаторов тока тремя вторичными обмотками имеющими стандартные габариты и характеристики.
  • Возможность изготовления измерительных трансформаторов с различным коэффициентом трансформации тока.
Измерительные трансформаторы тока ТОЛ, ТШЛ
Исполнение 11 - 14

Выводы вторичных обмоток расположены на короткой боковой поверхности измерительного трансформатора тока.

Возможно изготовление изделия с пломбируемой прозрачной крышкой, защищающей группу вторичных контактов от несанкционированного доступа.

Измерительные трансформаторы тока ТШЛ, ТОЛ
Исполнение 21 - 24

Расположение выводов вторичных обмоток обеспечивает возможность подключения со стороны опорной поверхности измерительного трансформатора тока.

Трансформаторы ТОЛ-СЭЩ-10 (исполнение 01-09)

Измерительные трансформаторы ТОЛ-СЭЩ-10 (исполнение 01-09) изготавливаются на металлическом основании, на которой расположена клеммная коробка выводов вторичных обмоток. В целях безопасности предусмотрена возможность заземления одного из выводов вторичных обмоток непосредственно на основание.

  • Возможно изготовление трансформаторов тока с различными схемами соединений.
  • Трансформаторы тока могут иметь до 4-х вторичных обмоток.
  • Заземляемое металлическое основание.
  • Клеммная коробка может иметь два варианта исполнения (до 6 и до 10 выводов).
  • Пломбируемая прозрачная крышка, защищающая группу вторичных контактов от несанкционированного доступа.
  • Возможно изготовление измерительных трансформаторов тока с различным значением токов термической стойкости от 100 Iном до 200 Iном.
Исполнение -01, 04, 07
Исполнение -02, 05, 08
Исполнение -03, 06, 09

Трансформаторы ТОЛ-СЭЩ-10 (исполнение 31)

  • Применяются для комплектации ячеек (шкафов), где невозможно обслуживание контактов вторичных обмоток непосредственно на измерительном трансформаторе.
  • Выводы вторичных обмоток выполнены длинным проводом (3м) с сечением 2,5 кв. мм.
  • Изоляция проводов выполнена из кремнеорганической резины.
  • Измерительные трансформаторы тока могут быть изготовлены с термическим током 100 Iном.
Исполнение 31

Конструктивные особенности и преимущества

  1. Трансформаторы изготавливаются по технологии фирмы «RITZ» на оборудовании ведущих Европейских фирм.
  2. Применяются современные высококачественные материалы и комплектующие.
  3. Минимальные сроки проектирования и изготовления.
  4. Размеры контактов первичной обмотки трансформаторов тока с коэффициентом трансформации 1000/5 и 1500/5 увеличены по сравнению с Европейскими аналогами. Поверхность контактов покрыта серебром методом напыления.
  5. Конструкция первичных контактов и элементов крепления трансформаторов тока обеспечивает удобство работы при монтаже и эксплуатации изделия.
  6. Возможность изготовления трансформаторов тока с разным коэффициентом трансформации тока.
  7. Возможность изготовления трансформаторов тока с различными значениями токов термической стойкости.
  8. Возможность изготовления трансформаторов в нескольких конструктивных исполнениях с различными техническими характеристиками.
  9. Возможность изготовления трансформаторов с нестандартными характеристиками по индивидуальным заказам.

Структура условного обозначения

Технические характеристики

Наименование параметра ТОЛ-СЭЩ 10 ТОЛ-СЭЩ 20 ТОЛ-СЭЩ 35
Номинальное напряжение, кВ 10 20 35
Наибольшее рабочее напряжение, кВ 12 24 40,5
Номинальный первичный ток, А 10, 15, 20, 30, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000 20, 30, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 2500 20, 30, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 2500
Номинальный вторичный ток, А 5 5,1
Номинальная частота, Гц 50
Число вторичных обмоток, не более 4 5
Номинальная вторичная нагрузка, при cosφ2=0,8, B*A
Обмотки для измерения 5; 10 3; 5; 10; 15; 20; 30
Обмотки для защиты 15; 20; 30
Класс точности:
для измерений и учета 0,2; 0,2S; 0,5; 0,5S
для защиты 10P; 5P
Номинальная предельная кратность К ном вторичной обмотки для защиты, не менее 10; 15; 20
Номинальный коэффициент безопасности приборов К Бном вторичной обмотки для измерений, не менее 5; 10; 15

Климатическое исполнение У2 T2
Верхнее значение температуры окружающего воздуха, С +50 +55
Нижнее значение температуры окружающего воздуха, С -45 -10

Исполнения трансформаторов ТОЛ-СЭЩ 10 кВ

Ток односекундной термической стойкости, кА при номинальном первичном токе: Исп.01,02, 03,11,21,31 Исп.04,05, 06,12,22,32 Исп.07,08, 09,13,23,33 Исп. 14,24,34
10А 1 - - -
15А 1,6 - - -
20А 2 4 - -
30А 3 6 - -
50А 5 8 10 20
75А 8 10 16 31,5
100А 10 16 20 40
150А 16 20 31,5 40
200А 20 31,5 40 -
300А 31,5 40 - -
400-2000А 40 - - -
Ток электродинамической стойкости, кА при номинальном первичном токе: Исп.01,02, 03,11,21,31 Исп.04,05, 06,12,22,32 Исп.07,08, 09,13,23,33 Исп. 14,24,34
10А 2,5 - - -
15А 4 - - -
20А 5 10 - -
30А 7,5 15 - -
50А 12,5 18,8 25 50
75А 18,8 25 37,5 78,8
100А 25 37,5 50 100
150А 37,5 50 78,8 100
200А 50 78,8 100 -
300А 78,8 100 - -
400-2000А 100 - - -

* Стандартное (по умолчанию) исполнение Возможно изготовление трансформаторов с параметрами отличными от стандартных.

Размещение и монтаж трансформаторов тока ТОЛ-СЭЩ-10

1.Трансформатор устанавливают в шкафах КРУ, КРУН и КСО в соответствии с чертежами этих изделий. Крепление трансформаторов на месте установки производится для исполнений –11-14, 21-24, 31, 51-53, 61-63, 71-73, 81-83 с помощью четырех болтов М12 к закладным элементам крепления, расположенным на основании трансформатора, для исполнений 01-09 с помощью четырех болтов крепления М10.

2.При монтаже необходимо снять оксидную пленку с первичных контактов
трансформатора и с подводящих шин.

3.Провода, присоединяемые к вторичным выводам трансформатора должны быть
снабжены наконечниками или свернуты в кольцо под винт М6 и облужены.
При монтаже следует учитывать, что при направлении тока в первичной цепи от Л1 к Л2 вторичный ток во внешней цепи направлен от И1 к И2.

4.Для удобства подъема, опускания и удержания на весу, монтажных и такелажных
работах допускается использовать формовочные уступы на боковых стенках
трансформатора, а так же вкручивать в первичные контакты рым-болты М12 ГОСТ 4751.

ВАЖНО! Рым-болты в комплект поставки трансформаторов не входят.

Техническое обслуживание трансформаторов тока ТОЛ-СЭЩ-10

1.При техническом обслуживании трансформатора необходимо соблюдать «правила
безопасности».

2.Техническое обслуживание проводится в сроки, предусмотренные для установки,
в которую встраивается трансформатор.

3.Техническое обслуживание проводится в следующем объеме.

- Очистка поверхности трансформатора от пыли и грязи.
- Внешний осмотр трансформатора на отсутствие повреждений.
- Измерение сопротивления изоляции первичной обмотки. Проводится мегомметром
на 2500 В. Сопротивление должно быть не менее 1000 МОм.
- Измерение сопротивления изоляции вторичных обмоток. Проводится мегомметром
на 1000 В. Сопротивление должно быть не менее 20 МОм.

4.Трансформаторы в эксплуатации подлежат периодическое поверке по методике
ГОСТ 8.217.

Межповерочный интервал трансформаторов тока ТОЛ-СЭЩ-10 (МПИ ТОЛ-СЭЩ-10) – не более 8 лет (по запросу вышлем руководство по эксплуатации на изделие и паспорт).

5.Трансформаторы ремонту не подлежат.

Средняя наработка до отказа – 4,0⋅105 ч.
Средний срок службы трансформатора – 25 лет.

Исполнения трансформаторов ТОЛ-СЭЩ 20 кВ

Ток односекундной термической стойкости, кА при номинальном первичном токе: Исп.01,02,03,11,12,13, 21,22,23,31,32,33 Исп.04,05,06,14,15,16, 24,25,26,34,35,36 Исп.07,08,09,17,18,19, 27,28,29,37,38,39
20А 2 4 -
30А 3 6 -
50А 5 10 20
75А 7,5 15 31,5
100А 10 20 40
150А 15 31,5 40
200А 20 40 -
300А 31,5 40 -
400-2500А 40 - -
Ток односекундной термической стойкости, кА при номинальном первичном токе: Исп.01,02,03,11,12,13, 21,22,23,31,32,33 Исп.04,05,06,14,15,16, 24,25,26,34,35,36 Исп.07,08,09,17,18,19, 27,28,29,37,38,39
20А 5 10 -
30А 7,5 15 -
50А 12,5 25 50
75А 18,8 37,5 78,8
100А 25 50 100
150А 37,5 78,8 100
200А 50 100 -
300А 78,8 100 -
400-2500А 100 - -

Исполнения трансформаторов ТОЛ-СЭЩ 35 кВ

Ток односекундной термической стойкости, кА при номинальном первичном токе: Исп.01,02,03 Исп.04,05,06 Исп.07,08,09
20А 2 4 -
30А 3 6 -
50А 5 10 20
75А 8 16 31,5
100А 10 20 40
150А 16 31,5 40
200А 20 40 -
300А 31,5 40 -
400-2500А 40 - -
Ток односекундной термической стойкости, кА при номинальном первичном токе: Исп.01,02,03 Исп.04,05,06 Исп.07,08,09
20А 5 10 -
30А 7,5 15 -
50А 12,5 25 50
75А 18,8 37,5 78,8
100А 25 50 100
150А 37,5 78,8 100
200А 50 100 -
300А 78,8 100 -
400-2500А 100 - -
