ТПЛ-СЭЩ-10-01 (11;81)

Версия для печати

ТПЛ-СЭЩ-10-01 (11;81)

+7 (846) 231-43-97

Опросный лист Трансформаторы тока

● Цена: договорная.
● Вес: 25 кг.
● Размеры (мм): 513х222х250.
● ТПЛ-СЭЩ-10 - Сделано в Самаре. Сертификат. Паспорт.
● На одном поддоне отгружаем до 20 шт.
● Бесплатно и Быстро довозим до транспортной компании.
● Осуществляем поставки на всей территории России!

● Свяжитесь с нами прямо сейчас:
(846) 972-22-01 или отправьте Ваш запрос на email: zaovec@mail.ru.
Ответим оперативно!

Трансформатор тока ТПЛ-СЭЩ-10 предназначен для передачи сигнала измерительной информации приборам измерения, защиты автоматики, сигнализации и управления, служит для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.

Внимание! Трансформатор тока ТПЛ-СЭЩ-10 является полным аналогом трансформатора тока
ТПОЛ-10 (СЗТТ) и трансформатора тока ТПК-10 (ОАО "Самарский трансформатор").

Пример условного обозначения: проходной трансформатор тока с литой изоляцией на номинальное напряжение 10 кВ, конструктивного варианта исполнения 31, с четырьмя вторичными обмотками: (первая – для коммерческого учёта электроэнергии с классом точности 0,2Sи нагрузкой 10 В А, вторая – для подключения цепей измерения с классом точности 0,5 и нагрузкой 10 В А, третья и четвёртая – для подключения цепей защиты с классом точности 10Р и нагрузкой 15 В А); на номинальный первичный ток 1500 А, номинальный вторичный ток 5 А, климатического исполнения «У», категории размещения 2 по ГОСТ 15150-69:

Трансформатор тока ТПЛ-СЭЩ-10-31-0,2S/0,5/10Р/10Р-10/10/15/15 – 1500/5 У2.

Конструкция

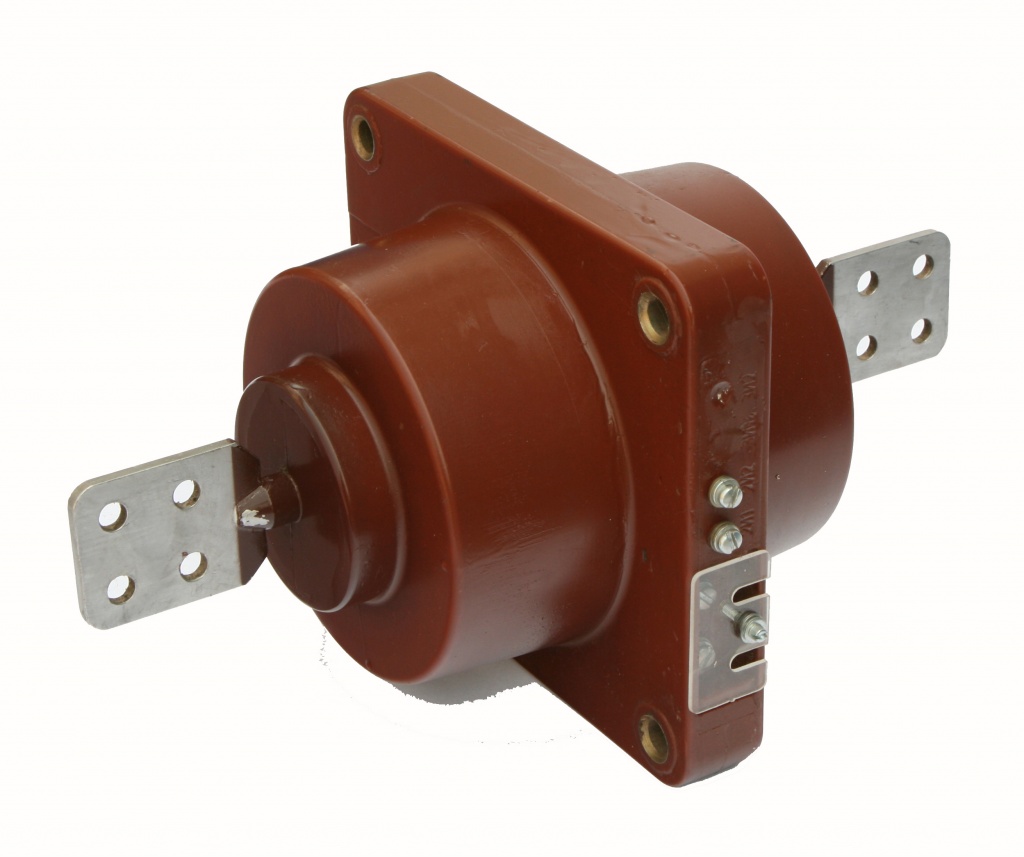

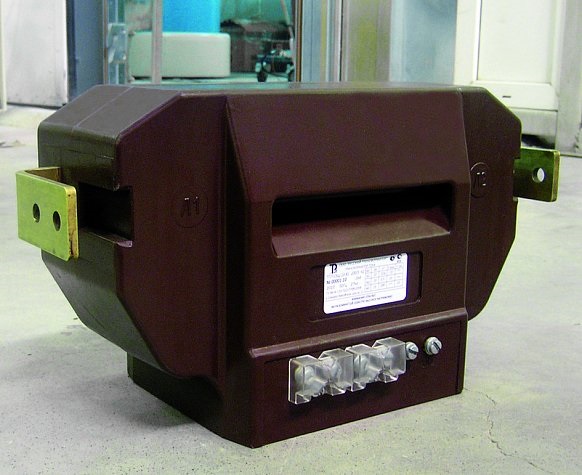

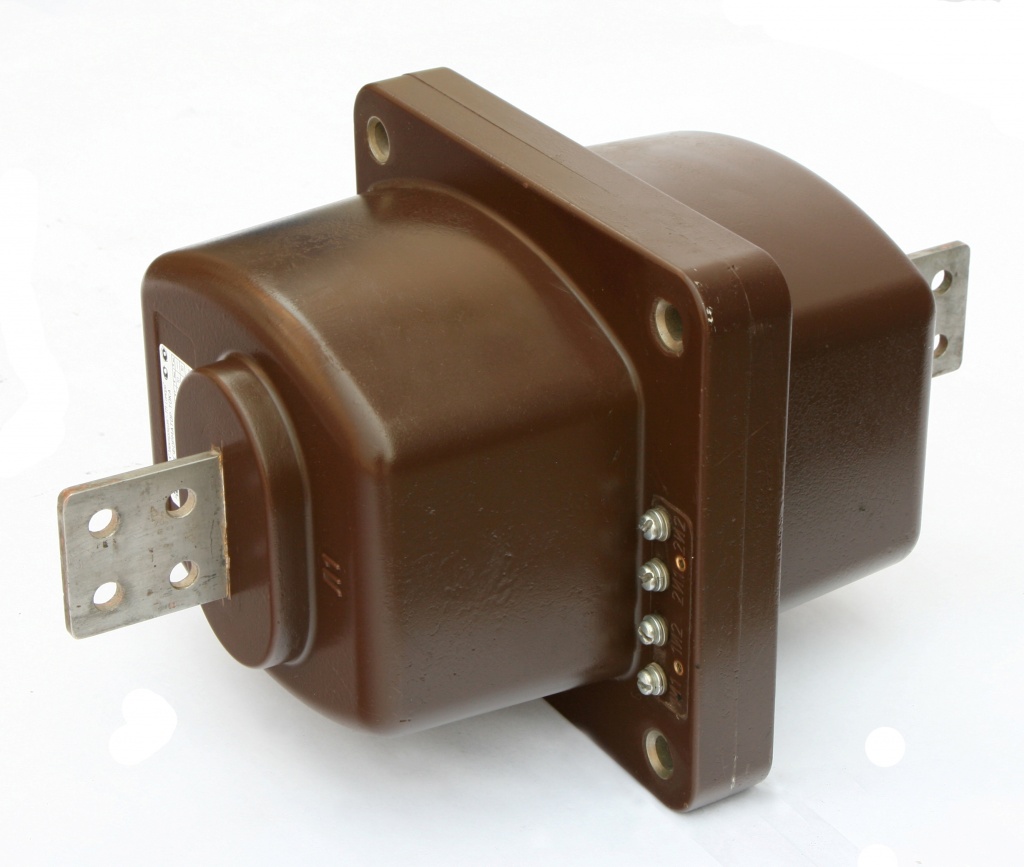

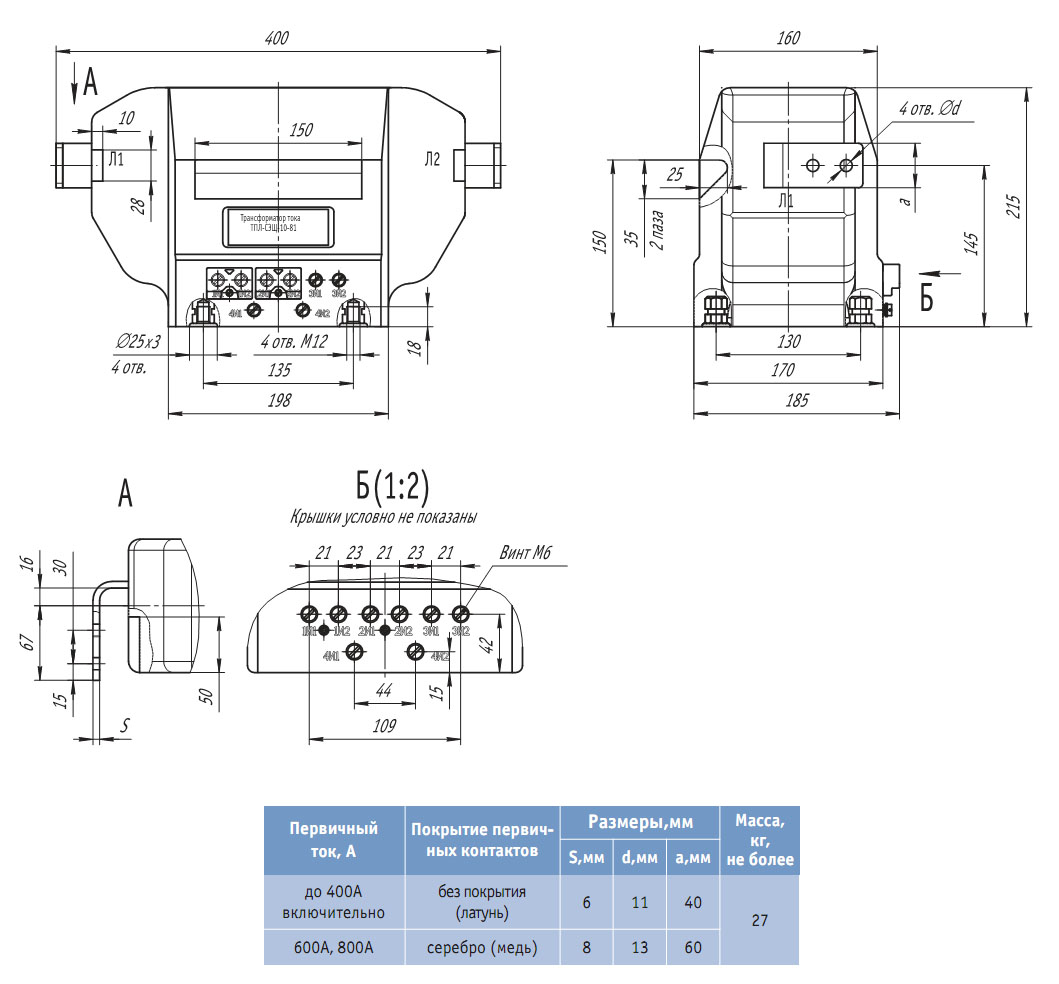

ТПЛ-СЭЩ 10, 01 исполнение ТПЛ-СЭЩ 10, 11 исполнение ТПЛ-СЭЩ 10, 81 исполнение
ТПЛ-СЭЩ-01.jpg ТПЛ-СЭЩ-10-11.jpg ТПЛ-СЭЩ-10-81.jpg

Конструктивные особенности и преимущества

ТПЛ-10 позволяет реализовать почти любые параметры и обладает всеми преимуществами трансформатора ТОЛ-СЭЩ-10, а именно:
  1. Трансформаторы изготавливаются по технологии фирмы «RITZ» на оборудовании ведущих Европейских фирм.
  2. Применяются современные высококачественные материалы и комплектующие.
  3. Минимальные сроки проектирования и изготовления.

Структура условного обозначения

Технические характеристики

Наименование параметра ТПЛ-СЭЩ 10 кВ
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А 20, 30, 50, 75, 100, 150, 200, 300, 400, 600, 800 (для ТПЛ-СЭЩ-1-81), 1000, 1500, 2000
Номинальный вторичный ток, А 5
Номинальная частота, Гц 50
Число вторичных обмоток, не более 4
Номинальные вторичные нагрузки
обмотки для измерения 5, 10
обмотки для защиты 15
Класс точности:
для измерений учета 0,2S; 0,2; 0,5S; 0,5
для защиты 5Р или 10Р
Номинальная предельная кратность Кном вторичной обмотки для измерений, не более 10
Номинальный коэффициент безопасности приборов КБном вторичной обмотки для измерений, не более 10
Односекудный ток термической стойкости, кА, при номинальном первичном токе: Исп. 01, 21 Исп. 11, 31 Исп. 02, 22 Исп. 12, 32 Исп. 81 (изм. 1)
20 А 2 - 3 - 2
30 А 3 - 4,5 - 3
50 А 5 - 8 - 5
75 А 8 - 10 - 8
100 А 10 - 16 - 10
150 А 16 - 20 - 16
200 А 20 - 31,5 - 20
300 А 31,5 31,5 40 40 31,5
400 А 40 40 - - 40
600-800 А 40 40 - - 40
1000-2000 А 40 40 - - -
Ток электродинамической стойкости, кА, при номинальном первичном токе: Исп. 01, 21 Исп. 11, 31 Исп. 02, 22 Исп. 12, 32 Исп. 81 (изм. 1)
20 А 5 - 7,5 - 5
30 А 7,5 - 11,25 - 7,5
50 А 12,5 - 20 - 12,5
75 А 20 - 25 - 20
100 А 25 - 40 - 25
150 А 40 - 50 - 40
200 А 50 - 78,8 - 50
300 А 78,8 78,8 100 100 78,8
400 А 100 100 - - 100
600-800 А - 100 - - 100
1000-2000 А - 100 - - -

Климатическое исполнение У2 Т2
Верхнее значение температуры окружающего воздуха, С +50º +55º
Нижнее значение температуры окружающего воздуха, С -45º -10º

Трансформатор ТПЛ-СЭЩ / трансформатор ТПЛ-СЭЩ-10 / ТПЛ-СЭЩ-10-01 / ТПЛ-СЭЩ-10-02 / трансформатор ТПЛ-СЭЩ-10-21  / трансформатор тока ТПЛ-СЭЩ-10-22 / трансформатор ТПЛ-СЭЩ-10-31 / трансформатор ТПЛ-СЭЩ-10-32 / продажа (куплю) трансформатор ТПЛ-СЭЩ-10 / куплю трансформатор /  трансформатор цена / продам трансформатор / трансформаторы тока и напряжения в г. Самара. Обращайтесь!
