Опросный лист Трансформаторы тока
● Цена: договорная.
● Вес: 33 кг.
● Размеры (мм): 262х290х230.
● ТШЛ-СЭЩ-10 - Сделано в Самаре. Сертификат. Паспорт.
● На одном поддоне отгружаем до 20 шт.
● Бесплатно и Быстро довозим до транспортной компании.
● Бесплатная доставка по городу Самара.
● Осуществляем поставки на всей территории России!
● Свяжитесь с нами прямо сейчас:
(846) 972-22-01 или отправьте Ваш запрос на email:
zaovec@mail.ru.
●
Ответим оперативно!
Трансформаторы тока ТШЛ-СЭЩ 10, 20 кВ предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО), а также для встраивания в пофазно-экранированные токопроводы генераторных распределительных устройств и является комплектующим изделием.
Трансформаторы предназначен для передачи сигнала измерительной информации приборам измерения, защиты автоматики, сигнализации и управления, служит для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения 10, 20 кВ.
Пример условного обозначения: шинный трансформатор тока на номинальное напряжение 10 кВ, конструктивного варианта исполнения 01, с четырьмя вторичными обмотками: (первая – для коммерческого учёта электроэнергии с классом точности 0,2Sи нагрузкой 10 В А, вторая – для подключения цепей измерения с классом точности 0,5 и нагрузкой 10 В А, третья и четвёртая – для подключения цепей защиты с классом точности 10Р и нагрузкой 15 В А); на номинальный первичный ток 3000 А, вторичный ток 5 А); климатического исполнения «У», категории размещения 2 по ГОСТ 15150-69:
Трансформатор тока ТШЛ-СЭЩ-10-01-0,2S/0,5/10Р/10Р-10/10/15/15 – 3000/5 У2.1.

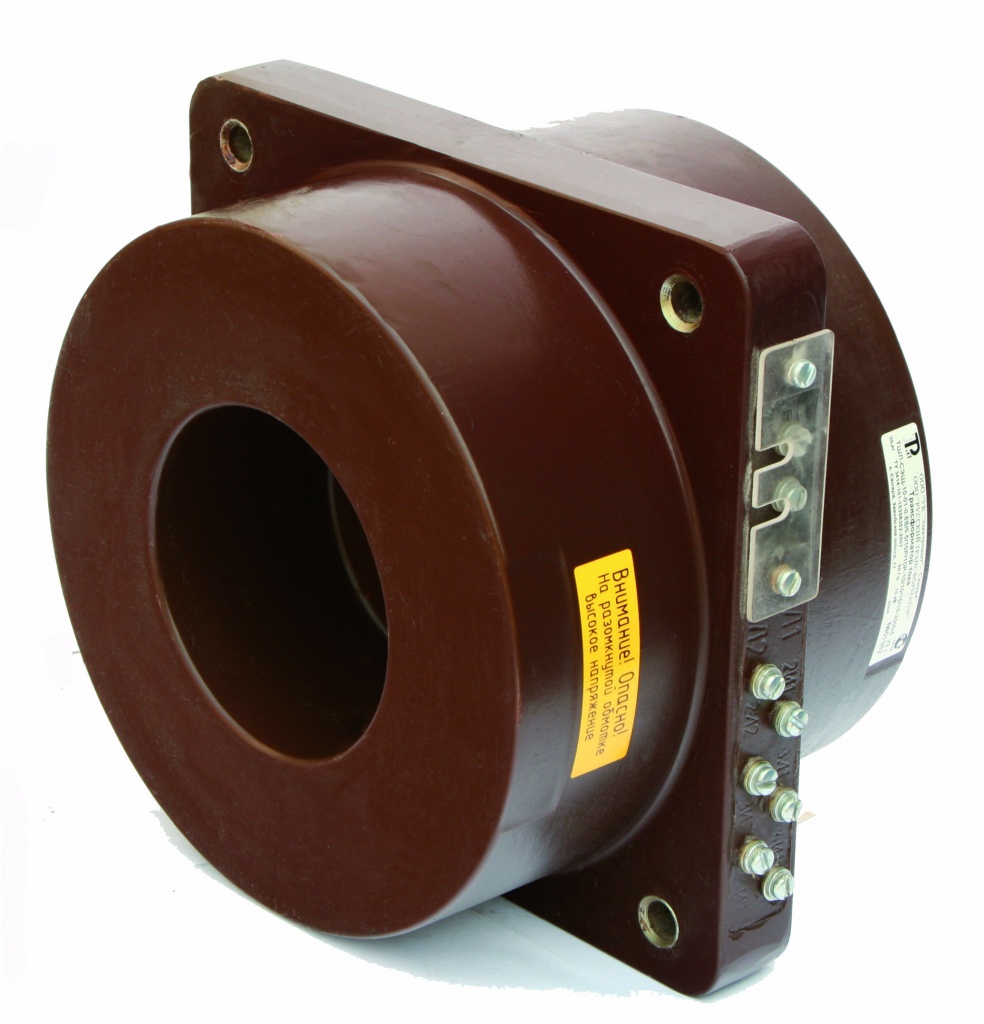

ТШЛ-СЭЩ 10 |

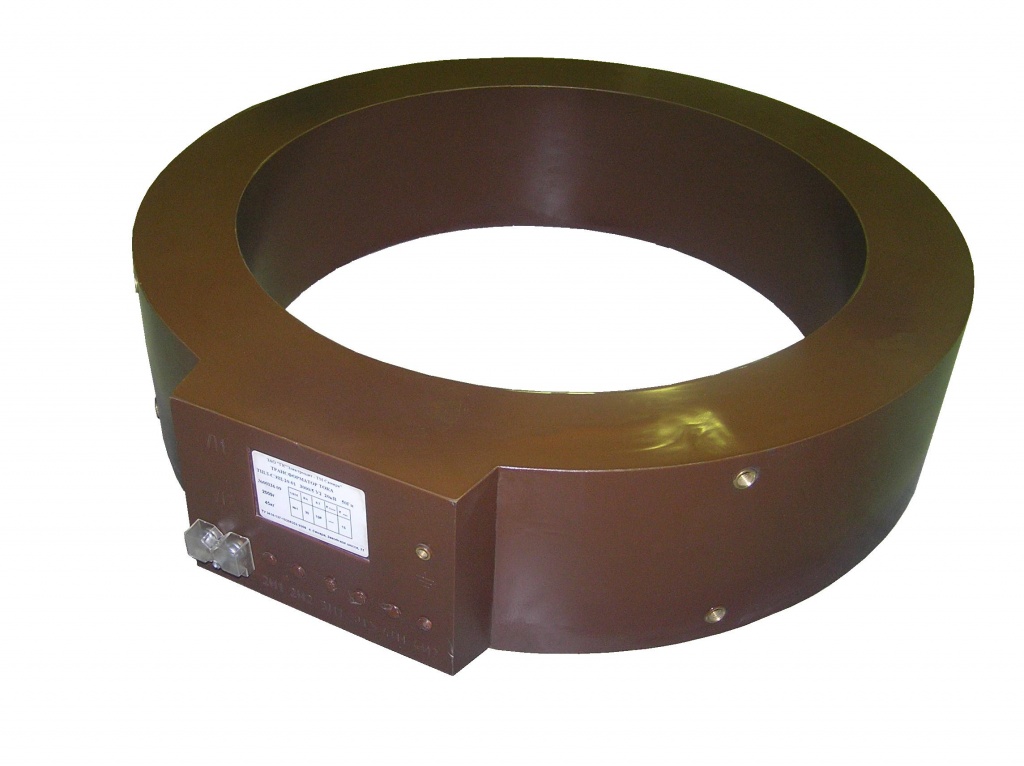

ТШЛ-СЭЩ 20 |
|
|

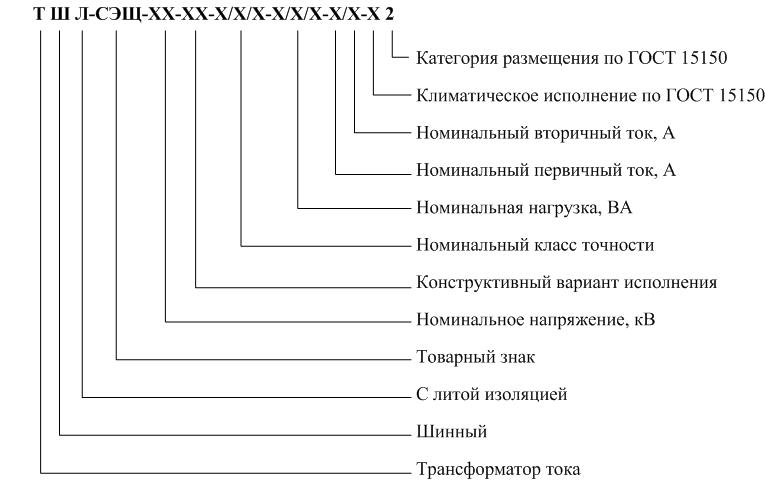

Структура условного обозначения
Технические характеристики
Наименование параметра |
ТШЛ-СЭЩ 10 |
ТШЛ-СЭЩ 20 |
Номинальное напряжение, кВ |
10 |
20 |
Наибольшее рабочее напряжение, кВ |
12 |
24 |
Номинальный первичный ток, А |
1000, 1500, 2000, 3000, 4000, 5000, 6000 |
3000, 4000, 5000, 6000, 8000, 10000 |
Номинальный вторичный ток, А |
1; 5 |
Номинальная частота, Гц |
50 |
50; 60 |
Число вторичных обмоток, не более |
5 |
4 |
Номинальная вторичная нагрузка, при cosφ2=0,8, B*A |
|
Обмотки для измерения |
5; 10; 15; 20; 25; 30 |
30; 50; 60; 75; 100 |
Обмотки для защиты |
15; 20; 25; 30 |
30; 50; 60; 75; 100 |
Класс точности: |
|
для измерений и учета |
0,2; 0,2S; 0,5; 0,5S |
для защиты |
10P; 5P |
Трехсекундный ток термической стойкости, кА |
|
120 |
на номинальные токи (1000-3000) А |
40 |
|
на номинальные токи 4000 А |
140 |
|
на номинальные токи (5000, 6000) А |
175 |
|
Номинальная предельная кратность К ном вторичной обмотки для защиты, не менее |
5; 10; 15; 20 |
15; 20; 25; 30 |
Номинальный коэффициент безопасности приборов К Бном вторичной обмотки для измерений, не менее |
5; 10; 15; 20 |
15; 20; 25; 30 |
Климатическое исполнение |
У |
T |
Верхнее значение температуры окружающего воздуха, С |
+50 |
+55 |
Нижнее значение температуры окружающего воздуха, С |
-45 |
-10 |
