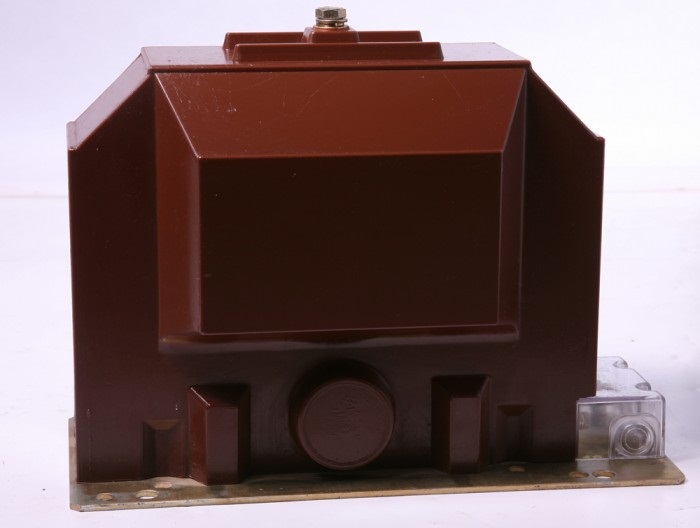

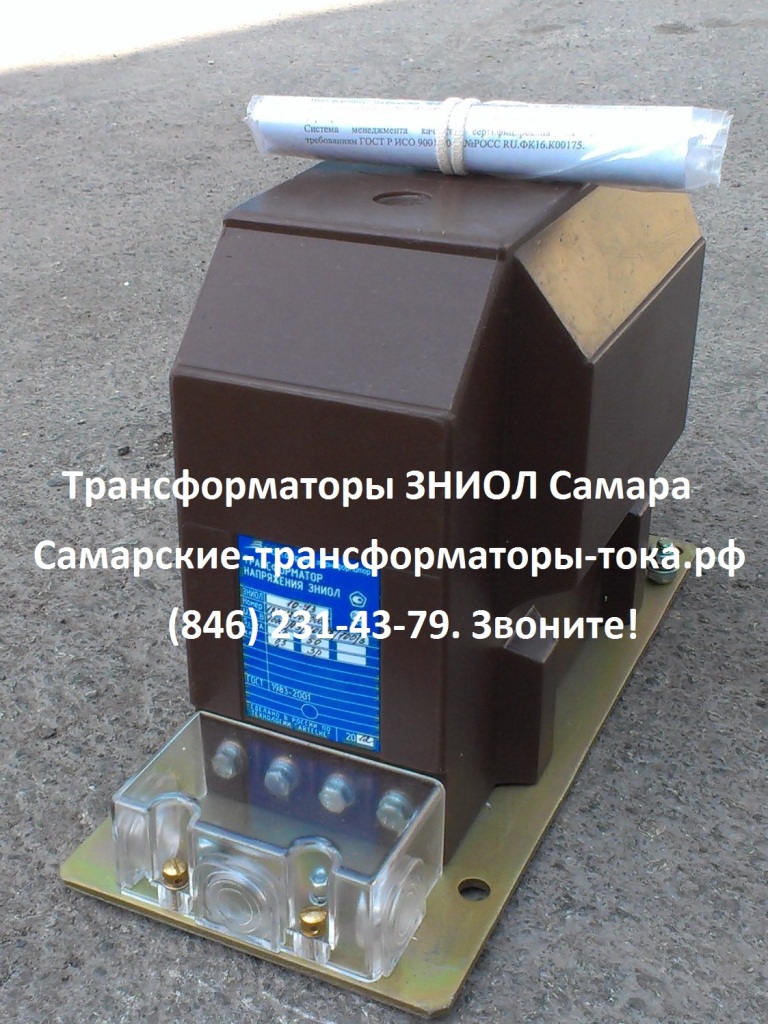

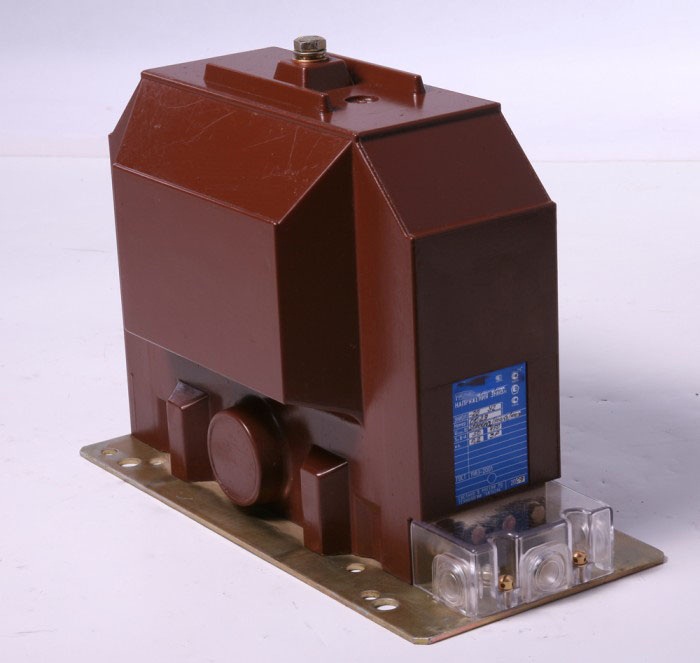

Назначение и область применения трансформатора НИОЛ-СТ-3-М,НИОЛ-СТ-6-М,НИОЛ-СТ-10-М (ЗНИОЛ)
Трансформатор напряжения ЗНИОЛ однофазный предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50-60 Гц в сетях с изолированной нейтралью, а также для установки в комплектные распределительные устройства КРУ.
Допускается эксплуатация трансформатора как силового, при этом мощность трансформатора не должна превышать предельную мощность и нагрузка должна подключаться к основной обмотке.
Трансформаторы изготавливаются разных конструктивных вариантов:
-
основной - ЗНИОЛ;
-
с увеличенной номинальной мощностью и габаритами — ЗНИОЛ-1;
-

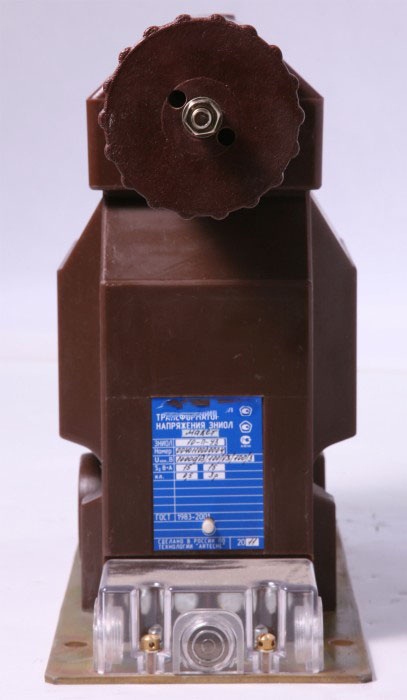

с предохранительным устройством — ЗНИОЛ-П.
Климатическое исполнение «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Технические параметры НИОЛ-СТ-3-М,НИОЛ-СТ-6-М,НИОЛ-СТ-10-М
|
Наименование параметра |
Значение |
|
Класс напряжения, кВ:
|
3
|
6
|
10
|
|
Наибольшее рабочее напряжение, кВ |
3,6
|
7,2
|
12
|
|
Количество вторичных обмоток |
2 или 3
|
|
Номинальный коэффициент напряжения |
1,2
|
|
Конструктивные варианты |
ЗНИОЛ
|
ЗНИОЛ(1)
ЗНИОЛ(П)
|
ЗНИОЛ
|
ЗНИОЛ(1)
ЗНИОЛ(П)
|
ЗНИОЛ
|
ЗНИОЛ(1)
ЗНИОЛ(П)
|
|
Номинальная мощность в, ВА, в классе точности |
|
|
0,2 |
15
|
30
|
15
|
30
|
25
|
50
|
|
0,5 |
50
|
80
|
50
|
100
|
60
|
125
|
|
1,0 |
50
|
100
|
60
|
120
|
125
|
150
|
|
3,0 |
55
|
100
|
65
|
120
|
100
|
150
|
|
Номинальная мощность дополнительной вторичной обмотки в классе точности 3,0 ВА |
55
|
100
|
65
|
120
|
100
|
150
|
|
Предельная мощность вне класса точности, ВА |
100
|
250
|
200
|
400
|
350
|
600
|
|
Номинальное напряжение первичной обмотки, В |
3000/3
|
6000/3
|
10000/3
|
|
Номинальное напряжение основной вторичной обмотки, В |
100/3; 110/3; 120/3
|
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3; 110/3; 120/3
|
|
Группа и схема соединения обмоток: |
|
|
- с двумя вторичными обмотками |
|
|
- с тремя вторичными обмотками |
1/1/1-0-0
|
|
|
1/1/1/1-0-0-0
|
В соотвествии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от типовых.

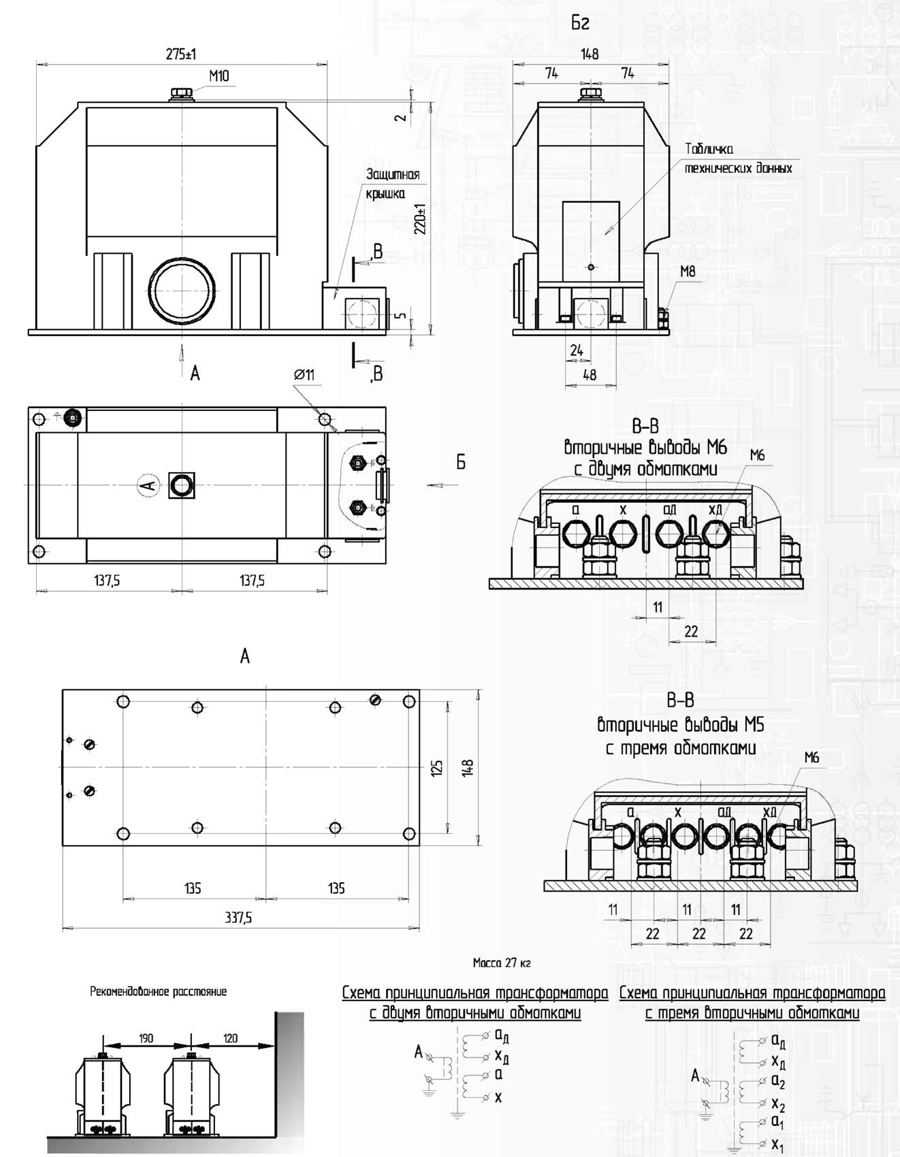

Габаритные и установочные размеры

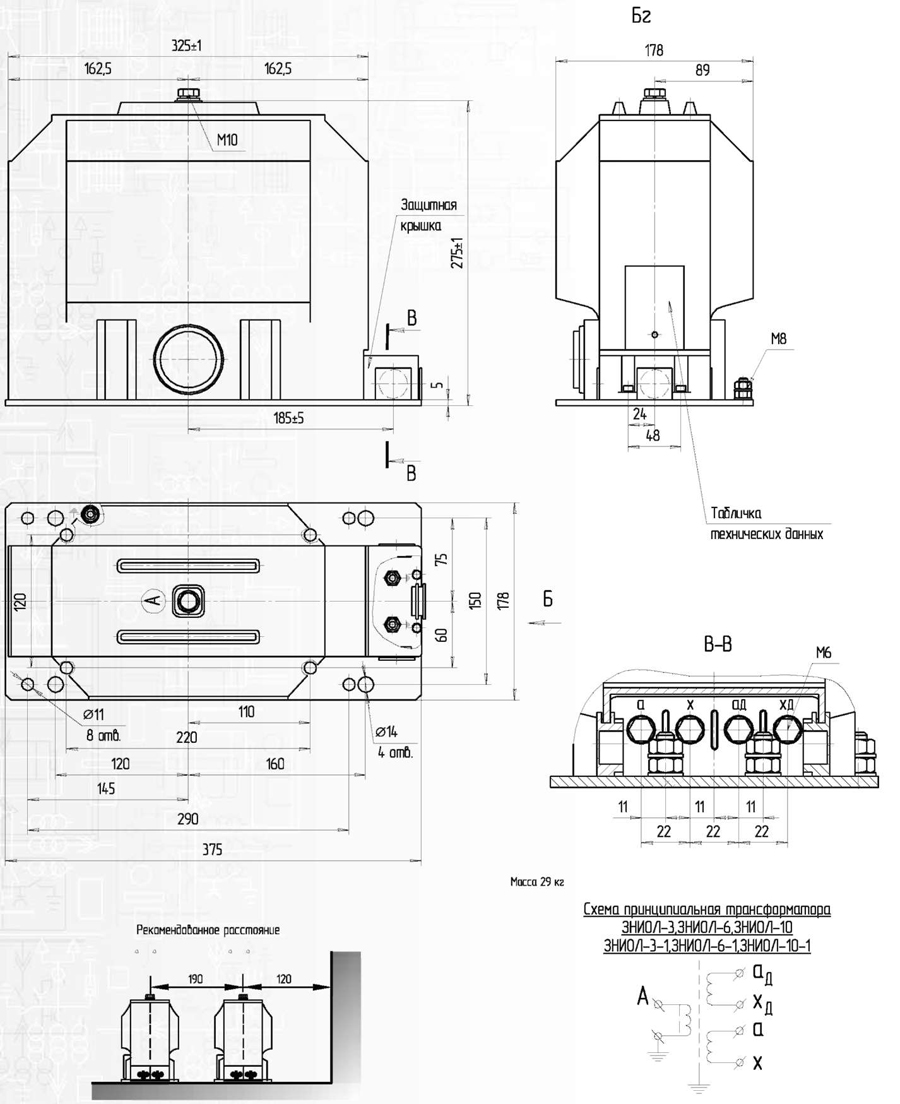

Габаритные и установочные размеры ЗНИОЛ-10-1

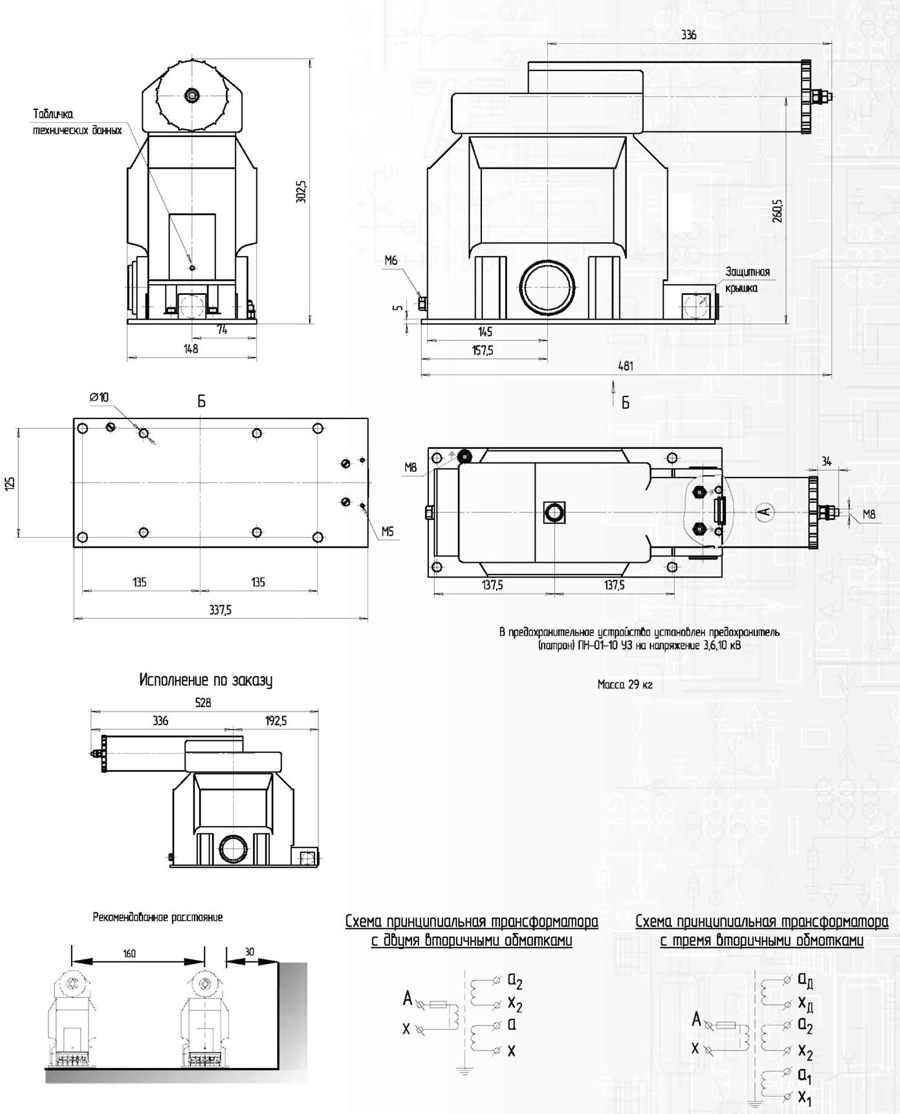

Габаритные и установочные размеры ЗНИОЛ-10-П
|
