Назначение и область применения трансформатора НИОЛ-СТ-3,НИОЛ-СТ-6,НИОЛ-СТ-10
Двухполюсный незаземляемый трансформатор напряжения НИОЛ-СТ-3, 6, 10 предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50Гц, для установки в комплектные распределительные устройства (КРУ).

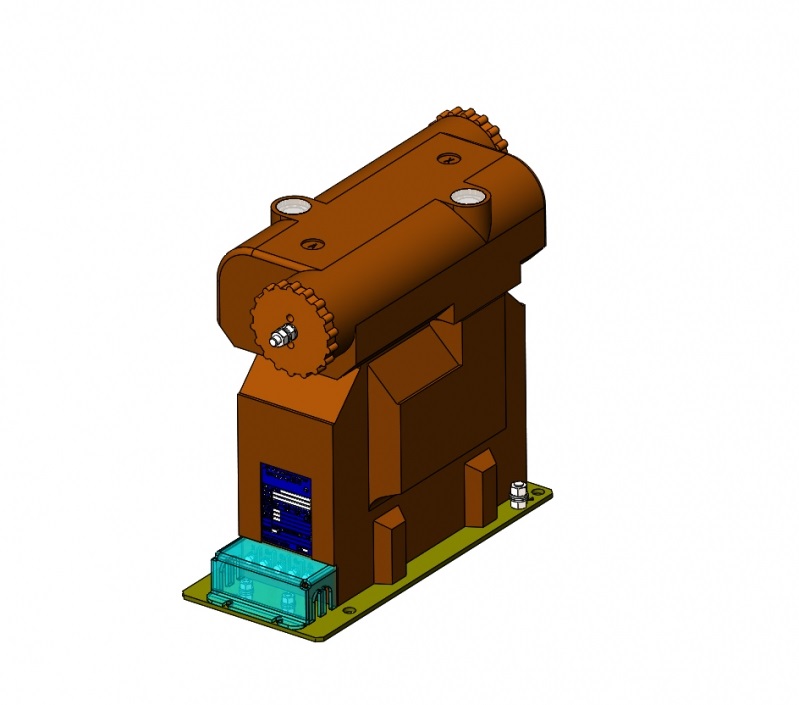

Трансформатор напряжения НИОЛ-СТ-3-П, 6-П, 10-П изготавливается со встроенным предохранительным устройством на выводах обмотки ВН.

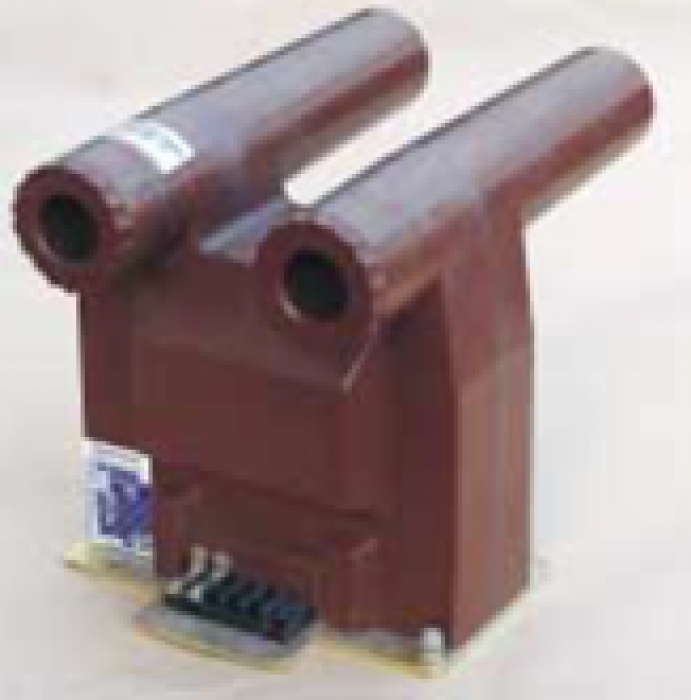

Трансформаторы НИОЛ-СТ-3-1П,6-1П,10-1П комплектуются съёмным предохранительным устройством.
Трансформатор изготавливается в климатическом исполнении У и Т категории размещения 2 и 3 по ГОСТ 15150-69.
Технические параметры трансформаторов напряжения НИОЛ-СТ-3,НИОЛ-СТ-6,НИОЛ-СТ-10
|
Параметр
|
Значение
|
|
Класс напряжения, кВ
|
3
|
6
|
10
|
|
Наибольшее рабочее напряжение, кВ
|
3,6
|
7,2
|
12
|
|
Номинальное напряжение первичной обмотки, В
|
3000
|
6000
|
10000
|
|
Номинальное напряжение вторичной обмотки, В
|
100
|
|
Номинальный коэффициент напряжения
|
1,2
|
|
Номинальная частота, Гц
|
50
|
|
Количество вторичных обмоток
|
1* - 2
|
|
Номинальная вторичная нагрузка обмоток
с коэффициентом мощности cos φ2=0,8, ВА,
для класса точности:
- 0,2
- 0,5
- 1
|
15
30
50
|
20
50
75
|
30
100
150
|
|
Предельная нагрузка вне класса точности, ВА
|
150
|
300
|
400
|
|
Схема и группа соединения обмоток:
- с одной вторичной обмоткой
- с двумя вторичными обмотками
|
1/1-0
1/1/1-0-0
|
* стандартное значение
В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых.
|
