Трансформаторы НОЛ-СЭЩ 6, НОЛ-СЭЩ 10, НОЛ-СЭЩ 20, НОЛ-СЭЩ 35 – заземляемые трансформаторы напряжения, предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, в камеры одностороннего обслуживания (КСО), является комплектующими изделиями. Трансформаторы НОЛ обеспечивают питание приборов учета электроэнергии, контрольно-измерительной аппаратуры, релейных (микропроцессорных) защит, и используются для измерения напряжения сети 6, 10, 20, 35 кВ соответственно.
Пример условного обозначения:
трансформатор напряжения незаземляемый, однофазный, электромагнитный, с литой изоляцией , варианта конструктивного исполнения 0, класса напряжения 6 кВ с обмоткой для подключения цепей измерения с классом точности 0,2 и нагрузкой 15 ВА; климатическое исполнение «У», категория размещения 2 по ГОСТ 15150-69 при размещении заказа у ЗАО «ВолгаЭнергоКомплект» г. Самара:
- трансформатор напряжения НОЛ-СЭЩ-6-0,2-15 У2.
Внимание!
Принимаем заказы на изготовление трансформаторов напряжения НОЛ на 6, 10, 20, 35 кВ с классами точности основной вторичной обмотки 0,2; 0,5; 1,0; 3,0 и номинальной мощности от 10 до 800 ВА.
Сообщаем, что трансформаторы напряжения НОЛ могут комплектоваться съемным предохранительным устройством, предназначенным для защиты электрооборудования!
|
Наименование параметра |
НОЛ-СЭЩ-6 |
НОЛ-СЭЩ-10 |
НОЛ-СЭЩ-20 |
НОЛ-СЭЩ-35 |
|
Класс напряжения по ГОСТ1516.3, кВ |
6 |
10 |
20 |
35 |
|
Наибольшее рабочее напряжение |
7,2 |
12** |
24 |
40,5 |
|
Номинальное напряжение первичной обмотки, кВ |
6 |
10 |
20 |
35 |
|
Номинальное напряжение основной вторичной обмотки, В |
100 |
|
Номинальные классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 |
|
Номинальная мощность основной вторичной обмотки, ВА в классах точности |
|
|
0,2 |
10,15,25* |
10,15,25* |
|
0,5 |
25,30,50,75* |
25,30,50,75,100* |
|
1,0 |
50,75,100,150,200* |
50,75,100,150,200,300* |
|
1,0 |
150,200* |
300,400,500,600,800* |
|
Предельная мощность трансформатора вне класса точности, ВА |
|
|
с двумя вторичными обмотками |
630 |
1000 |
|
с тремя вторичными обмотками |
400 |
1000 |
|
Номинальная частота, Гц |
50 или 60 |
|
Группа соединения обмоток |
1/1-0 |
|
Климатическое исполнение |
У2 |
Т2 |
|
Высота над уровнем моря, м |
1000 |
|
Верхнее рабочее значение температуры окружающего воздуха, С |
+50° |
+55° |
|
Нижнее значение температуры окружающего воздуха для исполнения |
- 45° |
-10° |
|
Тип атмосферы |
II по ГОСТ 15150-69 (примерно соответствует атмосфере промышленных районов) |
* По требованию заказчика возможно изготовление трансформаторов напряжения с техническими параметрами, отличными от стандартных.
**Для поставок на экспорт трансформаторы могут изготавливаться на наибольшее рабочее напряжение 17,5 кВ с испытательным напряжением по МЭК.
Трансформаторы напряжения выполняется с двумя уровнями изоляции «а» или «б» по ГОСТ 1516.3-96. При отсутствии специальных требований со стороны заказчика одноминутное испытательное напряжение изоляции первичной обмотки берется согласно ГОСТ 1516.3-96 для уровня изоляции «б».
Значения уровня изоляции.
|
Класс напряжения, кВ |
Уровень изоляции |
Испытательное напряжение внутренней изоляции, кВ |
|
6 |
«б» |
32 |
|
10 |
42 |
|
20 |
6 |
|
35 |
95 |
Уровень частичных разрядов изоляции трансформаторов напряжения с уровнем изоляции «а» не превышает значений, указанных в таблице:
|
Класс напряжения, кВ |
Напряжения измерения ЧР, кВ |
Допускаемый уровень ЧР, пКл |
|
6 |
7,2 |
20 |
|
10 |
13,2 |
|
20 |
26,4 |
|
35 |
44,55 |

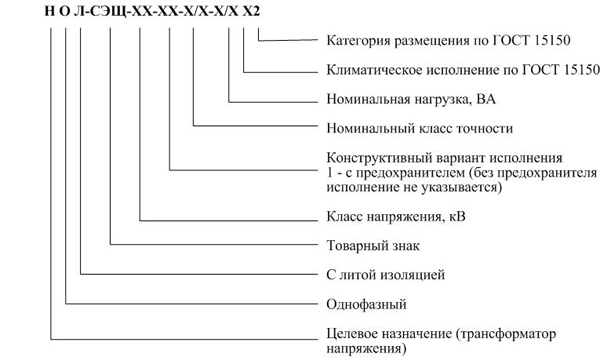

Структура условного обозначения
