3хЗНОЛ-СЭЩ 10 (6кВ) Трансформаторы напряжения

Версия для печати

3хЗНОЛ-СЭЩ 10 (6кВ) Трансформаторы напряжения

+7 (846) 231-43-97

Таблица взаимозаменяемости трансформаторов
Опросный лист Трансформаторы напряжения

● Вес: 110 кг.
● Размеры (мм): 565х400х346.
● 3хЗНОЛ-СЭЩ-10 - Сделано в Самаре. Сертификат. Паспорт.
● На одном поддоне отгружаем 2 шт.
● Бесплатно и Быстро довозим до транспортной компании.
● Бесплатная доставка по городу Самара.
● Осуществляем поставки на всей территории России!

● Свяжитесь с нами прямо сейчас:
(846) 972-22-01 или отправьте Ваш запрос на email: zaovec@mail.ru.
● Ответим оперативно!


Трехфазные антирезонансные группы измерительных трансформаторов напряжения 3хЗНОЛ-СЭЩ-6(10) и 3хЗНОЛ-СЭЩ-6(10)-1 предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в сборные камеры одностороннего обслуживания (КСО), являются комплектующими изделиями.

Трехфазная группа трансформаторов напряжения обеспечивает питание приборов учета электроэнергии, аппаратуры, релейных (микропроцессорных) защит и автоматики, а также используется для контроля изоляции в сетях 6(10) кВ с изолированной или заземленной через дугогасящий реактор нейтралью.

Пример условного обозначения трансформатора:
Трёхфазная группа заземляемых однофазных трансформаторов напряжения с литой изоляцией: вариант конструктивного исполнения 1 (с предохранительным устройством), класс напряжения 10 кВ, с двумя вторичными обмотками: основной – измерительной, соединяемой в «звезду», с номинальной трёхфазной мощностью 225 В А в классе точности 0,5, дополнительной – для контроля изоляции, соединяемой в «разомкнутый треугольник» с номинальной мощностью 400 В А в классе точности 3, трансформатор климатического исполнения «У», категории размещения 2 по ГОСТ 15150-69:

Трёхфазная группа трансформаторов напряжения 3хЗНОЛ-СЭЩ-10-1-0,5/3-225/400 У2.


Наименование параметра 3xЗНОЛ-СЭЩ-6
3xЗНОЛ-СЭЩ-6-1
3xЗНОЛ-СЭЩ-10
3xЗНОЛ-СЭЩ-10-1
Класс напряжения по ГОСТ1516.3-96, кВ 6 10
Наибольшее рабочее напряжение 7,2 12
Номинальное линейное первичное напряжение, В 6000 10000
Номинальное линейное вторичное напряжение, В 100
Напряжение на вводах разомкнутого треугольника дополнительных вторичных обмоток:
при симметричном режиме работы сети, В, не более 3
при замыкании одной из фаз сети на землю, В 90-100
Классы точности основной вторичной обмотки 0,2; 0,5; 1,0; 3,0
Номинальная трехфазная мощность основной вторичной обмотки при измерении линейных напряжений и симметричной нагрузке, ВА в классах точности:
0,2 30,45,75,90
0,5 90,150,225
1,0 150,200,300
3,0 600
Номинальная мощность дополнительных вторичных обмоток, соединенных в разомкнутый треугольник, при напряжении 100 В и cosφ2=0,8, B*A 400
Предельная мощность вне класса точности, BA 1300
Схема и группа соединения обмоток YHR/YH/п-0
Номинальная частота, Гц 50 или 60
Тип резисторов R1, R2, R3 C5-35B, 100Bт, 3кОМ±5% C5-35B, 100Bт, 2,4кОМ±5%
Масса группы, не более, кг 110
Климатическое исполнение У2 Т2
Высота над уровнем моря, м 1000
Верхнее рабочее значение температуры окружающего воздуха, С +50° +55°
Нижнее значение температуры окружающего воздуха для исполнения - 45° -10°
Тип атмосферы II по ГОСТ 15150-69 (примерно соответствует атмосфере промышленных районов)
Класс напряжения, кВ Уровень изоляции Испытательное напряжение внутренней изоляции, кВ
6 «б» 32
10 42

Уровень частичных разрядов изоляции трансформаторов с уровнем изоляции «а» не превышает значений, указанных в таблице:

Класс напряжения, кВ Напряжения измерения ЧР, кВ Допускаемый уровень ЧР, пКл
6 7,2 50
4,6 20
10 12 50
7,62 20

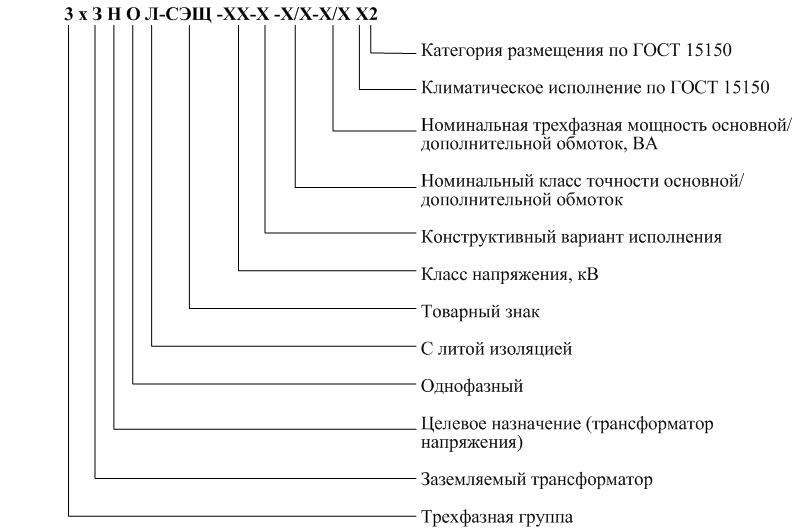

Структура условного обозначения
