Трансформаторы напряжения серии НОМ предназначены для работы в комплекте с измерительными приборами и в цепях защиты и сигнализации в электрических системах с номинальным напряжением от 6 до 35 кВ включительно. Трансформаторы являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов и цепей защиты и сигнализации в сетях с изолированной нейтралью.

Пример условного обозначения: трансформатор напряжения НОМ-15 (13800/100) УХЛ4.

Технические характеристики

Наименование параметра / Тип	НОМ-6	НОМ-10	НОМ-15	НОМ-35
Ном. напряжение первичной обмотки, В:	6600, 6300, 6000, 3150, 3000	11 000, 10 500, 10 000	18 000, 15 750, 15 000, 13 800	20 000, 35 000
Ном. напряжение вторичной обмотки, В:	100	100	100	100
Номинальная мощность для классов точности, ВА: 0,5 1,0 3,0	50/75/200	75/150/300	75/150/300	150/250/600
Масса, кг	24	31	77	92
Размеры, ДхШхВ	320х261х403	324х324х478	591х336х662	600х495х890

Обозначение трансформатора НОМ при заказе

Структура условного обозначения НОМ-[*]-[*] [*][*]:
Н — трансформатор напряжения;
О — однофазный;
М — естественная циркуляция воздуха и масла;
[*] — класс напряжения первичной обмотки, кВ;
[*] — год разработки трансформатора;
[*][*] — климатическое исполнение (УХЛ, О, Т) и категория размещения (1; 4) по ГОСТ 15150-69.

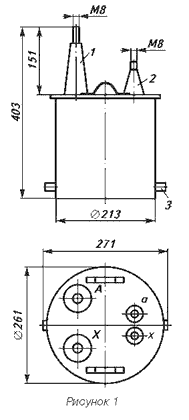

Рис. 1. Общий вид, габаритные и присоединительные размеры трансформатора типа НОМ-6-77 УХЛ6:
1 - ввод ВН;
2 - ввод НН;
3 - болт заземления М8.

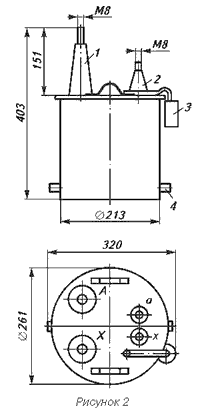

Рис. 2. Общий вид, габаритные и присоединительные размеры трансформатора типа НОМ-6-77 О4:
1 - ввод ВН;
2 - ввод НН;
3 - воздухоосушитель
4 - болт заземления М8.

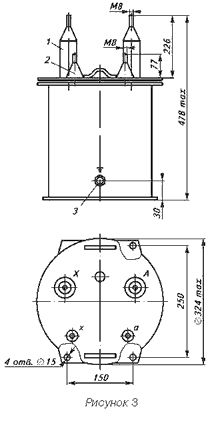

Рис. 3. Общий вид, габаритные и присоединительные размеры трансформатора типа НОМ-10-66 У2:
1 - ввод ВН;
2 - ввод НН;
3 - болт заземления М8

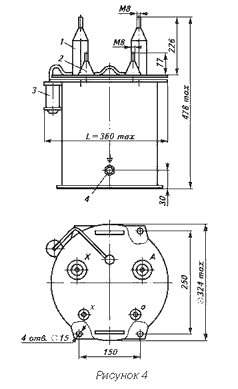

Рис. 4. Общий вид, габаритные и присоединительные размеры трансформатора типа НОМ-10-66 Т2:
1 - ввод ВН;
2 - ввод НН;
3 - воздухоосушитель
4 - болт заземления М8.

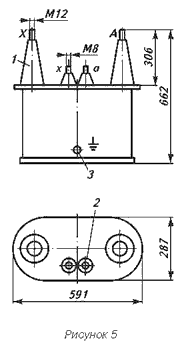

Рис. 5. Общий вид, габаритные и присоединительные размеры трансформатора типа НОМ-15-77 УХЛ4:
1 - ввод ВН;
2 - ввод НН;
3 - болт заземления М8.

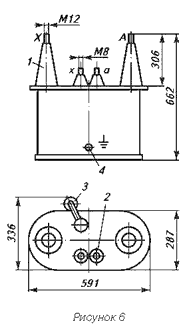

Рис. 6. Общий вид, габаритные и присоединительные размеры трансформатора типа НОМ-15-77 О4:
1 - ввод ВН;
2 - ввод НН;
3 - воздухоосушитель
4 - болт заземления М8.

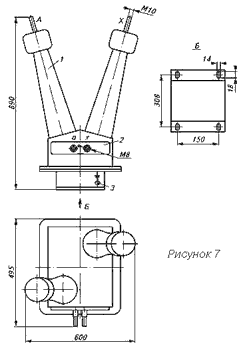

Рис. 7. Общий вид, габаритные и присоединительные размеры трансформатора типа НОМ-35-66 У1:
1 - ввод ВН;
2 - коробка зажимов низкого напряжения;
3 - 2 болта заземления М8.
