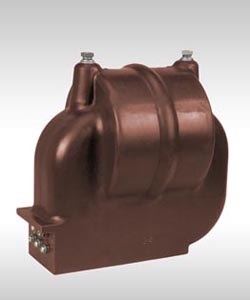

Назначение
Трансформаторы предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6-10 кВ частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в комплектных распределительных устройствах наружной установки.
Рабочее значение температуры воздуха при эксплуатации - от минус 45°С до плюс 50°С для исполнения "У2" и от минус 10°С до плюс 50°С для исполнения "Т2".
Рабочее положение - любое.
Таблица 1. Технические данные
|
Наименование параметра |
Нормы для типов
|
|
ОЛС-0,63/6
|
ОЛС-0,63/10
|
ОЛС-1,25/6
|
ОЛС-1,25/10
|
|
Класс напряжения, кВ |
6
|
10
|
6
|
10
|
|
Наибольшее рабочее напряжение, кВ |
7,2
|
12
|
7,2
|
12
|
|
Номинальное напряжение первичной обмотки, кВ |
6,3; 6,6
|
10,5; 11
|
6,3; 6,6
|
10,5; 11
|
Номинальное напряжение вторичной обмотки*, В:
а1 - х
а2 - х
а3 - х
а4 - х |
100
209
220
231
|
|
Номинальная мощность для номинальных напряжений 100 и 220 В, ВЧА |
630
|
1250
|
|
Предельная мощность на ответвлении 220 В в течение 10 мин, В.А |
2000
|
|
Схема и группа соединения обмоток |
1/1-0
|
|
Номинальная частота тока, Гц |
50 или 60
|
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного |
25
60
70
|
35
75
90
|
25
60
70
|
35
75
90
|
|
D, мм |
188±3
|
212±3
|
|
Масса, кг |
26,5±1,5
|
28,5±1,5
|
30±1,5
|
Примечание:
*) допустимая погрешность напряжения на ответвлении 100 В – ±3%, на остальных ответвлениях – ±1%.

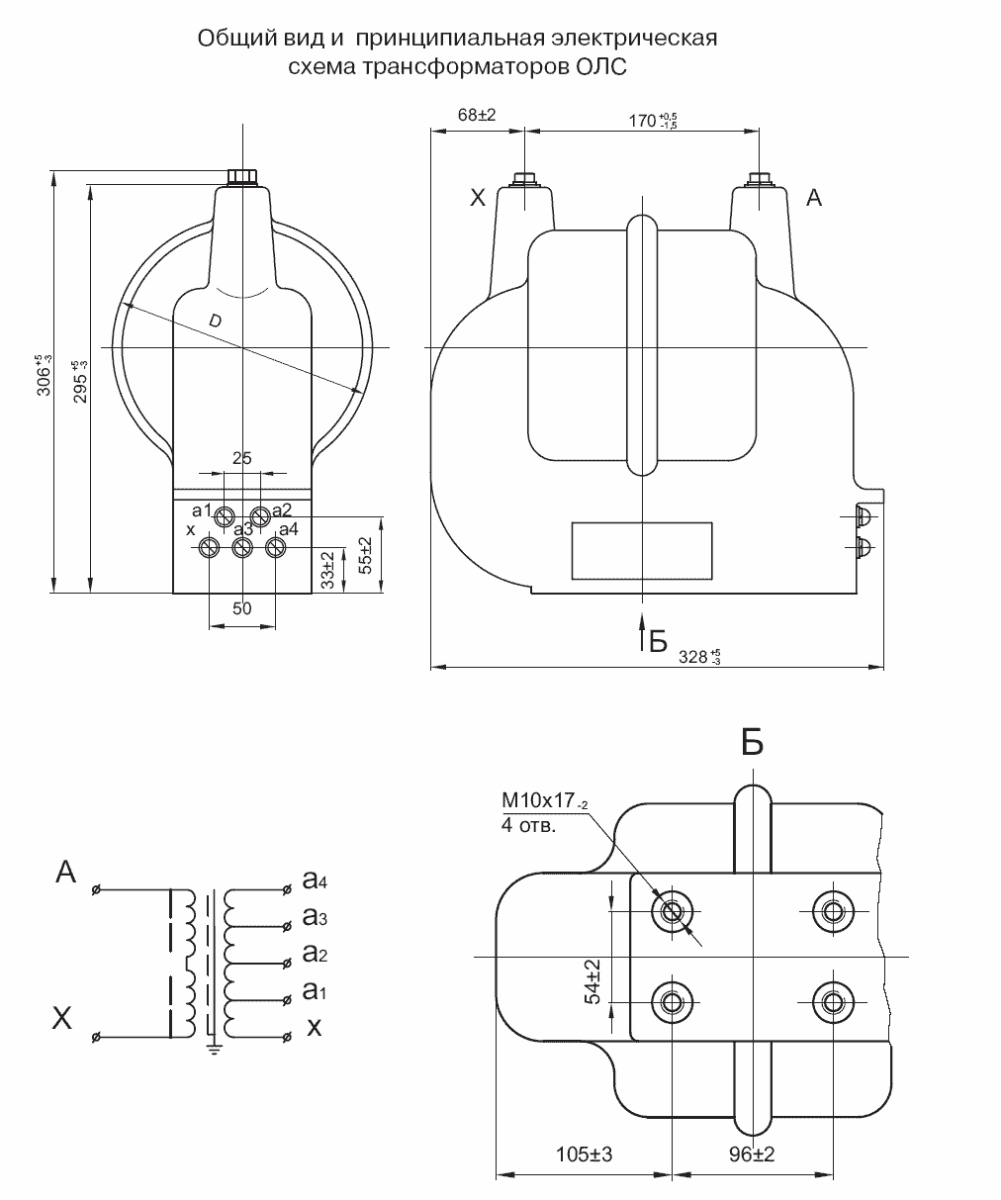

Общий вид трансформатора (чертеж)
