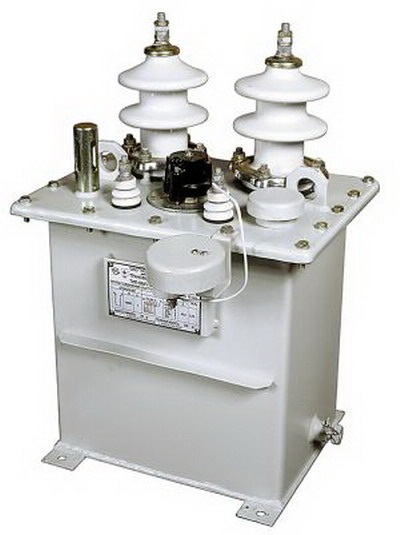

Трансформаторы однофазные типа ОМП предназначены для питания устройств катодной защиты.
Изготавливаются на напряжения 6 и 10 кВ и мощности 1,25; 2,5; 4; 6 и 10 кВА Могут также использоваться для питаняи других однофазных потребителей.
Климатическое исполнение УХЛ категории размещения 1 и 2, окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.
Регулирование напряжения осуществляется со стороны ВН ступенями на величину ±5% или со стороны НН на величину +2x2,5% от номинального, при отключении всех обмоток от сети (переключение без возбуждения).
Трансформаторы снабжаются маслоуказателями для контроля уровня масла в баке.
На стороне НН устанавливается пробивной предохранитель с пробивным напряжением 701-1000 В.
Технические характеристики
|
Тип трансформатора |
Номинальная мощность, кВ*А |
Напряжение обмотки |
Схема у группа соединения обмоток |
Ток холо-стого хода, % |
Потери |
Напряжение короткого замыкания,% |
ВН, кВ |
НН, кВ
|
Короткого
замыкания,
Вт |
Холостого
хода,
Вт |
|
ОМП-1,25 |
1,25 |
6;10 |
0,23 |
1/1-0 |
30 |
60 |
20 |
5 |
|
ОМП-4,0 |
4,0 |
6;10 |
0,23 |
1/1-0 |
13,2 |
130 |
52 |
3,8 |
|
ОМП-6,0 |
6,0 |
6;10 |
0,23 |
1/1-0 |
8,9 |
275 |
52 |
3,5 |
|
ОМП-10 |
10,0 |
6;10 |
0,23 |
1/1-0 |
4,2 |
327 |
60 |
3,8
|
