Вышка ВПРМ предназначена для организации рабочего места при проведении работ по обслуживанию и ремонту в открытых распредустройствах напряжением 220 - 330 кВ и выше. В целях обеспечения оперативности, вышка разработана передвижной на пневматических колесах диаметром 410 мм и шириной 115 мм, обеспечивающих возможность перемещения по территории РУ к месту проведения работ как по твердым покрытиям, так и по грунтам.
Основные параметры вышки ВПРМ
|
Тип вышки |
сборно-разборная передвижная |
|
Способ сборки-разборки и перемонтажа |
ручной |
|
Максимальная допустимая нагрузка на рабочую площадку, кГс |
300 |
|
Габаритные размеры рабочей площадки, мм |
1200х600 |
|
Уровни установки рабочей площадки, м 2 |
,65 и 4,5 |
|
Масса, кг не более |
190 |

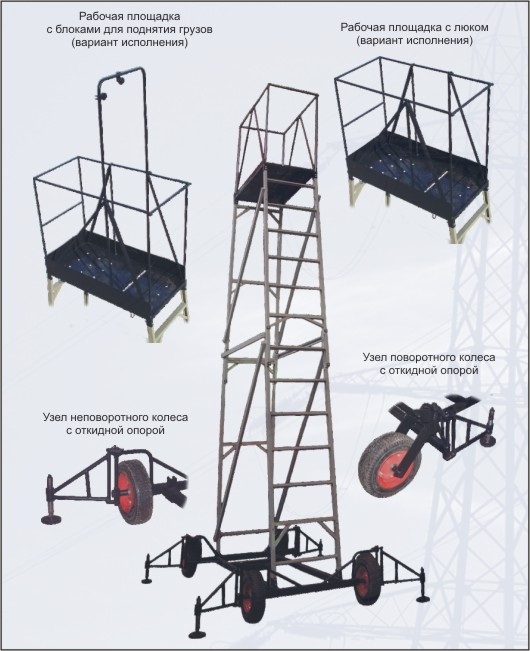

Вышка ВПРМ состоит из:
-
металлической рамы снабженной двумя колесными парами, одна из которых поворотная, и выносными регулируемыми по высоте опорами;
-
стеклопластиковых лестничных и опорных элементов с перемычками и раскосами;
-
металлической рабочей площадки, рассчитанной на работу двух человек, с максимальной допустимой нагрузкой 300 кг;
Для снятия наведенного напряжения на рабочей площадке и металлической раме имеются места для присоединения заземления.
Конструкция вышки предусматривает возможность установки рабочей площадки на уровнях 2,65 и 4,5 м.
По требованию заказчика вышки ВПРМ могут быть изготовлены:
а) с другими уровнями установки рабочей площадки;
б) с дополнительными грузоподъемными устройствами (площадка с грузовым люком и блоками для подъема груза до 100 кг, комплектация ручной лебедкой для подъема груза до 100 кг).
