Подмости стеклопластиковые ПСТ предназначены для проведения ремонтно-эксплуатационных работ в электроустановках, в промышленных, административных зданиях и на открытом воздухе на высоте от 4 до 6 м.
Основные параметры подмостей ПСТ:
Обозначение
типа подмости |
Наименование показателей |
Высота верхней
опорной ступеньки, мм |
Размеры верхней
опорной ступеньки, мм |
Масса, кг,
не более |
|
ПСТ-4 |
4,0 |
270х500 |
32 |
|
ПСТ-5 |
5,0 |
270х500 |
42 |
|
ПСТ-6 |
6,0 |
270х500 |
50 |

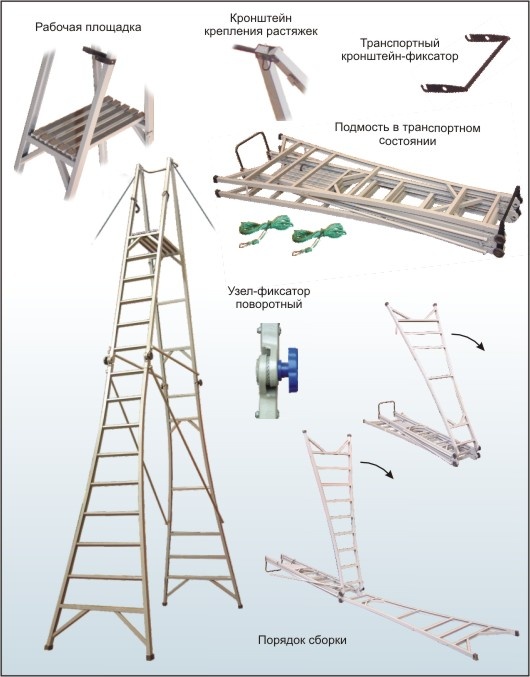

Подмость состоит из лестницы и опоры, соединенных зубчатым шарниром, и верхней опорной площадки с поручнем.
Лестница и опора состоит из двух равных по длине элементов, которые соединяются друг с другом шарнирными узлами стыковки с фиксирующими рукоятками.
Конструкция узла стыковки выполнена таким образом, что усилие, требуемое для надежного соединения элементов или освобождение связи между ними не превышает 100 Н (10 кГс). Ступени лестничных элементов и нижней части опоры имеют трапециидальную форму, обеспечивающую горизонтальное расположение их опорных поверхностей.
Для обеспечения безопасности установки подмости и выполнения работ, на ограждении рабочей площадки предусмотрены кронштейны крепления стропов-растяжек, входящих в комплект поставки.
Для обеспечения устойчивости тетивы подмости расходятся книзу.
Рабочие поверхности ступеней имеют покрытие, предотвращающее скольжение подошвы обуви работающих.
Подмость снабжена приспособлениями, не позволяющими ей самопроизвольно раздвигаться во время работы и транспортировки.
Порядок сборки:
1. Раскрытие и фиксация лестницы и опоры с помощью шарнирных узлов.
2. Установка и фиксация элементов жесткости и раскосов.
3. Установка подмости в рабочее положение с помощью фиксирующих стропов-растяжек.
Время сборки и установки в вертикальное положение двумя работающими 5-7 минут.
КОМПЛЕКТНОСТЬ ПСТ подмости
В комплект поставки входят:
а) подмость ПСТ;
б) канат диаметром 6 мм - 4 шт;
в) паспорт 1464.40.00.00.000 ПС;
г) сумка.
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ПСТ подмости И МЕРЫ БЕЗОПАСНОСТИ
В эксплуатации подмость должна подвергаться эксплуатационным испытаниям.
Эксплуатационные испытания подмости должны проводиться 1 раз в 12 месяцев в два этапа:
а) технический осмотр;
б) механическое испытание статической нагрузкой.
При техническом осмотре проводится проверка внешнего состояния элементов подмости на отсутствие внешних повреждений и функционирования подвижных элементов.
Механические испытания выполняются в следующей последовательности:
1 Установить подмость в рабочее положение.
2 Приложить к ценру верхней рабочей ступеньки нагрузку 1,5 кН (150 кГс). Продолжительность испытания - 10 минут.
3 Приложить нагрузку 0,7 кН (70 кГс) к середине ограждающего поручня в направлении, перпендикулярном к оси, поочередно в горизонтальной и вертикальной плоскостях в течение 2 мин;
4 К середине одной из ступенек в средней части каждого лестничного элемента и опоры, поочередно прикладывается нагрузка 1,2 кН (120 кГс) Время выдержки – 2 мин.
После удаления нагрузки на ступеньках, в местах соединения их с тетивой, а также на тетивах не должно наблюдаться повреждений. Ступеньки, состояние которых при осмотре после испытаний вызывает сомнение, должны быть испытаны повторно, как указано выше.
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует соответствие подмости требованиям комплекта документов согласно спецификации 1464.40.00.00.000 при соблюдении условий транспортирования, эксплуатации и хранения.
Гарантийный срок эксплуатации - 12 месяцев, но не более 18 месяцев со дня изготовления.
