Предназначена для проведения работ на опорах воздушных линий 0,4-10 кВ. Лестница обеспечивает безопасное выполнение работ без применения когтей и лазов на опорах ВЛ 0,4-10 кВ любого сечения, высотой до 9,3 м. При комплектации раскрепляющим устройством, лестница может использоваться для подъема на ненадежные, выслужившие срок эксплуатации опоры ВЛ.
Основные параметры лестницы:
|
длина лестницы в сборе, м |
6,25...7,90 |
|
ширина лестницы, мм |
320 |
|
расстояние между ступеньками, мм |
330 |
|
высота нижней ступеньки |
300 |
|
транспортные габариты, мм |
3200х340х270 |
|
масса лестницы с комплектом канатов, кг |
38 |
|
масса раскрепляющего устройства, кг |
30 |

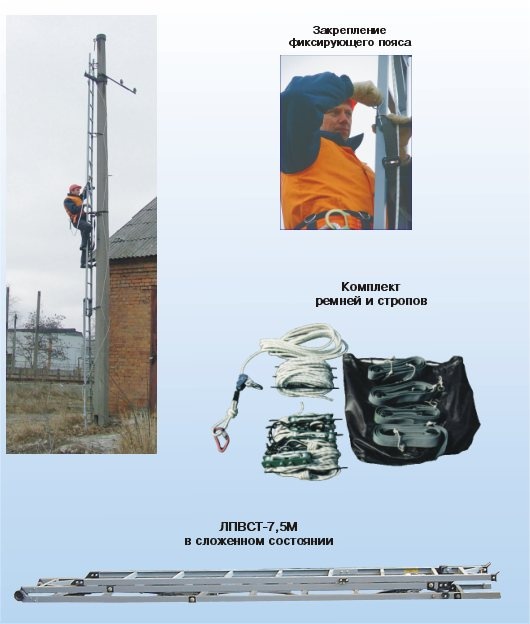

Лестница ЛПВСТ-7,5М является дальнейшим развитием лестницы ЛПВСТ-7,5. Оригинальное конструктивное решение позволяет регулировать ее высоту с шагом 330 мм, что дает возможность использовать лестницу при работе с опорами от 6,5 м до 9,3 м.
Лестница ЛПВСТ-7,5М выполнена в виде двух модулей - опорного и верхнего. Верхний модуль состоит из двух стеклопластиковых лестничных элементов, соединенных между собой зубчатыми поворотными узлами.
Нижний конец опорного модуля оснащен металлическими оконцевателями и цепным провисом для обеспечения устойчивости лестницы на мягких грунтах, на болоте и в снегу. Ступеньки лестницы имеют абразивное покрытие, предотвращающее скольжение обуви работающего.
В конструкции лестницы предусмотрены:
-
система приведения и удержания лестницы на опоре;
-
четыре съемных охватывающих ремня для фиксации лестницы на опоре;
-
система страховки от падения с высоты, (лестница монтируется с уже установленной системой страховки от падения с высоты);
-
скоба для установки блока с бесконечным канатом;
-
скобы-крюки для монтажа раскрепляющего устройства ненадежных опор.
Кроме того, в качестве дополнительной комплектации, в комплект лестницы ЛПВСТ-7,5 может входить раскрепляющее устройство, состоящее из чехла, трех якорей-анкеров шнекового типа и натяжных стропов с цепной связью.
Последовательность установки лестницы ЛПВСТ-7,5М:
1. Размещение опорного и верхнего модулей у столба.
2. Раскрытие и фиксация верхнего модуля с помощью зубчатых поворотных узлов.
3. Соединение и фиксация между собой опорного и верхнего модулей.
4. Фиксация в рабочем положении откидных упоров.
5. Установка на лестницу системы приведения и системы страховки от падения с высоты.
6. Установка и фиксация лестницы на опоре.
7. Подъем на опору с пристегнутым предохранительным поясом с фиксацией охватывающих ремней.
Общее время постановки (без раскрепления опоры) 4.5-5 мин.
Комплект поставки:
-
лестница ЛПВСТ-7,5;
-
фиксирующие пояса на опоре ЛЭП;
-
канат страховочный с карабинами и самохватом;
-
стропы капроновые для приведения и удержания лестницы на опоре;
-
паспорт;
Дополнительная комплектация:
-
раскрепляющие капроновые канаты (растяжки), имеющие цепную связь;
-
якоря раскрепляющего устройства.
