Лестница приставная наклонная стеклопластиковая ЛПТС-7РМ предназначена для проведения работ персоналом на опорах воздушных линий 0,4-10 кВ, а также для других работ в электроустановках.
Лестница разработана как универсальный, альтернативный вариант работам с применением когтей и лазов на опорах ВЛ 0,4-10 кВ любого типа. Кроме этого, лестница может быть использована, как изолирующая стремянка высотой 3,2 м для работ в электроустановках.
Основные параметры лестницы:
|
длина лестницы в сборе, мм |
7025 |
|
ширина лестницы, мм |
400 |
|
расстояние между ступеньками, мм |
350 |
|
высота нижней ступеньки, мм |
190 |
|
транспортные габариты |
3600х630х150 |
|
масса лестницы, кг |
24,5 |

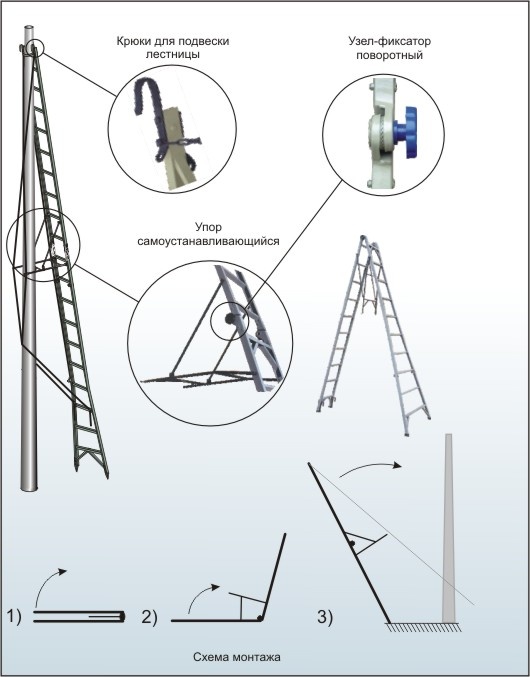

Лестница ЛПТС 7РМ состоит из двух складывающихся секций в виде лестничных элементов, изготовленных из электроизоляционного стеклопластика, соединенных между собой поворотным зубчатым шарниром, имеющим рабочий сектор от 0 до 1800 с возможностью фиксации через 150.
Для обеспечения безопасности проведения работ и удобства эксплуатации, между секциями имеется самоустанавливающийся промежуточный упор, который выдвигается при раскрытии лестницы на угол 1800, служащий для создания промежуточной точки опоры на опору ВЛ. Кроме того, самоустанавливающийся упор снабжен крюками, на которые заводится система приведения и удержания лестницы на опоре. На вершине лестницы ЛПТС-7РМ установлен капроновый провис в прочной полимерной оболочке, который служит для предотвращения разрушения верхней ступени лестницы при опоре на элементы конструкции ВЛ.
Благодаря универсальному упору лестницу возможно использовать как на твердых поверхностях (бетон, асфальт и т.п.), так и на грунте.
Лестница оснащена:
-
системой приведения и удержания лестницы на опоре, представляющей собой два стропа, с помощью которых лестница приводится к опоре и фиксируется в рабочем положении;
-
системой страховки от падения с высоты, которая представляет собой капроновый канат, крепящийся к проушине на вершине лестницы, с тормозным механизмом эксцентрикового типа, к которому пристегивается строп от предохранительного пояса работающего. Лестница монтируется с уже установленной системой страховки от падения с высоты;
-
крючьями для подвески лестницы на элементы конструкции электроустановки (устанавливаются в нерабочее положение, когда не используются);
-
охватывающим поясом на вершине лестницы для фиксации вокруг опоры;
Последовательность установки лестницы ЛПТС-7РМ:
1. Раскрытие и фиксация лестницы с помощью зубчатых поворотных узлов.
2. Установка на лестницу системы приведения и системы страховки от падения с высоты.
3. Установка и фиксация лестницы на опору.
4. Подъем на опору с пристегнутым страховочным поясом с установкой и фиксацией охватывающего ремня.
Общее время монтажа двумя работающими составляет 3,5-4 мин.
