Указатель напряжения УНН-1СЗ ИП-Ш предназначен для проверки наличия или отсутсвия напряжения на линиях электропередач переменного тока напряжением от 50 до 1000 В частотой 50 Гц, при температуре от - 45°С до + 40°С и относительной влажности воздуха не выше 98 % (при + 25°С).

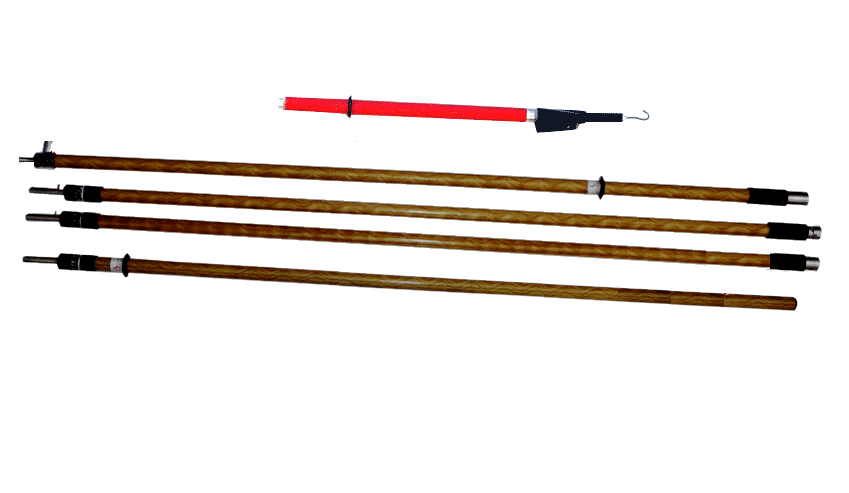

Для определения наличия или отсутствия напряжения на ВЛ с поверхности земли, без подьема на опору ВЛ, указатель комплектован удлинительной 4 –х звенной сборной изолирующей штангой .
Принцип действия указателя напряжения основан на преобразовании электрических сигналов в светозвуковые.
Указатель позволяет перед эксплуатацией произвести самопроверку работоспособности.
Номинальное напряжение электроустановки, кВ 1
Напряжение (порог) срабатывания указателя, В 12
Величина рабочего тока, мА, не более 7
Габаритные размеры указателя:
в рабочем положении, мм Ф 72 х 800
в упаковке, мм 800х100х50
Длина удлинительной штанги в сборе, мм 6600
Транспортная длина штанги, мм 1870
Масса указателя, кг, не более 0,5
Масса удлинительной штанги, кг, не более 4
Габаритные размеры штанги в упаковке, мм 1870х70х120
Источник питания указателя: один элемент CR - 123 , напряжением 3В, емкостью 1500 мАч. Низкая величина рабочего тока - 7 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 5 лет.
