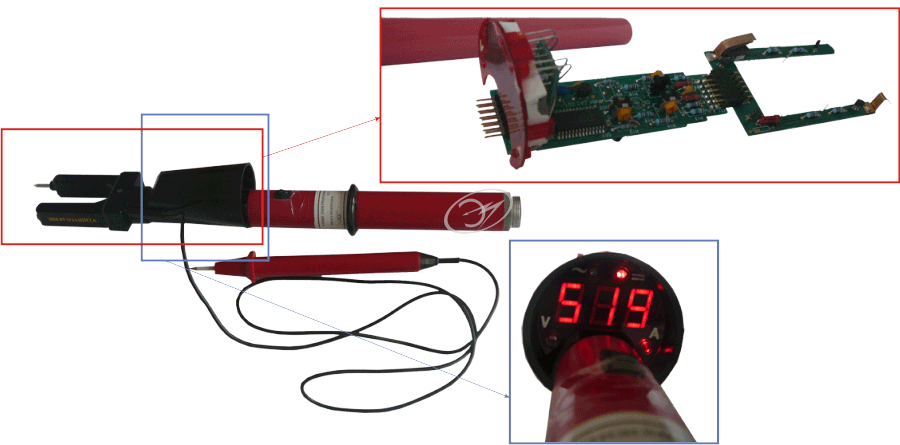

Указтель величины тока и напряжения УТН-1000 предназначен для определения величины постоянного и переменного тока от 0 до 1000 А промышленной частоты напряжением до 10 кВ без разрыва токовой цепи, а также величины напряжения постоянного и переменного тока от 0 до 1000 В, как в воздушных линиях, так и в распределительных устройствах.
Индикация измеряемой величины и режима работы (переменное, постоянное, ток или напряжение) осуществляется посредством цифрового табло. Для определения величины постоянного и переменного тока воздушных линиях и распредустройствах 0.4-10 кВ, указатель комплектован изолирующей штангой с рукояткой, L=0.52м, а в комплекте с изолирующей многофункциональной 4-х звенной сборной штангой ШО-10-4-6,6 длиной 6,6 м, поставляемой по заказу потребителя за отдельную плату, указатель позволяет определить величину тока на линиях электропередач 0.4-10 кВ, без подъема на опору ВЛ, непосредственно с поверхности земли.
Переключние режимов пост/перем. осуществляется автоматически.
Принцип работы указателя основан на определении величины напряженности электромагнитного поля, создаваемого вокруг проводника посредством совокупности специализированных температурно-компенсированных датчиков, распределительных вокруг токоведущего проводника по осям вилки указателя, что посволяет определение величины тока независимо от оси и угла расположения проводника в пространстве вилки указателя.
Диапазон определеня величины переменного тока, А 0-1000
Диапазон определения величины постованного тока, А
(в режиме автоматического переключения) 20-1000
Диапазон определения величины напряжения переменного тока, В 0-1000
Переменного тока, В
Диапазон определения величины напряжения постоянного тока, В 10-1000
(в режиме автоматического переключения)
Условия эксплуатации У1, ГОСТ 15150
Рабочая температура °C -45 до +40
Относительная влажность 80% при 25 °C
Ошибка (при определении величины напряжения) % 1
Ошибка (при определении величины тока ) % от макс знач. тока (999 А) 1,5
Время запоминания значения последнего измерения 10 сек.
Питание: два послеовательно соединенных
литиевых элемента типа GR 123А
Ток потребления, мА 30
Габаритные размеры, мм для 0,4 кВ 430 x 55 x 72
для 10 кВ 940 x 55 x 72
Длина соединительного провода
между корпусом клещей и допольнительным
электродом для определения величины напряжения, мм 1200
Масса, не более, кг 0,7
