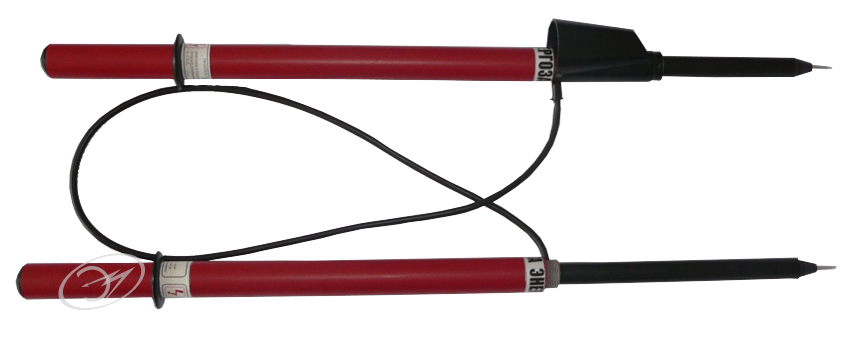

Указатель высокого напряжения с трубкой фазировки 6-10 кВ типа УВНУ - 2М ТФ предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока частотой 50 и 60 Гц, при температуре от - 45°С до + 40°С
и относительной влажности воздуха не выше 98% (при температуре 25°С).
Порог срабатывания указателя УВНУ-2М ТФ – соответственно таблице.
|
Напряжение электроустановки, кВ
|
Схема согласного включения
|
Схемы встречного
включения
|
|
порог срабатывания
В, не ниже
|
порог срабатывания
В, не выше
|
|
6
10
|
7600
12700
|
1500
2500
|
Указатель работает без заземления. При работе на деревянных опорах допускается заземление рабочей части.
Габаритные размеры указателя УВНУ-2М
в собранном положении, мм Ф 72 x 745
Габаритные размеры трубки фазировки:
в собранном положении, мм Ф 52 x 745
Масса указателя УВНУ-2М ТФ не более, кг 0,8
Длина провода для фазировки не менее, мм 1000
