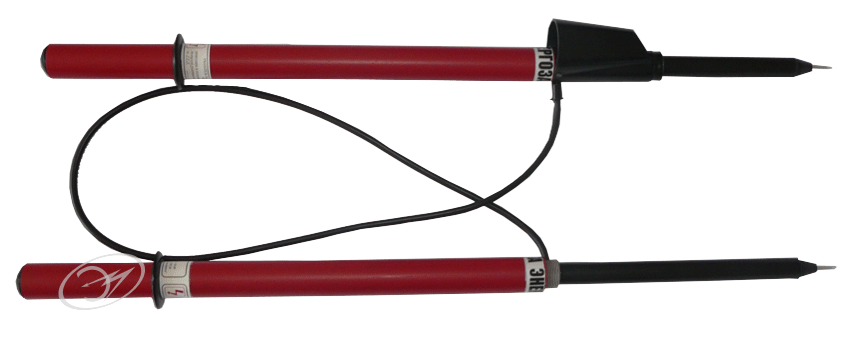

Указатель высокого напряжения с трубкой фазировки УВНУ-10СЗ ИП ТФ предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением 6-10 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Принцип действия указателя напряжения основан на преобразовании электрических сигналов в светозвуковые.
Указатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.
Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель обладает возможностью самопроверки работоспособности перед эксплуатацией.
Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В ,емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7,0 мА в режиме, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации - 10 лет.
Максимальное рабочее напряжение, кВ 10
Порог срабатывания указателя с трубкой фазировки УВНУ-10СЗ ИП с ТФ
при схеме согласного включения, не ниже, В 12700
При схеме встречного включения, не выше, В 1500
Метод измерения : контактный
Виды индикации: световая: импульсная
звуковая:прерывистая
Габаритные размеры указателя ,
в рабочем положении, мм Ф 72 x 745
Габаритные размеры трубки фазировки ,
в рабочем положении, мм Ф 52 x 745
Длина провода для фазировки, мм, не менее 1000
Масса указателя с трубкой фазировки, кг, не более 0,9
