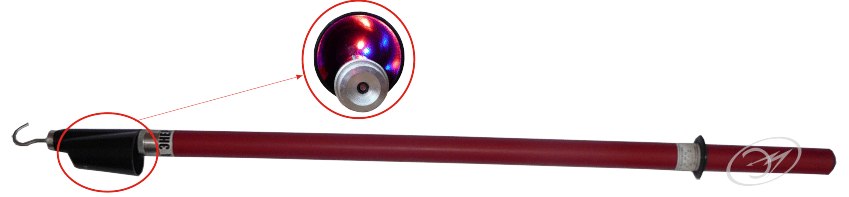

Указатель высокого напряжения контактно - бесконтактный
УВН-90M-35СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90М-35СЗИП КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа – контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.
Принцип действия контактной части указателя основан на преобразовании электрических сигналов в светозвуковые.
Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части указателя встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части, одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной частей.
Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Бесконтактная часть указателя обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание указателя в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения шагового напряжения, а также двумя уровнями чувствительности, касание рукой (без перчатки) металлической детали хвоста рабочей части указателя, приводит к повышению чувствительности бесконтактной части.
Указатель обладает возможностью самопроверки как контактной, так и бесконтактной частей.
Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7 мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.
Рабочая часть указателя выполнена из пластика ABS, обеспечивающий нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающиe надежную изоляцию.
Минимальное напряжение, при котором срабатывает
индикация контактной части, не более, кВ 8,7
Максимальное рабочее напряжение, кВ 35
Рабочий диапазон температуры окружающей среды, °С от -45°С до +40°С
Методы измерения контактный и бесконтактный
Виды индикации:
Контактной части световая: импульсная, двухцветная
звуковая: прерывистая
Бесконтактной части световая: импульсная, одноцветная
звуковая: прерывистая
Источник питания указателя один элемент CR-123
напряжением 3В,
емкостью 1500 мА/ч
Величина рабочего тока, мА
Контактная часть 7 мА
Бесконтактная часть 1 мА
Чувствительность бесконтактной части
указателя при работе в распределительных устройствах
Для 35 кВ не менее 3 м
Для 110 кВ не менее 4 м
Расстояние до проводов воздушных линий, на котором
включается сигнализация бесконтактной части:
на ВЛ 35 кВ 10 м
на ВЛ 110 кВ 20-25 м
на ВЛ 220 кВ 40 м
Габаритные размеры указателя,
в рабочем положении, мм Ф72х970
Масса указателя, кг, не более 0,6
