Указатель высокого напряжения УВН-90M-35-110СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35, 110 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90М-35-110СЗ ИП относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Указатель работает без применения заземляющего провода.
Принцип указателя основан на преобразовании электрических сигналов в светозвуковые.

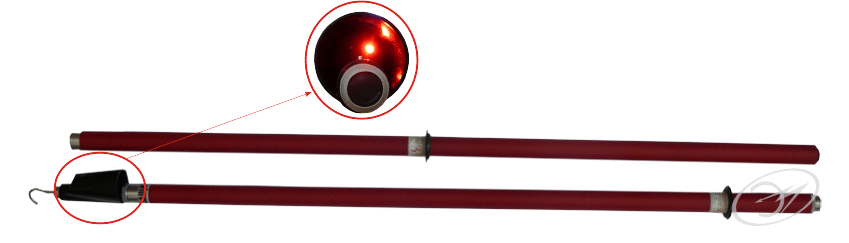

Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель обладает возможностью самопроверки.
Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В ,емкостью 1500 мА х ч.
Низкая величина рабочего тока - 7 мА в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя выполнена из пластика ABS, обеспечивающий нормальное функционирование элементов электроники в течение всего срока эксплуатации.
Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающий надежную изоляцию.
Номинальные проверяемые
напряжения, кВ
|
35
|
110
|
Напряжения индикации, кВ, не более
|
8,75
|
8,75
|
Количество звеньев в рабочем положении (включая рукоятку)
|
1
|
2
|
Длина изолирующей части,
мм, не менее
|
850
|
1600
|
Длина рукоятки, мм ,не менее
|
200
|
600
|
Общая длина указателя в
сборе, мм, не менее
|
1250
|
2400
|
Масса, кг, не более
|
0,6
|
1,3
|
Габаритные размеры в
транспортном виде, мм
|
1250 х 150 х 50
|
Методы измерения контактный
.Виды индикации: световая: импульсная,
звуковая: прерывистая
Напряжение питания , В 3,0
Источник питания указателя один элемент CR-123,
напряжением 3В,
емкостью 1500 мА х ч
Величина рабочего тока, мА 7
