Указатель высокого напряжения УВН-90M-35-220СЗИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35, 110, 220 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до
+ 40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90М-35-220СЗИП относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Указатель работает без заземления.
Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые.

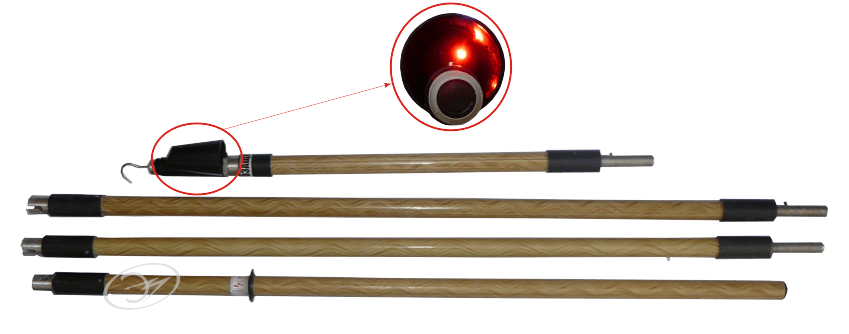

Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель обладает возможностью самопроверки
работоспособности.
Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 , напряжением 3В, емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.
Рабочая часть указателя выполнена из пластика АВS, обеспечивая нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивает надежную изоляцию.
Номинальные проверяемые
напряжения, кВ
|
35
|
110
|
220
|
Напряжения индикации, кВ
не более
|
8,75
|
8,75
|
8,75
|
Количество звеньевв рабочем положении (включая рукоятку)
|
2
|
3
|
4
|
Длина изолирующей
части,мм, не менее
|
900
|
2000
|
3150
|
Длина рукоятки, мм, не менее
|
800
|
800
|
800
|
Общая длина указателя в
сборе, мм, не менее
|
1800
|
2900
|
4100
|
Габаритные размеры в
транспортном виде, мм
|
1100 х 180 х 130
|
Масса, кг, не более
|
0,63
|
1,3
|
3
|
Методы измерения контактный
Виды индикации: световая: импульсная,
звуковая: прерывистая
Напряжение питания , В 3,0
Источник питания указателя один элемент CR-123
напряжением 3В,
емкостью 1500 мА/ч
Величина рабочего тока, мА 7
