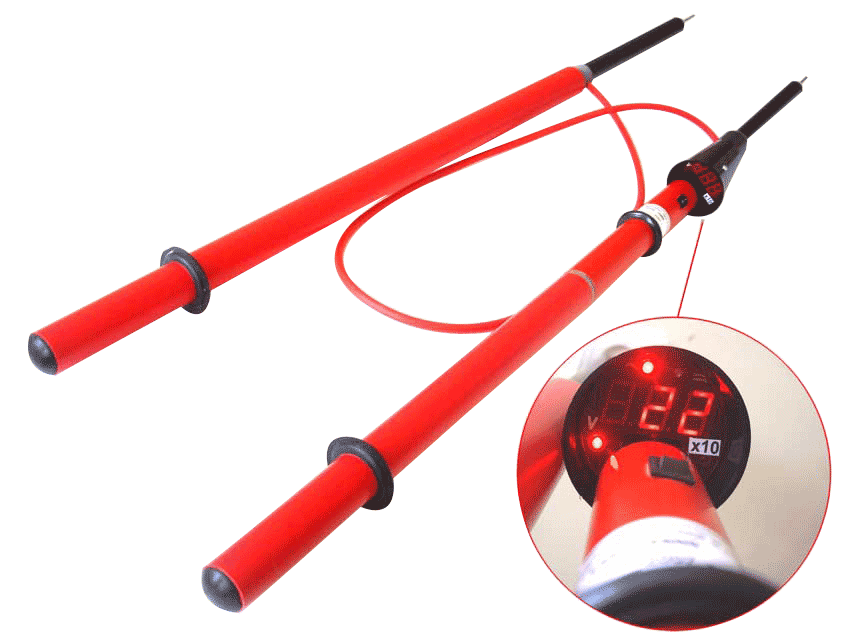

Указатель величины напряжения и совподения фаз УВНФ – 10 кВ двухполюсный предназначен для определения величины напряжения постоянного и переменного тока от 50 В до 10000В, частатой 50 и 60 Гц, при температуре - 45ºС до + 40 ºС и относительной влажности воздуха не выше 98 % (при температуре + 25 ºС) а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10кВ.
Индикация измеряемой величины и режима работы (переменное или постоянное ) напряжения осуществляется посредством цифрового табло.
Переключение режимов пост./ перем. осуществляется автоматически .
Надежная работа указателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей, а также литиевых источников питания марки CR – 123 напряжением 3В, емкостью 1500 м А/ч.
Конструкция рабочей части указателя позволяет его использовать совместно со штангой ШО-10-4-6,6 длиной 6,6 м, - с земли без подъема на опору ВЛ.
Низкая величина рабочего тока позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации.
Изолирующая часть указателя и трубка фазировки изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.
1. Диапазон определения величины напряжения
постоянного и переменного тока, В 50 – 10000
2. Ошибка при определении величины напряжения
от максимального значения напряжения % 2
3. Время запоминания значения последнего измерения 10 сек
4. Ток потребления указателя мА 20
5. Габаритные размеры указателя и трубки фазировки ,мм Ф72х980
6. Длина соединительного провода между указателем
и трубкой фазировки, мм 1200
7. Масса , не более , кг 1,1
