Однополюсный светозвуковой фазoуказатель высокого напряжения УВНФ – 35СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках, а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением 35кВ, частотой 50 и 60 Гц, при температуре от – 45°C до + 40°C и относительной влажности воздуха не выше 98% (при температуре + 25°C) .
Принцип действия фазaуказателя напряжения основан на преобразовании электрических сигналов в светозвуковые.
Фазoуказатель УВНФ – 35СЗ относится к основным электрозащитным средствам и позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Фазоуказатель позволяет определять опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4–х звенной изолирующей оперaтивной штангой ШО – 10 – 4 – 6,6 длиной 6,6м и с земли без подъема на опору ВЛ.
Фазоуказатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.

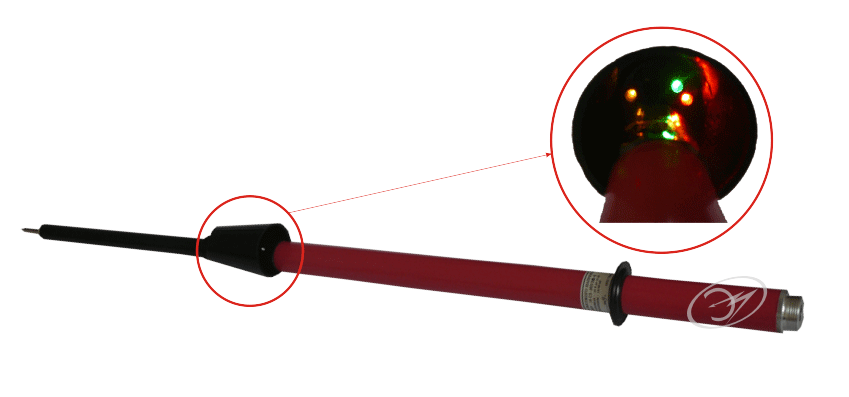

Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Фазоуказатель обладает возможностью самопроверки работоспособности перед эксплуатацией.
Надежная работа фазоуказателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR – 123 напряжением 3В, емкостью 1500 м А/ч.
Низкая величина рабочего тока, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации.
Изолирующая часть изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.
Напряжение (порог) срабатывания фазоуказателя, кВ, не выше 8,75
Максимальное рабочее напряжение, кВ 35
Методы измерения контактный
Виды индикации: импульсная
светозвуковая: прерывистая
Время фиксации (запоминания) фазы, сек, 5
Время сохранения зафиксированной фазы, сек, 12
Габаритные размеры указателя, мм, Ф72 х 1900
Масса, кг, не более 1,0
