НАЗНАЧЕНИЕ АИ-2500
-

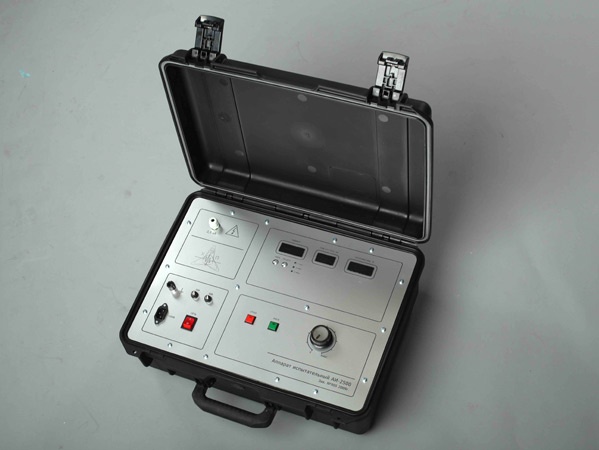

Аппарат испытательный АИ-2500 предназначен для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц, регулируемым в пределах 0-2500 В;
-
Область применения – электротехника и энергетика;
-
Благодаря повышенному выходному току аппарат может быть использован для испытания на переменном напряжении изоляции обмоток крупных электрических машин. С успехом может быть использован для испытания электроинструмента;
-
Аппарат рассчитан для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от плюс 5° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.);
-
Питание – однофазная сеть синусоидального переменного тока напряжением 220 +- 20 В, частотой 50 1 Гц;
-
Установка обслуживается одним оператором с правом работы на установках с напряжением выше 1000В.
ТЕХНИЧЕСКИЕ ДАННЫЕ АИ-2500
-
Пределы регулировки выходного напряжения, В - 2500;
-
Относительная погрешность установки и измерения выходного напряжения, %, не более - 3;
-
Максимальный выходной ток, мА - 500;
-
Пределы измерения выходного тока Iп, мА - 10-500;
-
Относительная погрешность измерения тока, %, - не более 3;
-
Порог срабатывания токовой защиты - 1,1 Iп;
-
Потребляемая мощность, В.А, не более - 1400;
-
Габаритные размеры, мм - 480х350х200;
-
Масса, кг, не более - 25;
-
Время работы в непрерывном режиме при максимальной мощности, час - 2;
-
Средний срок службы изделия, лет - 6.
ПРИМЕЧАНИЕ. Вольтметр установки измеряет действующее значение переменного напряжения. Миллиамперметр измеряет действующее значение тока.
КОМПЛЕКТНОСТЬ АИ-2500
-
аппарат испытательный АИ-2500 - 14;
-
кабель сетевой - 1;
-
провод соединительный высоковольтный Длина 2 м - 2;
-
аппарат испытательный АИ-2500. "Руководство по эксплуатации". АИ-2500/01.00.00РЭ - 1;
-
метрологическая аттестация ГП "Харьковстандартметрология" - 1;
-
вставка плавкая ПМ–20 - 10 А - 2;
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА на АИ-2500
-
изготовитель гарантирует соответствие аппарата АИ-2500 требованиям действующей технической документации и нормам ПУЭ и ПТБ;
-
гарантийный срок эксплуатации аппарата АИ-2500 -12 месяцев со дня отгрузки потребителю;
