НАЗНАЧЕНИЕ ИОМ-100/16

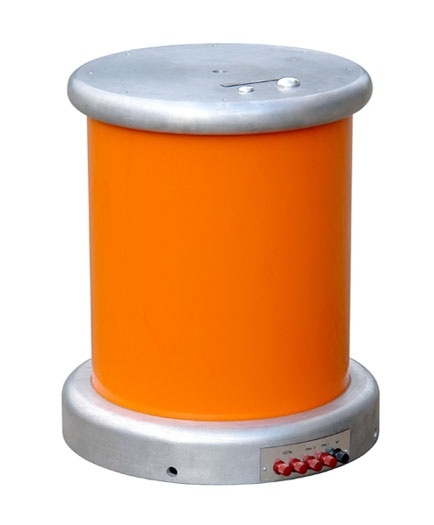

Трансформатор испытательный ИОМ-100/16 ( далее - ИОМ-100/16) предназначен для испытания электрооборудования переменным, с частотой 50 Гц, напряжением 100 кВ и выпрямленным до 140 кВ, мощность 16 кВА, может использоваться как стационарно, так и в составе высоковольтной испытательной лаборатории.
ЛИНЕЙКА ВЫПУСКАЕМЫХ ТРАНСФОРМАТОРОВ ИОМ-100
-
ИОМ - 100/6
-
ИОМ - 100/16
-
ИОМ - 100/20
-
ИОМ - 100/26
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ИОМ-100
-
И – Испытательный трансформатор
-
О – Однофазный трансформатор
-
М – Масляный трансформатор
-
100 – Номинальное напряжение вторичной обмотки, кВ
-
16 - Выходная мощность, кВА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИОМ-100/16
-
выходная мощность, кВА - 16;
-
номинальное напряжение обмоток, кВ:
-
первичной - 0,220
-
вторичной - 100
-
измерительной - 50
-
габаритные размеры, мм.:
-
диаметр - 610
-
высота - 800
-
масса, кг. - 210
