НАЗНАЧЕНИЕ СА7100-2, СА7100-3

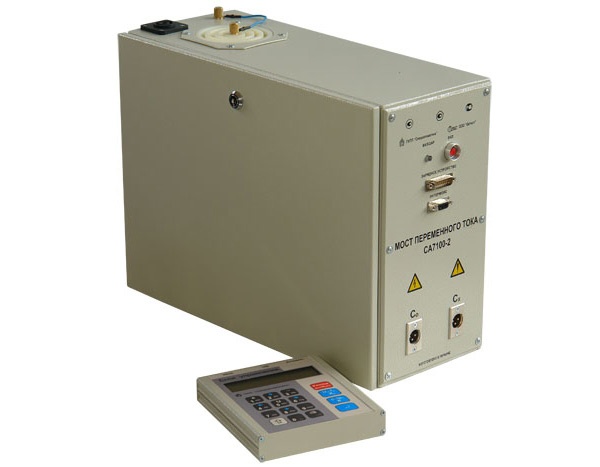

Мост переменного тока высоковольтный автоматический СА7100-2, СА7100-3 (далее – СА7100-2, СА7100-3) предназначен для измерений электрической емкости и тангенса угла ди-электрических потерь, напряжения и частоты переменного тока, сопротивления постоянному току.
ОБЛАСТЬ ПРИМЕНЕНИЯ СА7100-2, СА7100-3
-
контроль изоляции и измерения параметров электротехнического, электронного оборудования и их компонентов при производстве и эксплуатации;
-
поверка, калибровка, метрологическая аттестация и испытания средств измерительной техники.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ СА7100-2, СА7100-3
-
мост состоит из Блока управления, устанавливаемого на рабочем месте оператора, и Блока измерительного, который размещается в высоковольтной зоне. Связь БУ с БИ осуществляется с помощью волоконно-оптического кабеля. Это обеспечивает полную электробезопасность персонала;
-
процесс измерения полностью автоматизирован, включая выбор поддиапазонов. Отображение результатов измерения осуществляется на жидкокристаллическом индикаторе БУ (2 строки по 16 знакомест). Управление процессом измерения может также осуществляться с помощью персонального компьютера;
-
в энергонезависимой памяти БУ возможно сохранение до 1000 записей результатов измерений, которые могут быть скопированы в память ПК в формате Microsoft Word или Microsoft Excel. Резуль-тат каждого измерения, занесенного в архив, может быть идентифицирован по дате и времени про-ведения измерения, а также по введенному в память цифро-буквенному обозначению объекта измерения;
-
работоспособность Моста может быть оперативно проверена даже в полевых условиях с помощью Тестирующего устройства, входящего в комплект поставки;
-
мосты СА7100-3 поставляются с одним из вариантов высоковольтного коммутатора. Коммутатор СА7160 переключает режимы измерения C, tgδ ↔ R. Коммутатор СА7161 переключает режимы измерения C, tgδ ↔ R и схемы измерений "прямая–перевернутая". Коммутаторы управляются дистанционно с помощью БУ;
-
в стандартный комплект поставки Моста входит кабель измерительный КИ3 (25 м) с внешней изоляцией, выдерживающей рабочее напряжение до 10 кВ. В связи с этим при измерениях по "перевернутой" схеме не требуется принимать дополнительные меры по его изоляции;
-
все составные части Моста и кабели размещаются в специальных укладочных сумках;
-
кабели могут поставляться в укладочной сумке или на специальных катушках. Комплект кабелей определяется при заказе;
-
мосты могут эксплуатироваться в производственных цехах, стационарных и передвижных лабораториях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СА7100-2, СА7100-3
-
емкость и рабочее напряжение встроенного эталонного конденсатора - 50 … 200 пФ, 10 кВ;
-
емкость внешнего эталонного конденсатора - от 10 пФ до 10000 пФ;
-
сила тока через эталонный конденсатор - от 10 мкА до 10 мА;
-
сила тока через объект измерения - от 0 до 0,5 А;
-
диапазон частот рабочего напряжения - от 48,7 Гц до 61,2 Гц;
-
диапазоны измерений емкости - от 0 до СО х 1000 (4 поддиапазона); где С0 - емкость эталонного конденсатора;
-
диапазоны измерений тангенса угла потерь - от 0 до 1;
-
диапазоны измерений сопротивления (только для СА7100-3):
-
от 5 х 10 (в 5 степени) до 1010(в 10 степени) Ом при испытательном напряжении 500 В;
-
от 10(6 степень) до 5 х 10(в 10 степени) Ом при испытательном напряжении 1000 В;
-
от 1,5 х 10(в 6 степени) до 10(в 12степени) Ом при испытательном напряжении 2500 В;
-
пределы допускаемой относительной погрешности при измерении:
-
емкости ±5 х 10( в -2 степени)%;
-
при использовании внешнего эталонного конденсатора ±1 х 10( в -2 степени)%;
-
тангенса угла потерь ± (1 х 10( в -4 степени) +0,01 х tgδ);
-
рабочего напряжения ±1,5%;
-
частоты ±0,1 Гц;
-
сопротивления (только для СА7100-3) ±2,5% - при испытательном напряжении 2500 В погрешности измерений нормированы для диапазона от 1,5 х 10( в 6 степени) до 10( в 11 степени) Ом;
-
пределы дополнительной погрешности при измерении сопротивления при воздействии на измерительный вход моста "Сх, Rх" синусоидального тока промышленной частоты с действующим значением до 0,5 мА (только для СА7100-3) ±0,2%;
-
архивирование результатов измерений - 1000 записей результатов измерений;
-
время непрерывной работы Блока измерительного от полностью заряженного аккумулятора:
-
- СА7100-2 - Не менее 50 часов;
-
- СА7100-3 - Не менее 25 часов;
УСЛОВИЯ ЭКСПЛУАТАЦИИ СА7100-2, СА7100-3
-
нормальные условия применения:
температура окружающего воздуха – от 15 до 250 С;
относительная влажность воздуха – до 80% при температуре 25 С;
-
рабочие условия применения:
температура окружающего воздуха – от минус 10 до плюс 40 С;
относительная влажность воздуха – до 80% при температуре 25 С.
-
электропитание блока измерительного – от встроенного аккумулятора;
-
электропитание блока управления – от сети 220 В 50 Гц или бортовой сети передвижной лаборатории 12 В;
-
масса блока измерительного, не более - СА7100-2 - 14 кг, СА7100-3 - 16 кг;
-
масса блока управления, не более - СА7100-2 - 0,55 кг, СА7100-3 - 0,55 кг;
-
габаритные размеры блока измерительного, не более - 120 мм х 315 мм х 415 мм;
-
габаритные размеры блока управления, не более - 135 мм х 27 мм х 153 мм.
