Стенд высоковольтный стационарный СВС-12

НАЗНАЧЕНИЕ СВС-12

• стенд высоковольтный стационарный СВС-12 (далее – «СВС-12») предназначен для испытания изоляции диэлектрических перчаток переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 – 10 кВ;
• контроль качества изготовления перчаток осуществляет­ся приложением к ним повышенного напряжения переменного тока 9300 В, 50 Гц;
• автоматическая отбраковка тех перчаток, ток утечки которых превысил значение 9 мА;

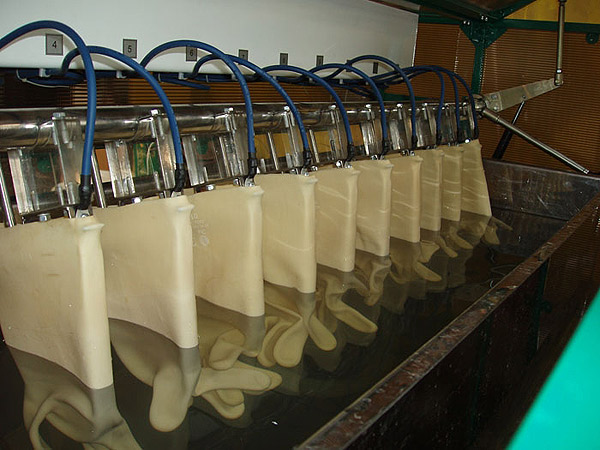

• стенд позволяет испы­тывать одновременно 12 перчаток.

УСЛОВИЯ ЭКСПЛУАТАЦИИ СВС-12

• стенд предназначен для эксплуатации внутри помещений;
• конструкция стенда обеспечивает его эксплуатацию в производственных помещениях с невзрывоопасной средой;
• степень защиты электрооборудования стенда от воздействий среды IР30 по ГОСТ 14255-69;
• испытания диэлектрических перчаток осуществляются на стенде в соответствии с ТУ38.106977-2004;
• диапазон температур окружающего воздуха, °С - от 0 до +40;
• относительная влажность воздуха при температуре 25С - до 80 %; относительная влажность воздуха при температуре 25С - до 80 %;
• атмосферное давление мм.рт.ст. - 650 – 800; атмосферное давление мм.рт.ст. - 650 – 800;
• обслуживание стенда производится одним оператором, имеющим допуск на проведение работ в цепях с напряжением свыше 1000 В;
• оператор должен иметь 3-ю или более высокую группу по ТБ при работе в электроустановках с напряжением свыше 1000 В.

ТЕХНИЧЕСКИЕ ДАННЫЕ СВС-12

в процессе работы стенда для испытания диэлектри­ческих перчаток обеспечивается:

• автоматическое отключение испытательного напряжения в случае несанкционированного подъёма крышки блока испытаний;
• автоматическая установка подачи необходимого количества воды в перчатку перед подачей испытательного напряжения;
• автоматическая установка паузы между подачек воды и включением высокого напряжения, необходимой для стекания капель;
• автоматическая установка времени подачи испытатель­ного напряжения с автоматическим отключением высоковольтных цепей тех перчаток, в которых ток утечки превысил значение 9 мА;
• визуальный контроль над величиной испытательного напряжения и токами утечки в цепи каждой перчатки;
• сигнализация основных состояний процесса испыта­ния и сигнализации, которая сообщает оператору № перчатки, в цепи которой ток утечки превысил допустимую величину;
• питание – однофазная сеть переменного тока напряжением 220 ± 20 В, частотой 50 ± 2 Гц;
• питание – однофазная сеть переменного тока напряжением 220 ± 20 В, частотой 50 ± 2 Гц;
• питание – однофазная сеть переменного тока напряжением 220 ± 20 В, частотой 50 ± 2 Гц;
• потребляемая мощность, Ва - не более 1500 ;
• количество одновременно испытуемых перчаток на стенде, шт. - 12;
• величина испытательного напряжения, В - 9300;
• максимально допустимая величина тока утечки, мА - 9;
• время заполнения перчаток водой, сек. - ок. 12;
• время докапывания, сек. - ок. 6;
• время общего цикла испытания партии перчаток, мин. - ок. 2;

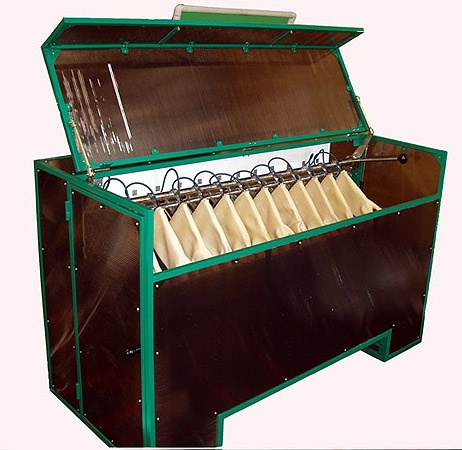

• габаритные размеры блока испытаний, мм:
• длина,мм. - 1815;
• ширина,мм. - 745;
• высота,мм. - 1100.
• габаритные размеры блока управления, мм:
• длина, мм. - 950;
• ширина, мм. - 670;
• высота, мм.- 1550.
